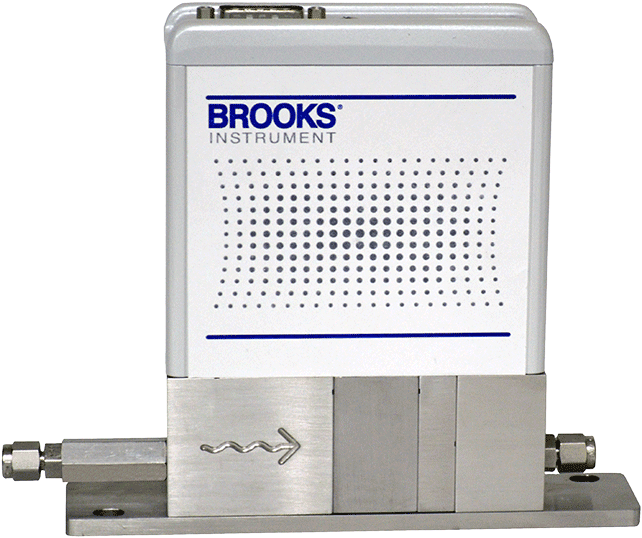

Кориолисовый массовый расходомер Brooks Quantim
Описание
Достигайте превосходной точности и непревзойденной стабильности нуля при измерении и контроле сверхмалых расходов газа и жидкости с помощью кориолисовых контроллеров массового расхода Quantim® и измерителей от Brooks Instrument. Благодаря серии Quantim® компания Brooks взяла на себя ведущую роль в совершенствовании технологии кориолисовых расходомеров: Наша запатентованная конструкция датчика Кориолиса Quantim® измеряет малые потоки независимо от типа жидкости или переменных процесса. Результат: непревзойденные характеристики — наиболее точное, стабильное, воспроизводимое и повторяющееся измерение и контроль массового расхода даже в изменяющихся условиях.
Описание расходомера Brooks Quantim
- Истинное измерение массового расхода
- Точное измерение плотности
- 100% жидкости проходит через трубку датчика малой массы (без байпаса)
- Запатентованная технология оптического зондирования в серии Quantim® Coriolis обеспечивает точность при экстремально низких расходах.
- Измеряет как жидкости, так и газы в широком диапазоне расхода
- Копланарный клапан обеспечивает сверхбыстрое время отклика
- Серия Quantim® Coriolis предлагает самый маленький, самый малорасходный кориолисовый измеритель и контроллер, доступные на рынке.
- Измеряет и выдает два из четырех параметров: массовый расход, объемный расход, температура, плотность
- Независимый диагностический/сервисный порт и дисплей пользователя
- Доступны различные варианты материалов, типов корпусов и классификаций зон
Преимущества
- Передовые технологии датчиков и трубок обеспечивают точность при экстремально низких расходах
- Химический состав процесса и/или условия процесса могут быть изменены без необходимости изменения или повторной калибровки измерительной системы
- Многопараметрические выходы улучшают и упрощают мониторинг и диагностику процесса, повышая выход продукции и снижая стоимость владения.
- Встроенный датчик, клапан и ПИД-регулирование в одном корпусе упрощают покупку, установку и ввод в эксплуатацию
- Достижение заданного значения за <2 секунды, что снижает потери материала
- Компактный размер обеспечивает легкую интеграцию в сложные технологические системы
- Серия Quantim® Coriolis не имеет внутренних движущихся частей, что сводит к минимуму техническое обслуживание
Сферы применения
- Вакуумные процессы
- Исследование катализаторов
- Доставка жидких прекурсоров в испарители
- Высокоточное нанесение покрытий
- Высокоточные заправочные станции
- Контур обратной связи/контроля дозирующего насоса
Технические характеристики Brooks Quantim
| Тип продукта | Контроллер массового расхода |
| Дифференциатор | Большая установленная база с проверенной долгосрочной производительностью |
| Производительность | |
| Повторяемость | ±0,05% или ±[0,5 x (нулевая стабильность/расход) x 100]% расхода, в зависимости от того, что больше |
| Время отклика | Контроллер СС: <2 сек. СС-метр: <0,5 сек. Контроллер Alloy C-22: <12 сек. Сплав C-22 Метр: <0,5 сек. |
| Диапазон расхода (полная производительность) | 10 — 27 000 грамм/час |
| Точность температуры | ± 0,5°С |
| Точность | Стандартная точность расхода (ниже) или [(стабильность нуля/расход) x 100]% от расхода, в зависимости от того, что больше Жидкость: 0,2% от ставки Газ: 0,5% от ставки |
| Диапазон дифференциального давления | Жидкость: 10–200 фунтов на кв. дюйм Газ: 10–150 фунтов на квадратный дюйм |
| Диапазон плотности | от 0 до 0,3 и от 0,5 до 2,0 г/куб.см |
| Точность плотности | ± 0,005 г/куб.см |
| Утечка целостности | Эластомер: Внешний 1 x 10 -9 атм. см3/сек, гелий (макс.) Металлическое уплотнение: 1 х 10 -10 атм. см3/сек, гелий (макс.) |
| Механика | |
| Смачиваемые материалы | 316L, 316L VAR, высоколегированная ферритная нержавеющая сталь и 17-7PH Дополнительно: Сенсорная трубка из сплава C-22 |

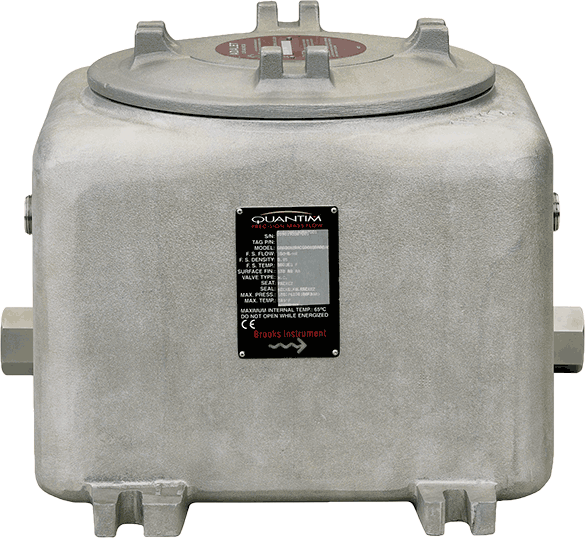

| Корпус | Стандарт: IP40 Дополнительно: IP66 Дополнительно: IP66XP |
| Входной фильтр | Сенсор размера 2: 1 и 10 микрон Датчики размера 3 и 4: 10, 20, 30 и 40 микрон |
| Фитинги | Компрессионная трубка 1/16”, 1/8”, 1/4” или 6 мм, VCR, VCO или NPT(F), 3,2 мм UPG, нижний порт ANSI/ISA 76.00.02 (см. код модели) |
| Электрооборудование | |
| Аналоговая связь | 0–5 В постоянного тока, 4–20 мА |
| Цифровая связь | ХАРТ |
| Материал уплотнения | Металл |
| Коэффициенты | |
| Максимальная температура | 0 — 65 o С |
| Максимальное давление | Стандартный внутренний клапан: 500 psig Дополнительный внутренний клапан: 1500 фунтов на кв. дюйм изб. Дополнительный дистанционный клапан: 4500 фунтов на кв. дюйм изб. |
| Электрическое подключение | IP40: 15-контактный разъем D-типа IP66: съемная клеммная колодка 28–16 AWG IP66XP: доступ к проводке 3/4” NPT к устройству IP40 с 15-контактным разъемом D-типа |
| Электропитание/потребление | Напряжение: +14–27 В постоянного тока Номинальный ток: 300 — 300 мА (контроллер); 100–150 мА (метр) Максимальный ток: 715 мА при 14 В постоянного тока (контроллер); 470 мА при 14 В постоянного тока (метр) Максимальная мощность: 10,0 Вт (контроллер); 6,6 Вт (метр) |
| Диагностика | |
| Диагностические возможности | Доступно |
Характеристики
| Модель | Quantim |
