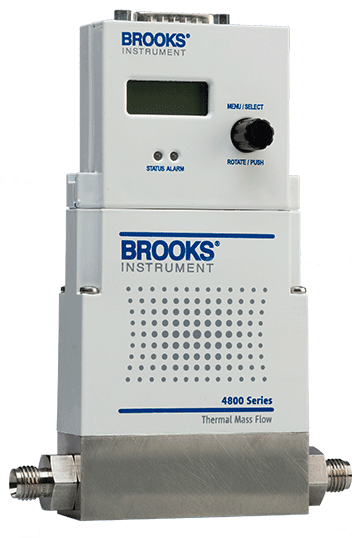

Термомассовый расходомер Brooks 4800
Описание
Чем быстрее реагируют ваши контроллеры и измерители теплового массового расхода, тем более эффективными и производительными могут быть ваши процессы. В этом ключевое преимущество контроллеров и счетчиков серии 4800: Усовершенствованный тепловой датчик на основе MEMS в сочетании с запатентованным алгоритмом PID для оптимизации реакции регулирующего клапана позволяет контроллерам серии 4800 быстро согласовывать фактический массовый расход с любыми изменениями заданного значения. Дополнительный интерфейс локального оператора (LOI) обеспечивает удобный пользовательский интерфейс для просмотра, управления и конфигурирования устройств, устраняя необходимость в удаленной вторичной электронике.
Описание расходомера Brooks 4800
- Время реакции потока (время установления) <0,75 секунды
- Инновационный MEMS -датчик и запатентованный алгоритм PID-регулирования
- Компактный размер — менее половины размера типичных тепловых MFC: 1″ x 3″ x 4″ (25 мм x 76 мм x 101 мм).
- Дополнительный локальный интерфейс оператора (LOI) упрощает настройку и эксплуатацию; бесплатная загрузка LabVIEW VI для мониторинга и обнуления устройства
- Цифровые возможности через RS-232
Преимущества
- Хорошо подходит для широкого спектра обычных, неагрессивных газов
- Быстрое время отклика обеспечивает быстрые шаги при изменении рецептуры процесса
- Отлично подходит для OEM-производителей: Компактный размер облегчает интеграцию в узкие пространства оборудования и ускоряет установку
- Дополнительный интерфейс локального оператора (LOI) — это готовое решение для локальной индикации, управления уставками и конфигурации устройства; устраняется необходимость в удаленной вторичной электронике.
- Разнообразие вариантов связи позволяет легко согласовать их с требованиями пользователя
Сферы применения
- Термообработка, резка/сварка и другие термические процессы
- Системы физического осаждения паров (PVD) солнечных батарей/тонких пленок
- Аналитические устройства для измерения и контроля потоков реагентов, калибровочных и пробных газов
Технические характеристики Brooks 4800
| Тип продукта | Контроллер массового расхода |
| Дифференциатор | Сверхбыстрое время отклика Дополнительный локальный интерфейс оператора Компактный размер Подходит для неагрессивных газов |
| Производительность | |
| Диапазон расхода (полная производительность) | 50 см3/мин — 40 л/мин |
| Точность | 3,0% полной шкалы 1,0% полной шкалы (опционально) |
| Повторяемость | 0,15% полной шкалы |
| Время отклика | Нормально закрытый клапан: 300 мс — <1 с |
| Возможность настройки нескольких газов и диапазонов | — |
| Диапазон управления | 2-100% |
| Температурный коэффициент потока | |
| Коэффициенты | |
| Диапазон температур | 5-50 ° С (41-122 ° F) |
| Максимальное давление | 150 фунтов на кв. дюйм/10 бар изб. |
| Диапазон дифференциального давления | 3-860 кубических сантиметров в минуту = 7-45 фунтов на квадратный дюйм 861-7200 см3/мин = 15-45 фунтов на кв. дюйм 7201-55000 см3/мин = 25-45 фунтов на квадратный дюйм *Для получения дополнительной информации обратитесь в службу технической поддержки Brooks. |
| Утечка целостности | 1×10 -10 атм см3/с He |
| Механика | |
| Материал уплотнения | Эластомерное уплотнение |
| Смачиваемые материалы | Нержавеющая сталь 316, Hastelloy C-22, 1707 PH, 43055 |
| Диагностика и отображение | |
| Диагностические возможности | Доступно |
| Электрооборудование | |
| Аналоговая связь | 0–5 В постоянного тока 4–20 мА |
| Цифровая связь | RS232 |
| Ввод, вывод | 0–5 В пост. тока, 4–20 мА, RS-232 (стандартно для всех вариантов аналогового ввода/вывода) |
| Электрическое подключение | Два 15-контактных разъема D-sub Один для подключения к серии 4800 Один для удаленного подключения |
| Электропитание/потребление | +15 В постоянного тока + 10 % или +24 В постоянного тока + 10 % |
| Дополнительное оборудование | |
| Локальный интерфейс оператора | P/N: 273L156ZZZ |
| Область отображения | 28 мм в ширину х 11 мм в высоту |
| Максимальная температура | 50°С |
| Влажность | 5–95 % относительной влажности (окружающей среды) |
| Блок питания | P/N: 641Z059AAA |
| Требования к питанию | LOI дополнительно включает адаптер питания для настенного монтажа с разъемом постоянного тока 3,5 мм. Адаптер работает с входными напряжениями переменного тока 90-240 В/47-63 Гц. Адаптер поддерживает европейские, британские, австралийские и американские настенные вилки. Питание также может подаваться удаленно через D-коннектор. |
| Сертификаты соответствия | |
| ЭМС | Директива по электромагнитной совместимости 2004/108/EC: согласно EN 61326:2006 |
| Сертификаты/разрешения | АТЕХ Зона 2 CSA Div 2/Zone 2 (признано) |
| Экологическое соответствие | Директива RoHS (2011/65/ЕС) REACH Директива ЕС 1907/2006 |
| Размер | Компактный |
Характеристики
| Модель | 4800 |
