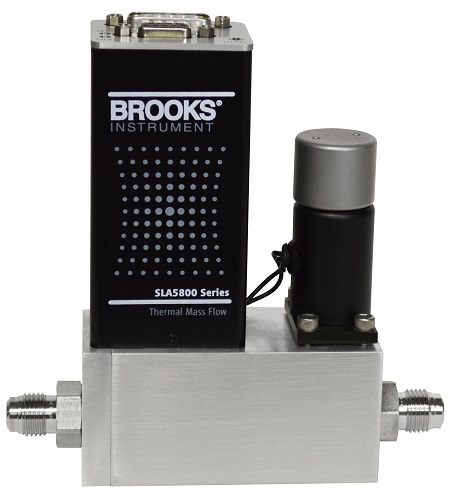

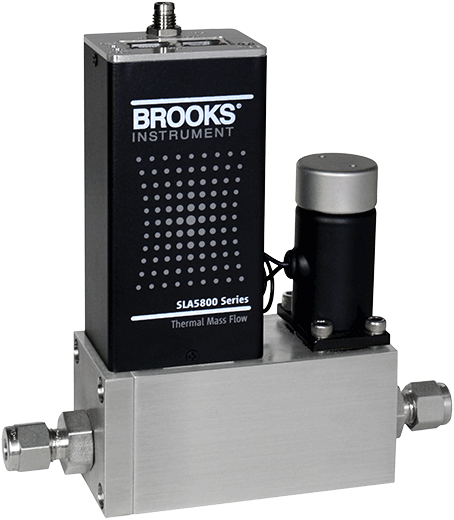

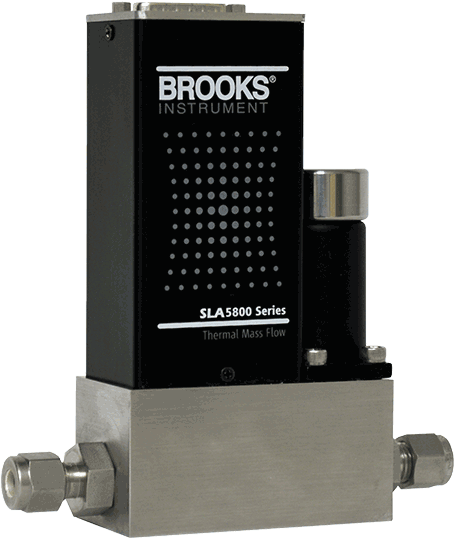

Термомассовый расходомер Brooks SLA5800
Описание
Представьте себе выбор всего одной платформы контроллера массового расхода для обработки четырнадцати различных давлений или скоростей потока в одном процессе. И все это при обеспечении точно такого же, сверхточного и воспроизводимого выходного сигнала на другой стороне. Такова передовая простота, которую вы получаете с цифровыми контроллерами массового расхода и расходомерами серии SLA5800.
Описание расходомера Brooks SLA5800
Серия SLA5800 отличается высокой точностью, высокой стабильностью нуля и высокой повторяемостью, которые вы ожидаете от лидера в области технологий измерения и регулирования массового расхода. Разработанный с превосходной конструкцией и изготовленный с использованием передовых метрологических и испытательных систем, цифровой MFC SLA5800 обеспечивает лучшие характеристики дрейфа нуля по сравнению с конкурентными продуктами. Доказано, что SLA5800 максимально увеличивает время безотказной работы производства и снижает затраты на техническое обслуживание и простой оборудования.
Особенности
- Аккредитован по ISO/IEC 17025
- SLA Series Biotech MFC предлагает два пакета опций с функциями, созданными специально для улучшения производительности биопроцессов. Узнайте, какой пакет подходит для вашего процесса.
- Долгосрочная стабильность нуля <0,2% полной шкалы в год
- Превосходная точность, обеспечиваемая отслеживаемыми калибровочными стандартами
- Широкий диапазон номинальных значений расхода — от 0,003 до 2500 л/мин.
- Высочайшие показатели давления — до 1500 psi/100 бар (опционально: 4500 psi/310 бар)
- Программируемые возможности работы с несколькими газами/ несколькими диапазонами
- Независимый и легкодоступный диагностический/сервисный порт

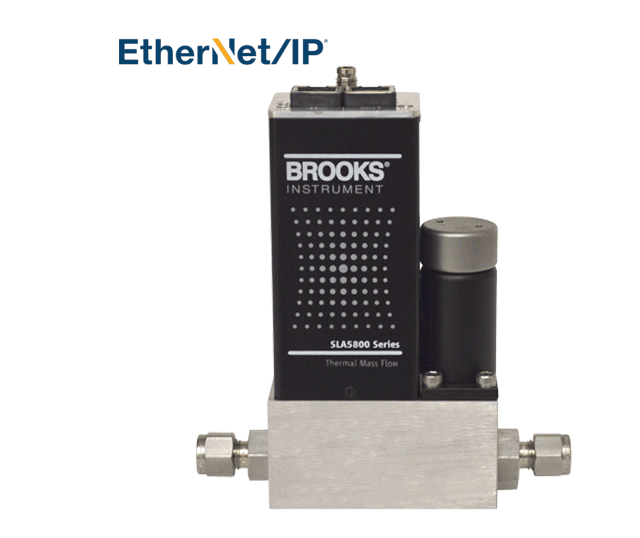

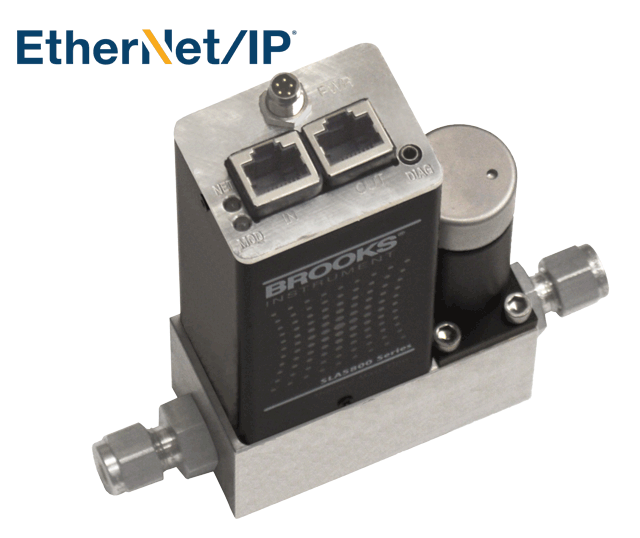

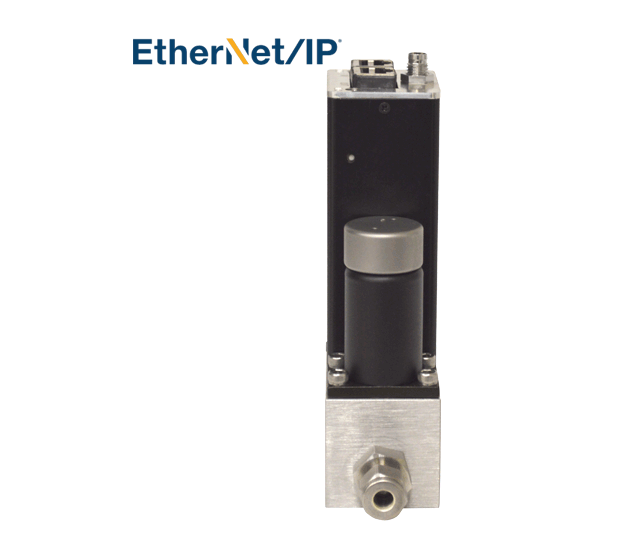

- Широкий набор доступных вариантов связи теперь включает EtherNetIP™ и PROFINET, которые имеют веб-интерфейс, позволяющий легко настраивать параметры сети.
- Модульная конструкция проста в обслуживании на заводе или в полевых условиях
Преимущества
- Сертификация и калибровка по ISO/IEC 17025 с точностью потока ±0,6% от SP
- Улучшенное перекрытие клапана, широкая пропускная способность, сертификация и одобрение (USP Class VI/ADI-free) для всех эластомерных материалов в газовом потоке MFC (смачиваемый путь), включая седла клапанов и уплотнительные кольца, доступные с MFC серии SLA Biotech.
- Долгосрочная стабильность датчика снижает требования к техническому обслуживанию и периодической повторной калибровке, уменьшая общую стоимость владения.
- Собственная технология термочувствительности Brooks Instrument обеспечивает превосходное соотношение сигнал/шум для повышения точности при низких заданных значениях.
- Выбор одной платформы устройства для различных газов и диапазонов расхода
- Хранение и предварительное программирование до шести калибровок газа позволяет пользователям легко переключаться между различными газами и диапазонами на одном приборе и сокращает складские запасы.
- Доступный пользователю сервисный порт упрощает установку, поиск неисправностей и диагностику без нарушения работы контроллера расхода
- Прочная, надежная металлическая верхняя крышка предотвращает повреждения при установке
- EtherNet/IP™ и PROFINET позволяют проводить многочисленные дополнительные диагностические процедуры, помимо тех, которые обеспечивает только контроллер массового расхода, предоставляя пользователям богатую информацию о системе в режиме реального времени.
- Прослеживаемые калибровки для соответствия промышленным стандартам и нормативным требованиям
Сферы применения
- Науки о жизни
- Химические и нефтехимические исследования катализаторов и пилотные процессы
- Лабораторные и аналитические системы
- Технология топливных элементов
Технические характеристики BROOKS SLA5800
| Тип продукта | Контроллер массового расхода |
| Дифференциатор | Широкий диапазон расхода и давления Превосходная долговременная стабильность Высокая точность |
| Производительность | |
| Диапазон расхода (полная производительность) | .003 — 2500 ст/мин |
| Точность | Сертифицированные устройства 17025 (включая линейность, исключая погрешность измерения системы калибровки в соответствии с SEMI E69) ±0,6% SP (20-100% FS) ±0,12 % полной шкалы (<20 % полной шкалы) 1100 ст.л/мин до 2500 ст.л/мин: ±0,6% полной шкалы Стандартные устройства (включая погрешность от эталонных стандартов) ±0,9% SP (20-100% FS) ±0,18 % полной шкалы (2–20 % полной шкалы) 1100 ст.л/мин до 2500 ст.л/мин: ±1,0% полной шкалы |
| Повторяемость | 0,20% СП |
| Линейность | Входит в точность |
| Время отклика | 0,003–100 ходов в минуту: <1 секунды 100–2500 уд/мин: <3 секунды |
| Возможность настройки нескольких газов и диапазонов | Стандарт |
| Максимальное давление | 0,003-200 л/мин: 1500 фунтов на кв. дюйм/103 бар 100–2500 л/мин: 1000 фунтов на кв. дюйм/70 бар Дополнительное давление 4500 фунтов на кв. дюйм/310 бар на устройстве с максимальной производительностью 50 ст. л/мин. |
| Диапазон управления | 1–50 ст./мин: диапазон изменения 100:1 для FS 50-2500 л/мин: динамический диапазон 50:1 для FS |
| Нулевая стабильность | < 0,2% полной шкалы в год |
| Температурный коэффициент потока | Ноль: <0,05% от полной шкалы на oC Диапазон: <0,1% SP на oC |
| Коэффициент давления | 0,03% на psi (0-200 psi N 2 ) |
| Чувствительность отношения | Максимальное отклонение <0,2% полной шкалы от заданной точности после повторной установки нуля |
| Коэффициенты | |
| Максимальная температура | 65 o С |
| Диапазон дифференциального давления | Контроллеры 0,003–50 л/мин: 5 фунтов на кв. дюйм / 0,35 бар 50–100 л/мин: 10 фунтов на кв. дюйм / 0,69 бар 500 л/мин: 7,5 фунтов на кв. дюйм / 0,52 бар 1000 л/мин: 14,5 фунтов на кв. дюйм / 1,00 бар 2500 л/мин: 35,0 фунтов на кв. дюйм / 2,41 бар |
| Утечка целостности | 1×10 -9 атм см3/с He |
| Механика | |
| Материал уплотнения | Эластомерное уплотнение |
| Смачиваемые материалы | Нержавеющая сталь 316L Высоколегированная нержавеющая сталь Фторэластомеры Viton® Buna-N Kalrez® Teflon®/Kalrez® EPDM- |
| Опции клапана | нормально закрытый нормально открытый Счетчик (без клапана) |
| Диагностика | |
| Диагностические возможности | Доступно |
| Индикаторы состояния | Состояние MFC, состояние сети |
| сигналы | Неисправность датчика Неисправность регулирующего клапана Перегрев Скачки/провалы мощности Прерывание сети |
| Диагностический/сервисный порт | RS485 через разъем 2,5 мм |
| Электрооборудование | |
| Аналоговая связь | 0–5 В, 1–5 В, 0–10 В, 0–20 мА, 4–20 мА |
| Цифровая связь | DeviceNet™ EtherCAT® EtherNet/IP™ FOUNDATION ™ Fieldbus Profibus® PROFINET RS-485 |
| Электрическое подключение | DeviceNet™: 1xM12 с накидной гайкой (B) EtherCAT®, EtherNet/IP™: 1×5-контактный M8 с резьбовой накидной гайкой/2xRJ45 Profibus®: 1×15-контактный разъем Sub-D/1×9-контактный разъем Sub-D RS485: 1 x 15-контактный штекер Sub-D, (A) |
| Электропитание/потребление | Аналоговый / Profibus® / RS-485 Отверстие клапана > 0,032″: 8 Вт Отверстие клапана ≤ 0,032″: 5 Вт Без клапана: 2 Вт DeviceNet™/EtherNet/IP™ Отверстие клапана > 0,032″: 10 Вт Отверстие клапана ≤ 0,032″: 7 Вт Без клапана: 4 Вт (DeviceNet™), 3 Вт (EtherNet/IP™) EtherCAT® Отверстие клапана > 0,032″: 8,5 Вт Отверстие клапана ≤ 0,032″: 5,5 Вт Без клапана: 2,5 Вт |
| Сертификаты соответствия | |
| Сертификаты/разрешения | ISO/IEC 17025:2005 CE: Директива по ЭМС 2014/30/ЕС Директива 2011/65/ЕСUL (признано): Класс I, Раздел 2, Группа A, B, C, D Класс I, Зона 2, IIC T4 Класс II, Зона 22ATEX: II 3 G Ex nA IIC T4 GcIECEx: II 3 G Ex nA IIC T4 GcКОША: Ex nA IIC T4 |
| Экологическое соответствие | Директива RoHS (2011/65/ЕС) REACH Директива ЕС 1907/2006 |
| Размер | Средний |
Характеристики
| Модель | SLA5800 |
