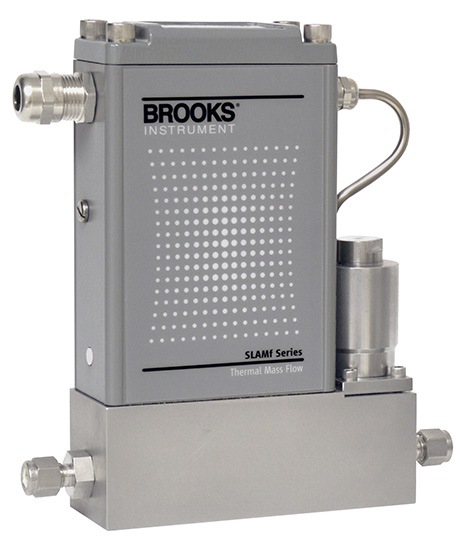

Термомассовый расходомер Brooks SLAMf
Описание
Будь то пыль, влага, экстремальные температуры или требования к мытью, герметичные термомассовые расходомеры серии SLAMf, выполненные из эластомеров, обеспечивают точность и долговременную стабильность наших проверенных счетчиков и контроллеров семейства SLA5800. Специально разработанный корпус NEMA4X/IP66 защищает нашу передовую цифровую электронику и обеспечивает стабильное, точное измерение и управление массовыми потоками газа, критичными для технологического процесса.
Описание расходомера Brooks SLAMf
- Аккредитован по ISO/IEC 17025
- SLA Series Biotech MFC предлагает два пакета опций с функциями, созданными специально для улучшения производительности биопроцессов. Узнайте, какой пакет подходит для вашего процесса.
- Закаленный корпус с классом защиты NEMA4X / IP66

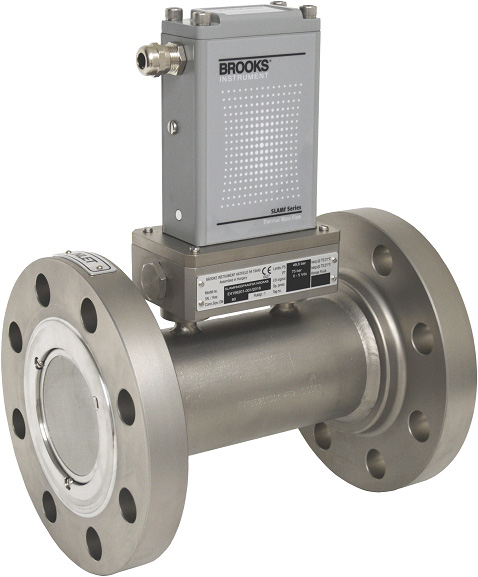

- Широкий диапазон полномасштабных потоков — от 0,003 до 2500 л/мин (36 000 л/мин для счетчиков)
- Подходит для широкого диапазона условий температуры и давления
- Ведущая в отрасли технология тепловых датчиков измерения расхода обеспечивает превосходную точность

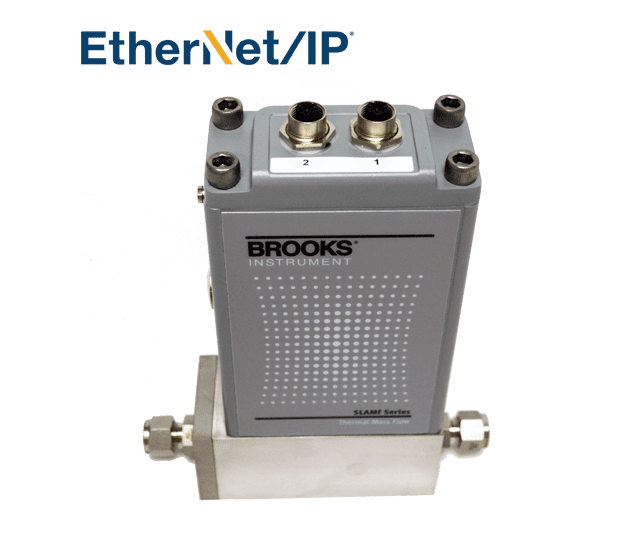

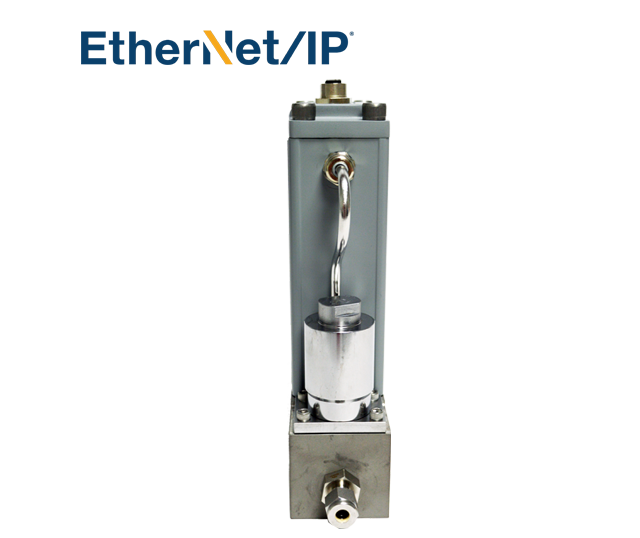

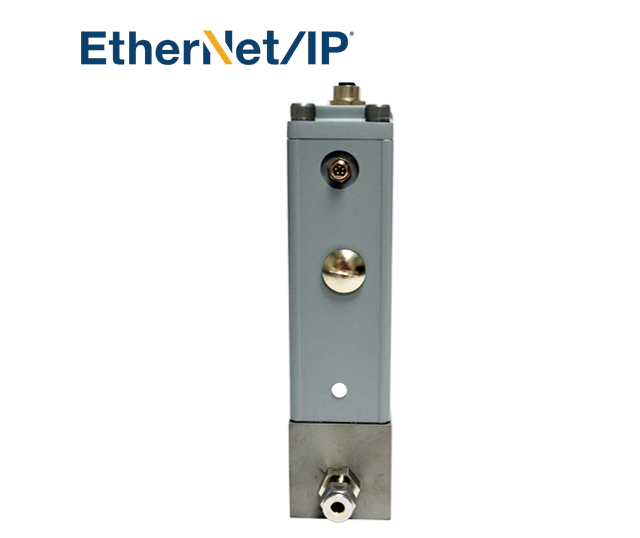

- Широкий набор доступных вариантов связи теперь включает EtherNetIP™ и PROFINET, которые оснащены веб-интерфейсом, позволяющим легко настраивать параметры сети.
- Программируемые возможности работы с несколькими газами и несколькими диапазонами.
- Расширенные процедуры самодиагностики и независимый диагностический сервисный порт позволяют пользователям устранять неисправности или изменять условия потока, не выводя MFC из эксплуатации.
Преимущества
- Упрочненный корпус устройства обеспечивает точность и контроль процесса в суровых условиях
- Собственная технология термочувствительности обеспечивает превосходное соотношение сигнал/шум при низких уставках
- Долгосрочная стабильность датчика снижает требования к техническому обслуживанию и периодической повторной калибровке
- Выбор одного устройства, программирование до шести различных калибровок газа
- Улучшенное перекрытие клапана, широкая пропускная способность, сертификация и одобрение (USP Class VI/ADI-free) для всех эластомерных материалов в газовом потоке (смачиваемый путь), включая седла клапана и уплотнительные кольца, доступны для биотехнологических MFC серии SLA.
- Доступный пользователю сервисный порт упрощает установку, устранение неисправностей и диагностические задачи
- Превосходная точность обеспечивается превосходными метрологическими системами и калибровкой на основе мировых стандартов
- EtherNet/IP™ и PROFINET позволяет проводить множество дополнительных диагностических процедур, помимо тех, которые обеспечивает только контроллер массового расхода, предоставляя пользователям богатую информацию о системе в режиме реального времени.
- Сертификация и калибровка по ISO/IEC 17025 с точностью измерения расхода ±0,6% от SP
- Прослеживаемые калибровки для соответствия промышленным стандартам и нормативным требованиям
Сферы применения
- Науки о жизни
- Химические и нефтехимические опытные установки
- Бланкирование в пищевой промышленности
Технические характеристики Brooks SLAMf
| Тип продукта | Контроллер массового расхода |
| Дифференциатор | Корпус с сертификатом NEMA 4X/IP66 Идеально подходит для промывки водой из шланга Сертификаты для опасных зон |
| Производительность | |
| Диапазон расхода (полная производительность) | .003 — 2500 ст/мин |
| Точность | Сертифицированные устройства 17025 (включая линейность, исключая погрешность измерения системы калибровки в соответствии с SEMI E69) ±0,6% SP (20-100% FS) ±0,12 % полной шкалы (<20 % полной шкалы) 1100 ст.л/мин до 2500 ст.л/мин: ±0,6% полной шкалы Стандартные устройства (включая погрешность от эталонных стандартов) ±0,9% SP (20-100% FS) ±0,18 % полной шкалы (2–20 % полной шкалы) 1100 ст.л/мин до 2500 ст.л/мин: ±1,0% полной шкалы |
| Повторяемость | 0,20% SP |
| Линейность | Включено в точность |
| Время отклика | <1 секунды до 100 л/мин <3 секунды до 2500 л/мин |
| Возможность настройки нескольких газов и диапазонов | Стандарт |
| Максимальное давление | До 100 л/мин: 1500 psi/100 бар До 50 л/мин: 4500 фунтов/кв. дюйм/310 бар (опционально) 100-2500 л/мин: 1000 psi/70 бар |
| Диапазон управления | 1–50 ст./мин: диапазон изменения 100:1 для FS 50-2500 л/мин: динамический диапазон 50:1 для FS |
| Нулевая стабильность | < 0,2% полной шкалы в год |
| Температурный коэффициент потока | Ноль: <0,05% полной шкалы на °C Диапазон: <0,1% SP на °C |
| Коэффициент давления | ±0,03 % на фунт/кв. дюйм (0–200 фунт/кв. дюйм N2) |
| Отношение Чувствительность | Максимальное отклонение <0,2% полной шкалы от заданной точности после повторной установки нуля |
| Коэффициенты | |
| Максимальная температура | 65 °C |
| Диапазон дифференциального давления | Контроллеры До 50 л/мин: 5 фунтов/кв. дюйм/0,35 бар мин. – 1500 фунтов/кв. дюйм/103,4 бар макс. 50-100 л/мин: 10 фунтов на кв. дюйм/0,69 бар мин. — 50 фунтов на кв. дюйм/3,45 бар макс. 500 л/мин: 7,5 фунтов на кв. дюйм/0,52 бар мин. — 300 фунтов на кв. дюйм/20,0 бар макс. 1000 л/мин: 14,5 фунтов на кв. дюйм/1,00 бар мин. — 300 фунтов на кв. дюйм/20,0 бар макс. 2500 л/мин: 35,0 фунтов на кв. дюйм/2,41 бар мин. — 300 фунтов на кв. дюйм/20,0 бар макс. |
| Утечка целостности | 1×10 -9 атм см3/с He |
| Механика | |
| Материал уплотнения | Эластомерное уплотнение |
| Смачиваемые материалы | Нержавеющая сталь 316L Высоколегированная нержавеющая сталь Фторэластомеры Viton® Буна-Н Калрез® Тефлон®/Калрез® ЭПДМ |
| Опции клапана | нормально закрытый нормально открытый Счетчик (без клапана) |
| Диагностика | |
| Диагностические возможности | Доступно |
| Индикаторы состояния | Состояние MFC, состояние сети |
| Сигналы тревоги | Выход из строя датчика Выходи из строя регулирующего клапана Перегрев Скачки/провалы мощности Прерывание сети |
| Диагностический/служебный порт | RS485 через разъем 2,5 мм |
| Электрооборудование | |
| Аналоговая связь | 0–5 В, 1–5 В, 0–10 В, 0–20 мА, 4–20 мА |
| Цифровая связь | DeviceNet™ EtherNet/IP™ FOUNDATION ™ Fieldbus Profibus® PROFINET RS-485 |
| Электрическое подключение | DeviceNet™: 1 x M12 с накидной гайкой (B) Profibus®: 1 x 15-контактный разъем Sub-D 1 x 9-контактный разъем Sub-D RS485: 1 x 15-контактный штекер Sub-D, (A) |
| Электропитание/потребление | Аналоговый / Profibus® / RS-485 Отверстие клапана > 0,032″: 8 Вт Отверстие клапана ≤ 0,032″: 5 Вт Без клапана: 2 Вт DeviceNet™ Отверстие клапана > 0,032″: 10 Вт Отверстие клапана ≤ 0,032″: 7 Вт Без клапана: 4 Вт |
| Сертификаты соответствия | |
| Сертификаты/разрешения | SO/IEC 17025:2005 CE: EMC, RoHs, PED UL Listed/Recognized: Class 1, Div 2, Group A,B,C,D Class 1, Zone 2, IIC T4, Class II, Zone 22 ATEX: II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T 85°C Dc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T 85°C Dc KOSHA: Ex nA IIC T4 Ex tc IIIC T85°C Dc |
| Экологическое соответствие | Директива RoHS (2011/65/ЕС) REACH Директива ЕС 1907/2006 |
| Размер | Большой |
Характеристики
| Модель | SLAMf |
