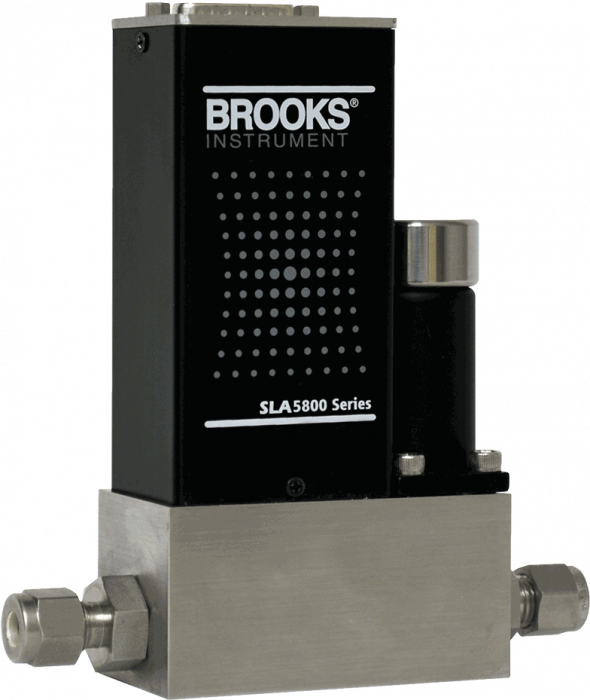

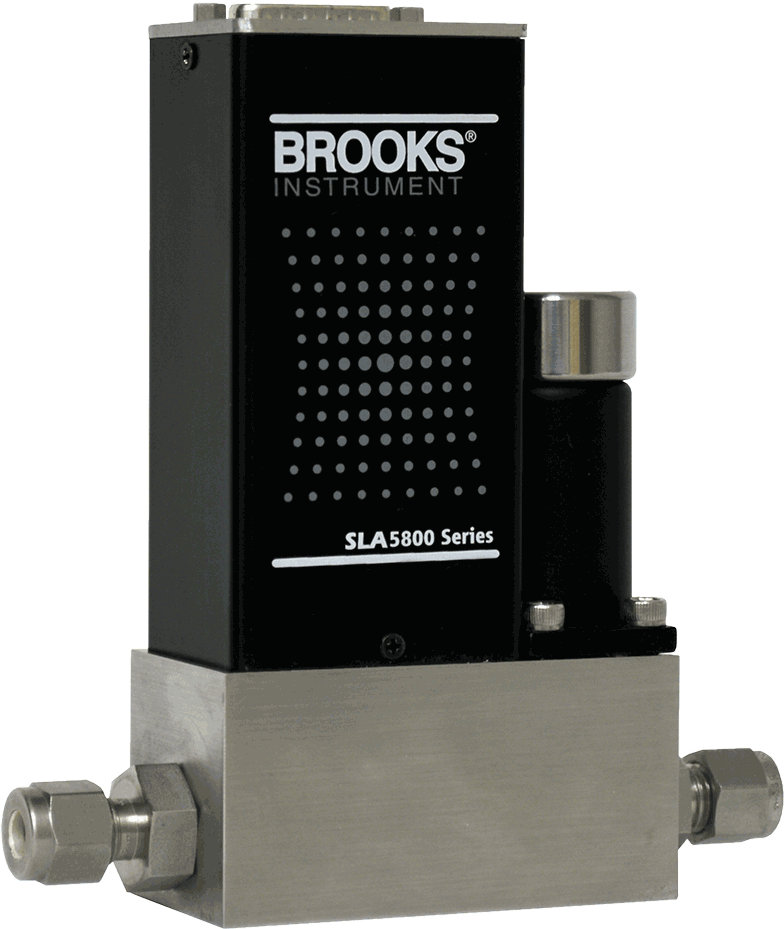

Контроллер давления Brooks SLA5800
Описание
Регуляторы давления серии SLA5800 с широким набором опций и функций позволяют автоматизировать управление давлением и воспользоваться преимуществами согласованности процессов при использовании единой платформы в сочетании с нашими ведущими в отрасли контроллерами массового расхода и измерителями серии SLA5800.
Описание контроллера давления Brooks SLA5800
Серия SLA5800 отличается высокой точностью, высокой стабильностью нуля и высокой повторяемостью характеристик, подкрепленных нашими превосходными метрологическими системами и методами с использованием систем калибровки первичного потока, непосредственно прослеживаемых по международным стандартам.
Особенности
- Время отклика: <1 секунда
- Полномасштабный расход до 50 л/мин
- Максимальное давление: 4500 фунтов на кв. дюйм
- SLA5840 с удаленным датчиком сочетает в себе преимущества контроля давления и измерения расхода
- Превосходная технология клапана минимизирует утечки и максимизирует снижение давления
- Прочная, надежная металлическая верхняя крышка предотвращает повреждения при установке
- Независимый и легкодоступный диагностический/сервисный порт
- Широкий набор коммуникационных опций, включая DeviceNet®, Profibus® и RS-485, а также аналоговые интерфейсы
Преимущества
- Замкнутый контур управления устраняет спад и гистерезис, связанные с традиционными механическими пружинными мембранными регуляторами давления
- Один из самых широких диапазонов давления, доступных на рынке
- Быстрый отклик клапана снижает общую стоимость газовой панели и увеличивает пропускную способность
- Простая в обслуживании модульная конструкция обеспечивает возможность обслуживания на заводе или в полевых условиях, максимально увеличивая время безотказной работы и снижая общую стоимость владения
- Доступный пользователю сервисный порт упрощает установку, поиск неисправностей и диагностику без нарушения работы контроллера расхода.
- Многопротокольный интерфейс связи упрощает интеграцию в существующие системы
Сферы применения
- Тонкопленочные процессы
- Исследование и пилотные процессы химических и нефтехимических катализаторов
- Лабораторные и аналитические системы
- Технология топливных элементов
- Биореакторы для биологических наук
Технические характеристики Brooks SLA5800
| Тип продукта | Контроллер давления |
| Дифференциатор | Широкий диапазон измерения и регулирования давления |
| Производительность | |
| Диапазон расхода (полная производительность) | .003 — 50 л/мин |
| Точность | Давление ±0,25 % полной шкалы датчика (полная шкала > 300 фунтов на кв. дюйм) ±0,12 % полной шкалы датчика (полная шкала < 300 фунтов на кв. дюйм) Поток Н/Д |
| Повторяемость | 0,20% SP |
| Температурный коэффициент подачи | ±0,1% полной шкалы на °C |
| Максимальное давление | До 50 л/мин: 1500 фунтов на кв. дюйм / 100 бар абс. До 10 л/мин: 4500 фунтов на кв. дюйм / 310 бар абс. |
| Диапазон регулирования давления | Диапазон регулирования 100:1 для FS от 1 до 50 л/мин 50:1 для всех остальных потоков FS |
| Время отклика | Зависит от системы |
| Коэффициенты | |
| Диапазон температур | 0–65°C (32–149°F) |
| Утечка целостности | 1 x 10 -9 атм см3/с He |
| Механика | |
| Материал уплотнения | эластомер |
| Опции клапана | нормально закрытый нормально открытый |
| Смачиваемые материалы | Нержавеющая сталь 316L Высоколегированная нержавеющая сталь Фторэластомеры Viton® Дополнительно: Buna-N, Kalrez®, Teflon®/Kalrez® и EPDM |
| Электрооборудование | |
| Аналоговая связь | 0–5 В, 1–5 В, 0–10 В, 0–20 мА, 4–20 мА |
| Цифровая связь | DeviceNet™ Profibus® РС-485 |
| Электрическое подключение | DeviceNet™ 1 x M12 с накидной гайкой (B) Profibus® 1 x 15-контактный разъем Sub-D 1 x 9-контактный разъем Sub-D RS485 1 x 15-контактный штекер Sub-D, (A) |
| Электропитание/потребление | Аналоговый / Profibus® / RS485 Отверстие клапана > 0,032″: 8 Вт Отверстие клапана ≤ 0,032″: 5 Вт Без клапана: 2 Вт DeviceNet™ Отверстие клапана > 0,032″: 10 Вт Отверстие клапана ≤ 0,032″: 7 Вт Без клапана: 4 Вт |
| Диагностика | |
| Диагностические возможности | Доступный |
| Индикаторы состояния | МФЦ Здоровье Статус сети |
| Сигналы тревоги будильники | Выход регулирующего клапана Прерывание сети |
| Диагностический/служебный порт | RS485 через разъем 2,5 мм |
| Сертификаты соответствия | |
| Сертификаты/разрешения | ATEX IECEx |
| EMC | Директива по электромагнитной совместимости 2004/108/EC СЕ: EN61326-1: 2006 |
| Экологическое соответствие | Директива RoHS (2011/65/ЕС) |
| Размер | Средний |
Характеристики
| Модель | SLA5800 |
