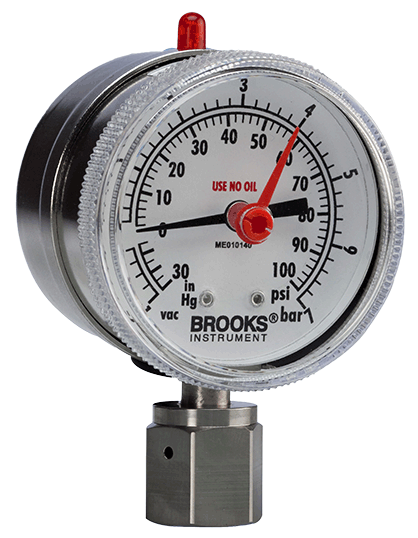

Механическое реле давления и преобразователь Brooks 122
Описание
Описание датчика давления Brooks 122
Индикаторные реле давления IPS122 2″
- 2-дюймовый твердотельный выключатель из нержавеющей стали с возможностью локальной и дистанционной сигнализации
- Электронный выключатель с регулируемым заданным значением давления для управления лампами или реле мощностью до 12 Вт
- Логические выходы: Выключен и Тип 1 (от 0 до 9-30 В пост. тока), Тип 2 (от 8 до 30 В пост. тока) и Тип 3 (от 0 до 5 В пост. тока).
- Доступны в различных технологических соединениях, диапазонах давления и ориентации гнезд
Индикаторные преобразователи давления IPT122 2″
- 2-дюймовый преобразователь из нержавеющей стали
- Диапазоны давления: До 4000 фунтов на кв. дюйм
- Точность: 1% от полной шкалы
- Стандартный промышленный выход: 4 — 20 мА, 0 — 5 В пост. тока, 1 — 5 В пост. тока
Преимущества
- Конструкция из нержавеющей стали 316L выдерживает жесткие условия эксплуатации
- Доступны различные технологические соединения, диапазоны давления и ориентация разъемов для удовлетворения потребностей применения
- Модели с питанием поддерживают электрические стандартные выходы для удобного подключения
Сферы применения
- Баллонный газ
- Газовые шкафы
- Распределение газа
- Солнечные панели
- Процессы: Пищевые продукты и напитки, фармацевтика, водоподготовка и насыпной газ
Технические характеристики Brooks 122
| Тип продукта | Механические реле давления Механические датчики давления |
| Дифференциатор | Сверхвысокая чистота Высокая точность |
| Производительность | |
| Диапазон давления | От вакуума до 4000 фунтов на кв. дюйм (276 бар) и в метрических единицах |
| Точность | 1% полной шкалы |
| Время отклика | Менее 200 миллисекунд |
| Коэффициенты | |
| Проверка утечки гелия | 4 x 10 -9 внутр. станд. см3/сек |
| Чистота | Очищен для работы с кислородом в соответствии со спецификациями ANSI B40.1 level IV. |
| Диапазон температур | от 0° до 160°F (от -18° до 71°C) |
| Температура — Компенсация | от 20° до 135°F (от -7 до 57°C) |
| Температура — Хранение | от -20° до 175°F (от -29° до 79°C) |
| Механика | |
| Корпус | Нержавеющая сталь серии 300, электрополированная |
| Материал безеля и линз | Цельный поликарбонат, привинчиваемый |
| Материал гнезда | Нержавеющая сталь 316L |
| Движение | Нержавеющая сталь серии 300 |
| Трубка Бурдона | Нержавеющая сталь 316L |
| Испытательное давление | 110% |
| Давление разрыва | 400% |
| Технологические соединения | Наружная резьба с торцевым уплотнением, поворотная наружная резьба с торцевым уплотнением, внутренняя резьба с торцевым уплотнением и наружная резьба 1/4” NPT |
| Циферблат | Белый с черной маркировкой, надпись «Не использовать масло» красного цвета |
| Электрооборудование | |
| Требования к питанию | Выключатель типа 1 12 Вт или 500 мА; 175 мА макс. для искробезопасных применений Логический выход от 8 до 30 В пост. тока Тип 2 60 мА (сток) Открытый коллектор NPN Логический выход 5 В пост. тока Тип 3 60 мА (сток) Открытый коллектор NPN |
| Ввод, вывод | IPS122 Вход Переключатель Off-On Тип 1: логический выход от 9 до 30 В пост. тока Тип 2 от 9 до 30 В пост. тока: Логический выход от 9 до 30 В пост . тока Тип 3: от 4,8 до 5,2 В пост. Выход Выключатель типа 1: от 0 до 9–30 В постоянного тока; 30 мА (выкл.), 45 мА (вкл.) Логический выход 8–30 В пост. тока Тип 2: 0–9–30 В пост. тока; 30 мА (выкл.), 45 мА (вкл.) Логический выход 5 В пост. тока Тип 3: от 0 до 5 В пост. тока; 3 мА (выкл.), 11 мА (вкл.) Провода переключателя: кабель длиной 2 м (6 футов), луженые концы, диаметр 0,23 дюйма. Дифференциал переключателя: 3 % шкалы: 0,25 % воспроизводимости шкалы. Положение срабатывания: Внешняя регулировка. Выберите срабатывание при повышении (NO) или снижении (NC) давления. (Поле изменяется внутренней перемычкой.) IPST22 Вход Напряжение на входе: от 11,5 до 30 В пост. тока (рекомендуется 12 В пост. тока) Стабильность напряжения: Фильтрованное питание с шумом <2 мВ среднеквадратичного значения, пульсация < 6 мВ PP Рабочий ток: 40 мА макс. короткое замыкание на землю, 8 мА непрерывная нагрузка, 10 мА макс. прерывистый Выход Тип 1: от 0 до 5 В пост. тока Тип 2: от 1 до 5 В пост. тока Тип 3: от 1 до 5 В пост. тока относительно земли Тип 4: от 4 до 20 мА, потребляемый Тип 5: от 0 до 5 В пост. тока или от 1 до 5 В пост. тока, или от 4 до 20 мА по току приемник Тип 6: 1–5 В пост . концы Выходной ток: макс. 40 мА. короткое замыкание на землю, непрерывная нагрузка 10 мА. Провода передатчика: кабель длиной 2 м (6 футов), луженые концы, диаметр 0,23 дюйма. |
Характеристики
| Модель | IPS122 |
