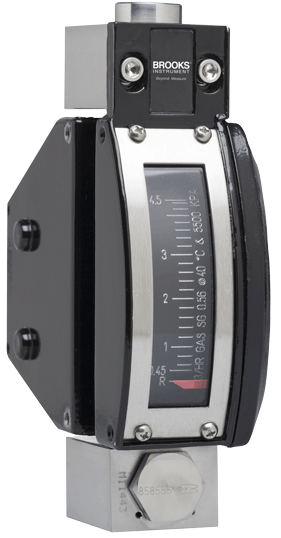

Металлический ротаметр Brooks MT3750
Описание
Требуется надежное и долговечное измерение расхода в условиях высокого давления, высокой температуры или опасных технологических процессов? Расходомер с металлической трубкой MT3750 с переменной зоной низкого расхода от Brooks Instrument — это ваш надежный ответ
Описание ротаметра Brooks MT3750
Изготовленный из высокопрочной стали, малорасходный расходомер MT3750 серии VA имеет компактную конструкцию и несколько вариантов резьбовых и фланцевых соединений, что облегчает его установку и интеграцию в существующие установки, а также является экономически эффективной заменой расходомеров со стеклянной трубкой. Сертифицированные взрывозащищенные, наши расходомеры жидкости с низким расходом также предлагают дополнительные передатчики или индуктивные сигнализаторы для более продвинутых операций измерения расхода и сбора данных процесса.
Особенности
- Низкие диапазоны расхода: До 100 I/ч или 26 галлонов в час
- Высокие показатели давления и температуры
- Компактный размер
- Многочисленные резьбовые или фланцевые соединения
- Большой, легко читаемый индикатор
- Не требуется внешнее питание
- Дополнительные принадлежности включают игольчатый клапан, регуляторы расхода и аварийные сигналы
- Поставляется с преобразователем сигнала расхода 4-20 мА, и/или сигналами тревоги геркона или индуктивными сигналами тревоги для условий высокого/низкого расхода
Преимущества
- Разработаны для обеспечения воспроизводимой точности в системах с низкой скоростью потока, высоким давлением или опасными жидкостями.
- Конструкция из нержавеющей стали и компактные размеры облегчают установку в ограниченном пространстве, опасных средах или удаленных зонах
- Совместимость с широким спектром жидкостей и газов
- Несколько типов соединений позволяют использовать в разных местах одной установки или процесса
- Дополнительные сигнализаторы, передатчики и контроллеры концевых выключателей обеспечивают дополнительные уровни измерения и контроля
- Отличная замена расходомерам со стеклянной трубкой (длина укладки такая же, как у Sho-Rate Series 1350)
Сферы применения
- Базовое измерение расхода жидкости или газа
- Измерение расхода вращающегося оборудования
- Анализаторы процессов
- Потоки высокого давления на морских нефтяных платформах
- Управление горелками
- Газовая хроматография
- Впрыск химических веществ
- Дозирование продувочной жидкости или газа
Технические характеристики Brooks MT3750
| Тип продукта | Металлический трубчатый расходомер с переменной площадью |
| Дифференциатор | Широкий, низкий диапазон расхода Идеально подходит для применения при высоком давлении и/или высокой температуре Компактная конструкция Хороший апгрейд со стеклянных трубчатых счетчиков Доступна быстрая доставка |
| Производительность | |
| Диапазон расхода (полная производительность) | См. таблицы производительности в листе технических данных. Вода 26 гал/ч / 100 л/ч* * QuickShip Воздух 110 станд. футов/ч / 3,1 м3/ч* * QuickShip |
| Падение давления | См. таблицы пропускной способности и перепада давления в листе технических данных. |
| Точность | ±5% полной шкалы* / класс 4 VDI / VDE * QuickShip±3% от полной шкалы / Класс 2,5 VDI / VDE |
| Повторяемость | Менее 1% полной шкалы |
| Механика | |
| Материал измерительной трубки | Нержавеющая сталь 316L* * QuickShipМонель К-500 |
| Весы | Одинарная* или двойная съемная алюминиевая пластина * QuickShipСеребряные инкременты с черным фоном |
| Длина шкалы | 52мм |
| Шкала градации | Выбор единиц прямого считывания, процент максимального расхода с коэффициентом или линейный |
| Материал поплавка | Размеры от 1 до 6: нержавеющая сталь 316L* * QuickShipРазмер 0: Титан |
| Корпус | Литой под давлением алюминий (сплав 380) с эпоксидным покрытием и стеклянным окном |
| Материалы уплотнительных колец | Фторэластомер Viton®*, Buna-N, фторэластомер Kalrez®*, тефлон PTFE, этиленпропилен * QuickShip |
| Соединительные материалы | Нержавеющая сталь 316L* * QuickShipМонель К-500 |
| Технологические соединения | Нержавеющая сталь 316: 1/4 дюйма, 1/2 дюйма, 3/4 дюйма NPT, 1/4 дюйма Rc (BSP) с внутренней резьбой Нержавеющая сталь 316: 1/4:, сжатие трубки 6 мм Monel K-500: внутренняя резьба NPT 1/4 дюйма |
| Дополнительное оборудование | |
| Коэффициенты | |
| Максимальное давление | См. таблицу максимальных номинальных значений давления в листе технических данных. 1500 фунтов на кв. дюйм, ман. / 100 бар* * QuickShip 4000 фунтов на кв. дюйм, ман. / 276 бар |
| Категории PED | Все размеры соответствуют категории PED SEP |
| Диапазон температуры окружающей среды | от -58 до 150°F / от -50 до 65°C* * QuickShip |
| Максимальный диапазон температур | метр от -58 до 400°F* от -50 до 204°C* * QuickShip |
| Аварийный диапазон температур | Герконовый переключатель: от -20 до 250°F / от -29 до 121°C Индуктивный переключатель: от -20 до 158°F / от -29 до 70°C |
| Диапазон температур преобразователя | от -20 до 180°F / от -29 до 82°C |
| Диагностика и отображение | |
| Передатчик | 4 — 20 мА |
| будильники | Герконовый переключатель — все размеры Индуктивный переключатель — все размеры |
| Электрический | |
| Аналоговая связь | Передатчик 4-20 мА |
| Цифровая связь | — |
| Сертификаты соответствия | |
| Сертификаты/разрешения | Международный сертификат калибровки (ICC) Сертификация материалов Жидкий проникающий краситель Положительная идентификация материала NACE MR 01-75 и MR 0103 Сертификат испытания под давлением Сертификат кислородной очистки Сертификат соответствия |
Характеристики
| Модель | MT3750 |
