Металлический ротаметр Brooks MT3809G

Описание
Характеристики

Описание

Спроектирован для работы там, где он вам нужен: Выберите расходомер MT3809 с переменной площадью (VA) для всех требований к измерению и контролю расхода при высоком давлении, высокой температуре VA в вашем следующем проекте.
Доказано, что MT3809 обеспечивает надежное, воспроизводимое измерение и контроль расхода газа и жидкости в тысячах установленных мест, он практичен и экономичен, что делает его лучшим выбором для подрядчиков по инженерным закупкам (EPC) и крупных промышленных предприятий по всему миру.

Описание ротаметра Brooks MT3809G

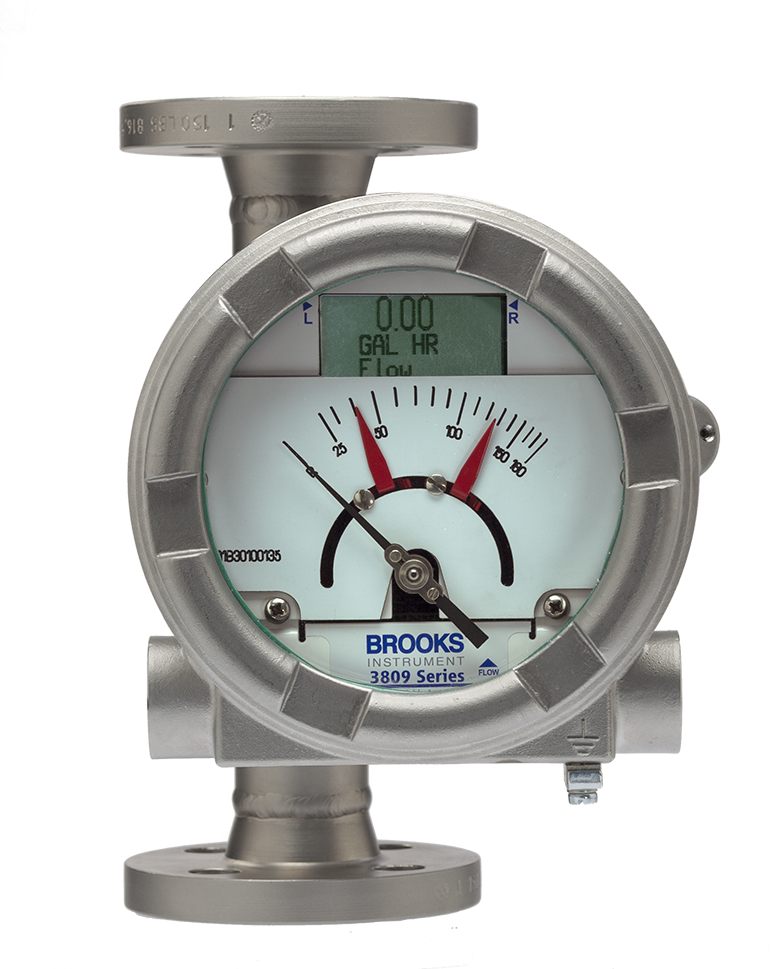

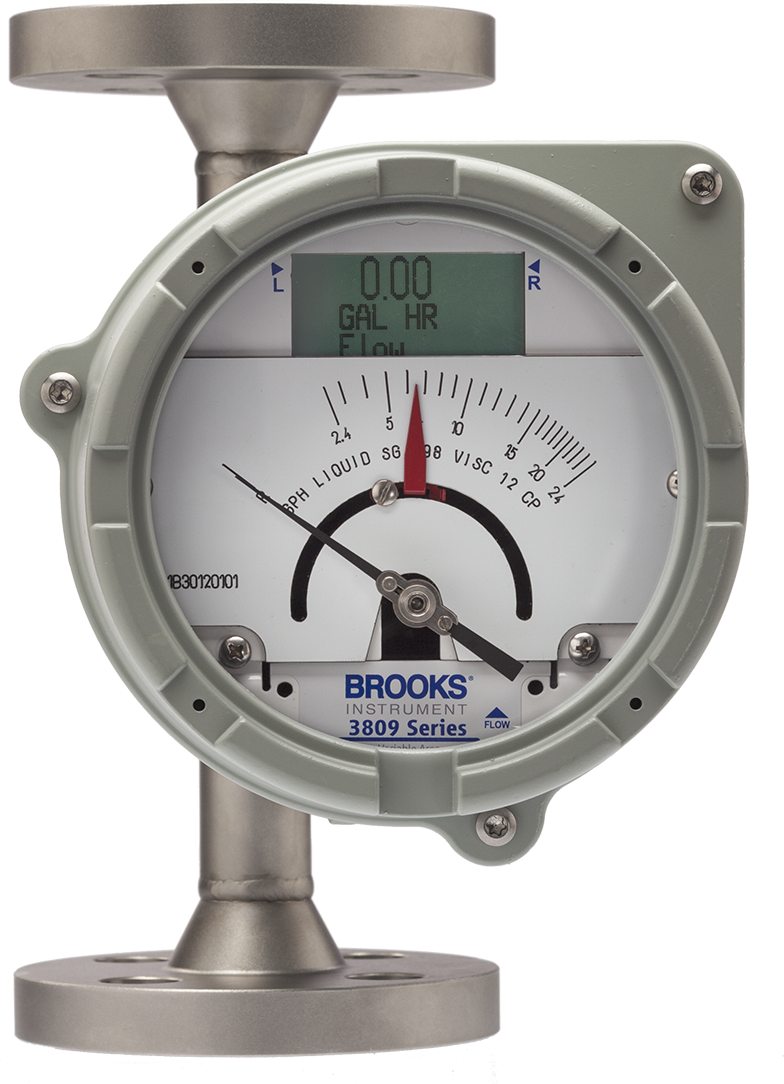

Конфигурация MT3809G оснащена цифровым ЖК-дисплеем с локальным интерфейсом оператора, обеспечивающим ценные выходные сигналы процесса, такие как суммирование и сигналы тревоги. Он также позволяет пользователям вносить изменения параметров без снятия крышки, что означает возможность внесения изменений даже в опасных зонах.

Особенности

Расходомер обеспечивает чрезвычайно широкий диапазон номинальных значений расхода — поддерживает от очень низких до очень высоких скоростей потока
Температурные характеристики от -325°F до 788°F (-198°C до 420°C).
Давление до 6 000 фунтов на кв. дюйм (стандартные изделия) и до 20 000 фунтов на кв. дюйм (заказные модели).
Улучшенный ЖК-дисплей с локальным интерфейсом оператора (опция)
Функции сигнализации высокого/низкого расхода, соответствующие требованиям SIL 2
Огнестойкий корпус из нержавеющей стали 316SS соответствует требованиям ATEX для газовой группы IIC/класса 1 Div 1 по классу опасности.
Выбор коррозионностойких смачиваемых материалов и корпуса индикатора для удовлетворения самых сложных условий применения
Уплотнительная поверхность соответствует требованиям ASME, специальные прокладки не требуются
Преобразователи расхода поставляются с поддержкой HART® 7 или FOUNDATIONTM Fieldbus и имеют международные сертификаты.

Преимущества

Повторяющееся измерение расхода даже при очень низких температурах процесса и самых высоких температурах процесса среди всех измерителей VA
Разработаны в соответствии с ASME B31.3 — требование, предъявляемое на крупнейших промышленных предприятиях мира.
Документация по продукции, прослеживаемость материалов и планирование проекта идеально соответствуют потребностям системных интеграторов EPC
Не требует электропитания — снижает стоимость использования и сложность установки
Надежная технология измерения расхода, которая может взаимодействовать с системами управления через аналоговые или цифровые интерфейсы даже при отсутствии питания
Широкий диапазон давлений и температур позволяет выбрать один расходомер для различных применений
Превосходная надежность и безотказность — используется в течение десятилетий по всему миру
Глобально одобрен для использования во взрывоопасных, опасных средах, отвечает самым высоким международным требованиям взрывобезопасности
Множество вариантов подключения для упрощения монтажа
Уникальная конструкция фланца позволяет избежать необходимости использования специальных прокладок
Фланцы со сварной горловиной являются стандартными и могут быть проверены на целостность.
Передатчик FOUNDATION™ Fieldbus, квалифицированный EMERSON, легко подключается к системе управления Delta V и менеджеру устройств AMS. Доступ к комплектам для установки можно получить здесь, затем выполните поиск «Brooks 3809G».

Сферы применения

Базовое измерение расхода жидкости или газа
Факельные трубы на нефтеперерабатывающих заводах и устья нефтяных или газовых скважин
Контроль смазки и/или охлаждающей жидкости для вращающегося оборудования
Измерение присадок
Мониторинг газов для печей
Потоки высокого давления на морских нефтяных платформах
Нагнетание химических веществ

Технические характеристики Brooks MT3809G

Тип продукта	Металлический трубчатый расходомер с переменной площадью
Дифференциатор	Повторяющееся измерение расхода даже при низких рабочих температурах до -198°C / -325°F и высоких рабочих температурах до 420°C / 788°F Рассчитан на высокое технологическое давление 1379 бар (абс.) / 20 000 фунтов на кв. дюйм изб. Клиенты могут положиться на проверенную технологию измерения расхода, которая работает при отсутствии электроэнергии и в то же время обменивается данными с системами управления через аналоговые или цифровые интерфейсы. Дополнительный локальный интерфейс оператора с ЖК-экраном для удобного управления оператором и функциями аварийной сигнализации, отвечающими требованиям SIL 2. Ассортимент коррозионно-стойких материалов, контактирующих со средой, и корпусов индикаторов для удовлетворения ваших требований. Продукт разработан в соответствии с требованиями ASME B31.3, предъявляемыми к основным промышленным предприятиям мира. Документация по продукту, прослеживаемость материалов и планирование проекта идеально сочетаются с потребностями системных интеграторов подрядчиков по инженерным закупкам (EPC).
Производительность
Диапазон расхода (полная производительность)	См. таблицы производительности в листе технических данных. Вода 440 гал/мин / 100 000 л/ч Воздух 750 стандартных кубических футов в минуту / 1200 м3/ч
Падение давления	См. таблицы пропускной способности и перепада давления в листе технических данных.
Точность	±2% от полной шкалы / Класс 2,5 VDI / VDE ±1% от полной шкалы / Класс 1,6 VDI / VDE ±5% полной шкалы / класс 4 VDI / VDE ±3% от полной шкалы / Класс 2,5 VDI / VDE
Повторяемость	Все параметры, кроме ELF: 0,25% от полной шкалы. ELF: 1% полной шкалы
Механика
Материал измерительной трубки	Нержавеющая сталь 316
Весы	Одинарная или двойная съемная алюминиевая пластина
Шкала градации	Выбор единиц прямого считывания или процент максимального расхода с тегом фактора.
Материал поплавка	Нержавеющая сталь 316L, сплав 625, Hastelloy C-276, титан GR II, монель K-500, ПВДФ
Корпус	Литой под давлением алюминий (сплав 380) с эпоксидным покрытием со стеклянным окном Литой под давлением алюминий (сплав 380) с эпоксидным покрытием с окном из небьющегося стекла Литая нержавеющая сталь 316 со стеклянным окном Литая нержавеющая сталь 316 с небьющимся стеклянным окном
Материалы уплотнительных колец	Вариант с фланцем или наружной резьбой NPT: без уплотнительных колец Варианты внутренней резьбы: фторэластомер Viton, фторэластомер Kalrez, тефлон PTFE
Соединительные материалы	Нержавеющая сталь 316L, сплав 625, Hastelloy C-276, титан GR II
Технологические соединения	Все материалы: NPT, Rc (BSP) с внутренней резьбой Все материалы: фланцы 150#, 300#, 600# по ASME B16.5 Все материалы: Фланцы DIN PN40 Все материалы: JIS B2220 DIN 10K, фланцы 20K
Дополнительное оборудование
Коэффициенты
Максимальное давление	См. таблицы давления/температуры в листе технических данных.
Категории PED	См. категории PED в таблицах емкости в листе технических данных.
Диапазон температуры окружающей среды	См. таблицы температурных отсечений по опциям в листе технических данных.
Максимальный диапазон температур	метр от -325 до 788°F от -198 до 420°C
Диапазон температур жидкости	См. таблицы температурных отсечений по опциям в листе технических данных.
Диагностика и отображение
Передатчик	4–20 мА с протоколом связи HART
Сигналы тревоги	Индуктивный переключатель — все размеры
Электрооборудование
Аналоговая связь	Передатчик 4-20 мА
Цифровая связь	HART® 7 FOUNDATION TM Fieldbus (сертификация EMERSON™ для системы управления Delta V и диспетчера устройств AMS)
Сертификаты соответствия
Сертификаты/разрешения	Разрешения международных агентств для сигнализации и передатчика SIL 2 для опции сигнализации Международный сертификат калибровки (ICC) Сертификаты материалов Жидкий проникающий краситель Положительная идентификация материала NACE MR 01-75 и MR 0103 Сертификат испытания под давлением Сертификат кислородной очистки Сертификат соответствия

Характеристики

Модель

MT3809G
