Ручной расходомер Brooks FC
Описание
Давление подачи или нагнетания может меняться. Но в регуляторах расхода от Brooks Instrument перепад давления через встроенный ручной регулирующий клапан остается постоянным. Внутренний регулирующий клапан с мембранным приводом принимает входящее давление с одной стороны и выходное давление с помощью пружины с другой стороны. Такая конструкция уравновешивает колебания давления для поддержания фиксированного перепада давления через клапан, что обеспечивает постоянный расход. Результатом является точное управление потоком для многих применений, связанных с газом и жидкостями. Может использоваться как самостоятельный регулятор расхода или монтироваться на расходомер для экономии места и улучшения монтажа.
Описание расходомера Brooks FC
- Точная регулировка и поддержание потоков газа и жидкости

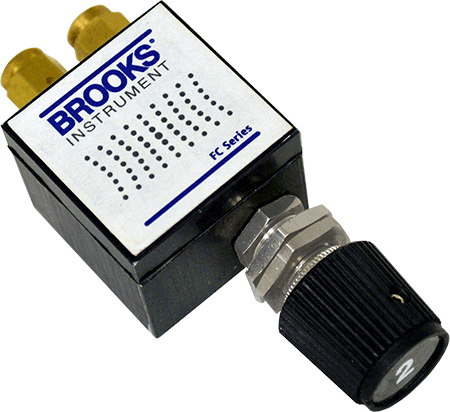

- Модель FC 8744 — низкие потоки с переменным давлением в нисходящем потоке

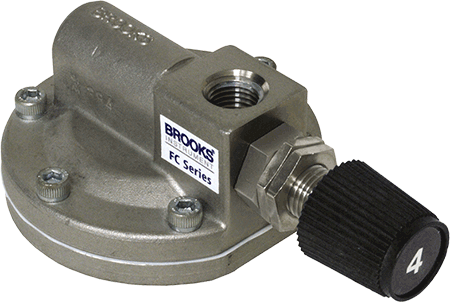

- Серия FC 8800 — с переменным давлением на входе в систему
- Серия FC 8900 — с переменным давлением в нисходящем потоке
- Диапазоны расхода
- Воздух: До 2130 scfh / 56 000 ln/h
- Вода: До 480 галлонов в час / 1820 л/ч
- Номинальное давление: До 1000 фунтов на кв. дюйм / 69 бар
- Корпус регулятора изготовлен из нержавеющей стали 316, латуни или алюминия (только FC 8744)
- Мембрана регулятора изготовлена из фторэластомеров Buna-N, Teflon® или Viton®.
- Иглы из нержавеющей стали 316 для картриджного клапана, клапана NRS или высокопоточного игольчатого клапана
Преимущества

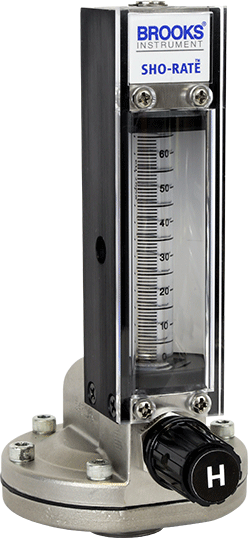

- Встроенное крепление к расходомеру экономит место и улучшает монтаж
- Клапаны с высоким разрешением обеспечивают точное управление потоком для многих применений
- Выбор различных материалов мембраны и уплотнительных колец обеспечивает устойчивость к технологическим процессам и гибкость.
- Доступны различные размеры и варианты переднего или заднего монтажа, что позволяет легко удовлетворить требования к установке
Сферы применения
- Фармацевтическое производство
- Процессы перекачки и переработки нефти и газа
- Исследование топливных элементов
- Химическое производство
- Аналитическое приборостроение
- Системы очистки и распределения воды
Технические характеристики Brooks FC
| Тип продукта | Ручной контроллер потока |
| Дифференциатор | Доступен как автономный или встроенный в расходомер |
| Производительность | |
| Материалы конструкции | Нержавеющая сталь Латунь Алюминий |
| Диапазон расхода (полная производительность) | Вода 0,024 — 480 галлонов в час Воздух .10 -2130 станд. куб. футов в час |
| Точность | — |
| Максимальная температура | 178 o С (350 o F) |
| Максимальное давление | См. таблицу максимальных номинальных значений давления в листе технических данных. |
| Механика | |
| Материалы уплотнительных колец | Фторэластомеры Viton® Buna-N Kalrez® EPR Kalrez/Teflon® |
| Технологические соединения | 1/8″ — 1/4″ F-NPT Компрессионная трубка 1/8–1/4 дюйма Шланг с внутренним диаметром 1/4 дюйма 3/4″ F-NPT Интегральное соединение |
Характеристики
| Модель | FC |
