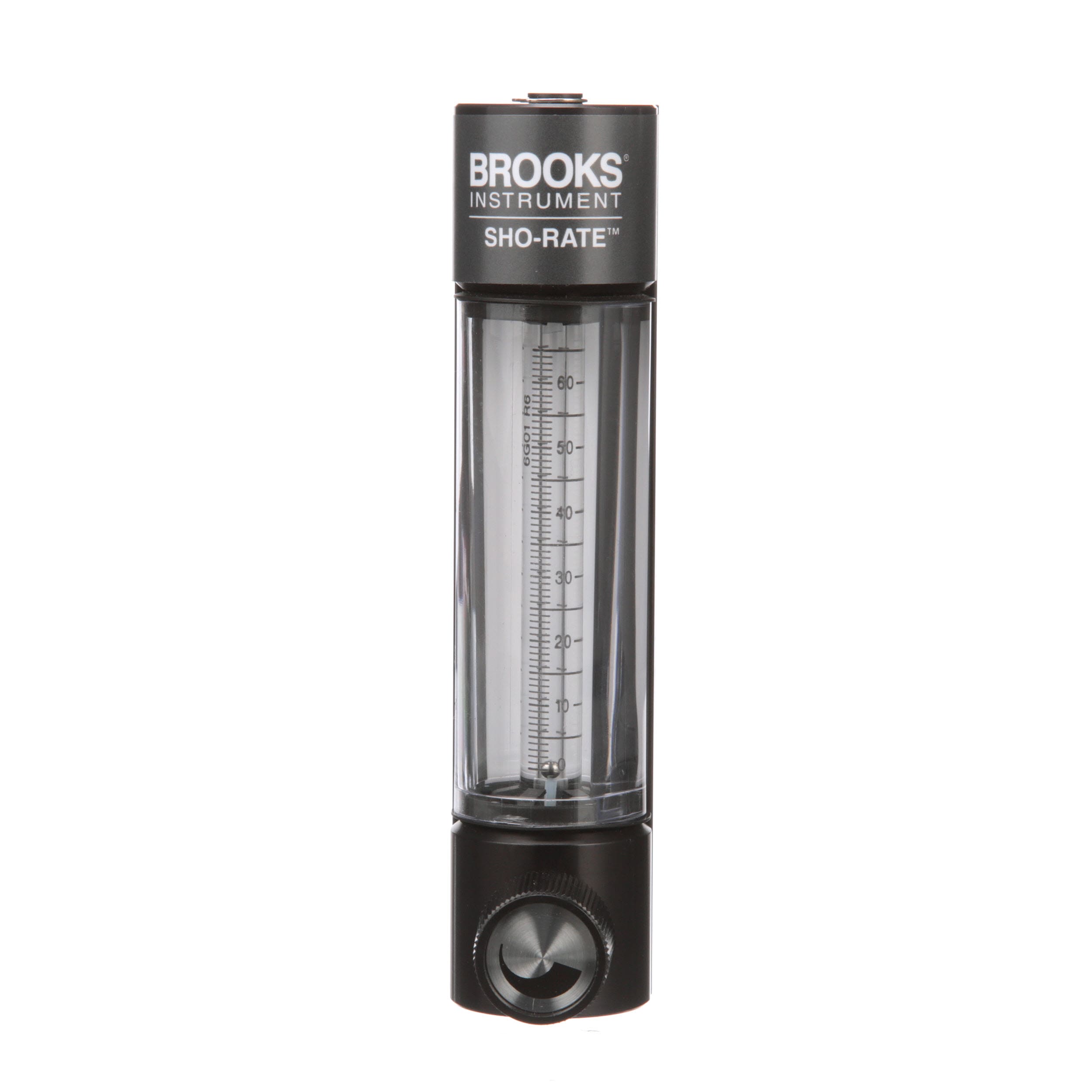

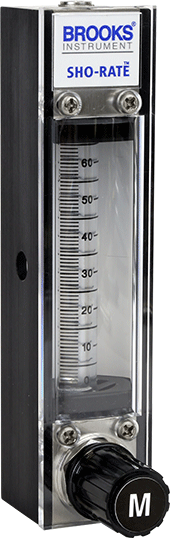

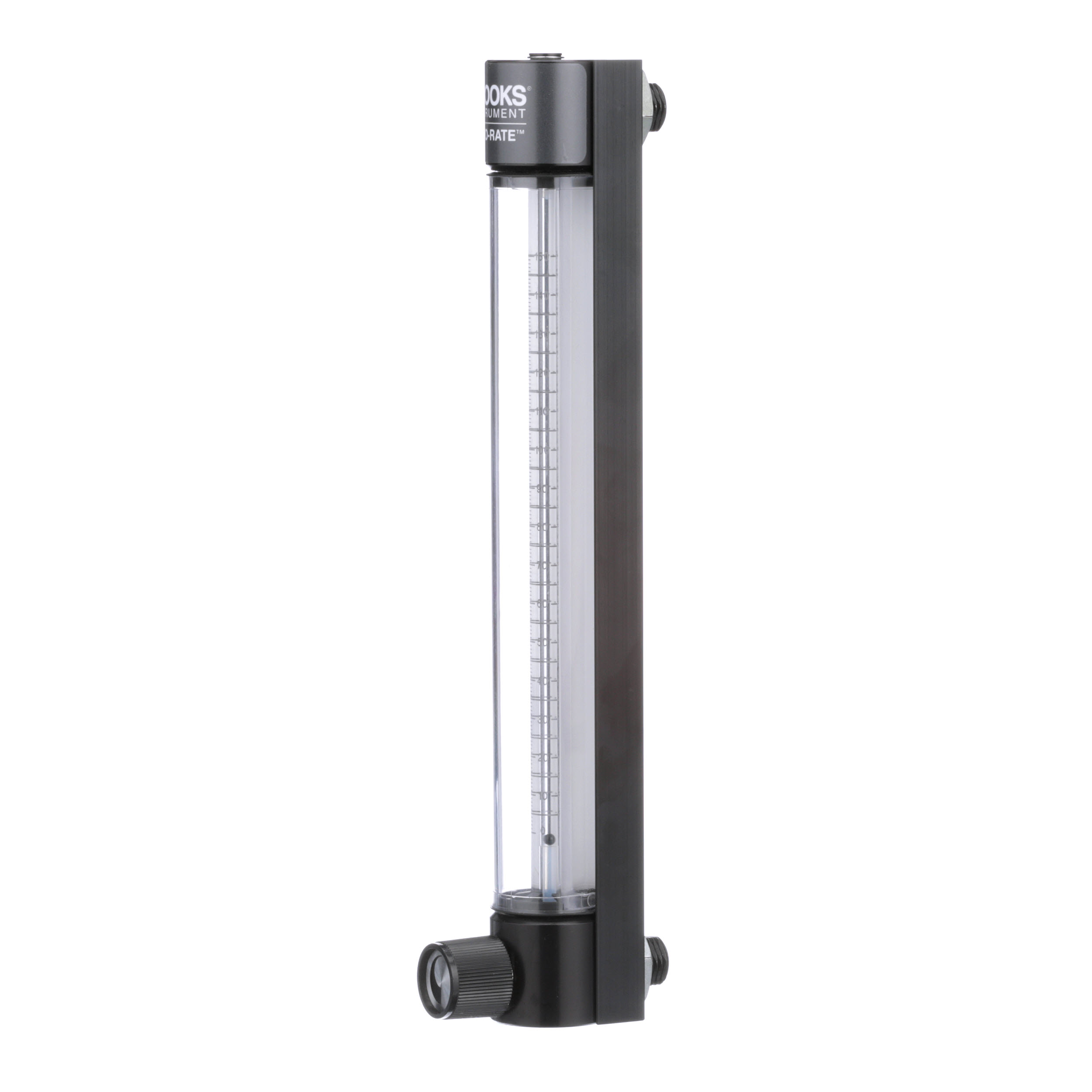

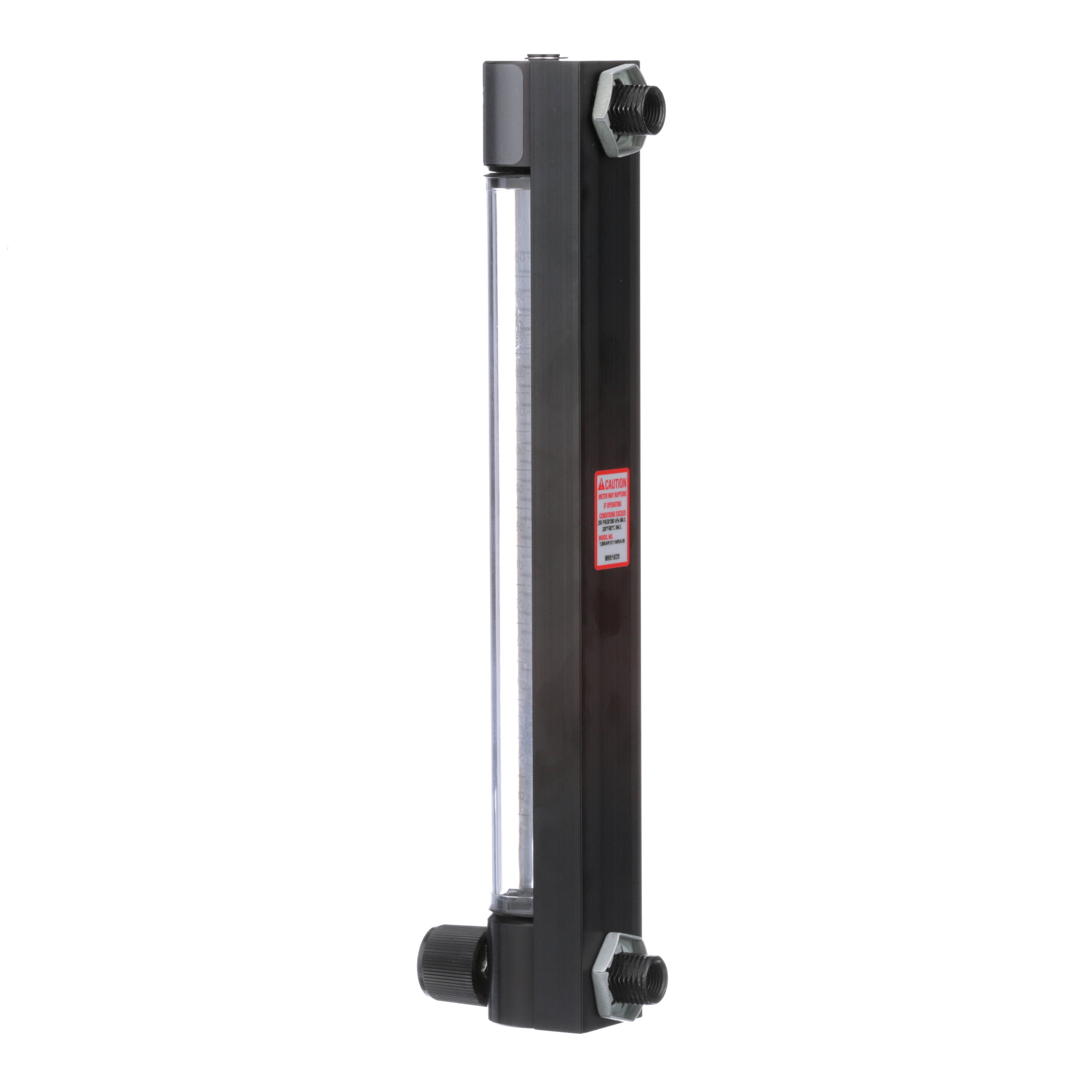

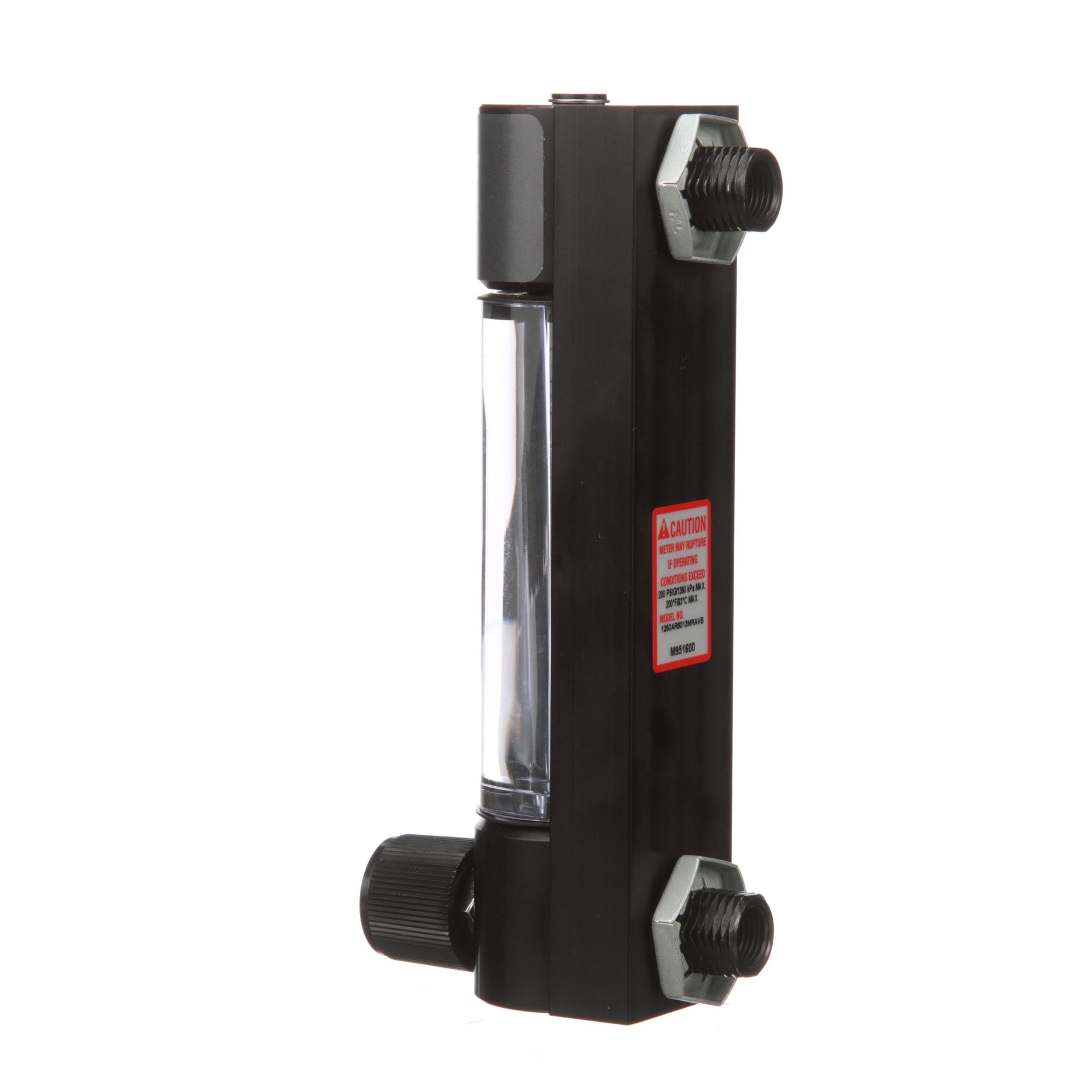

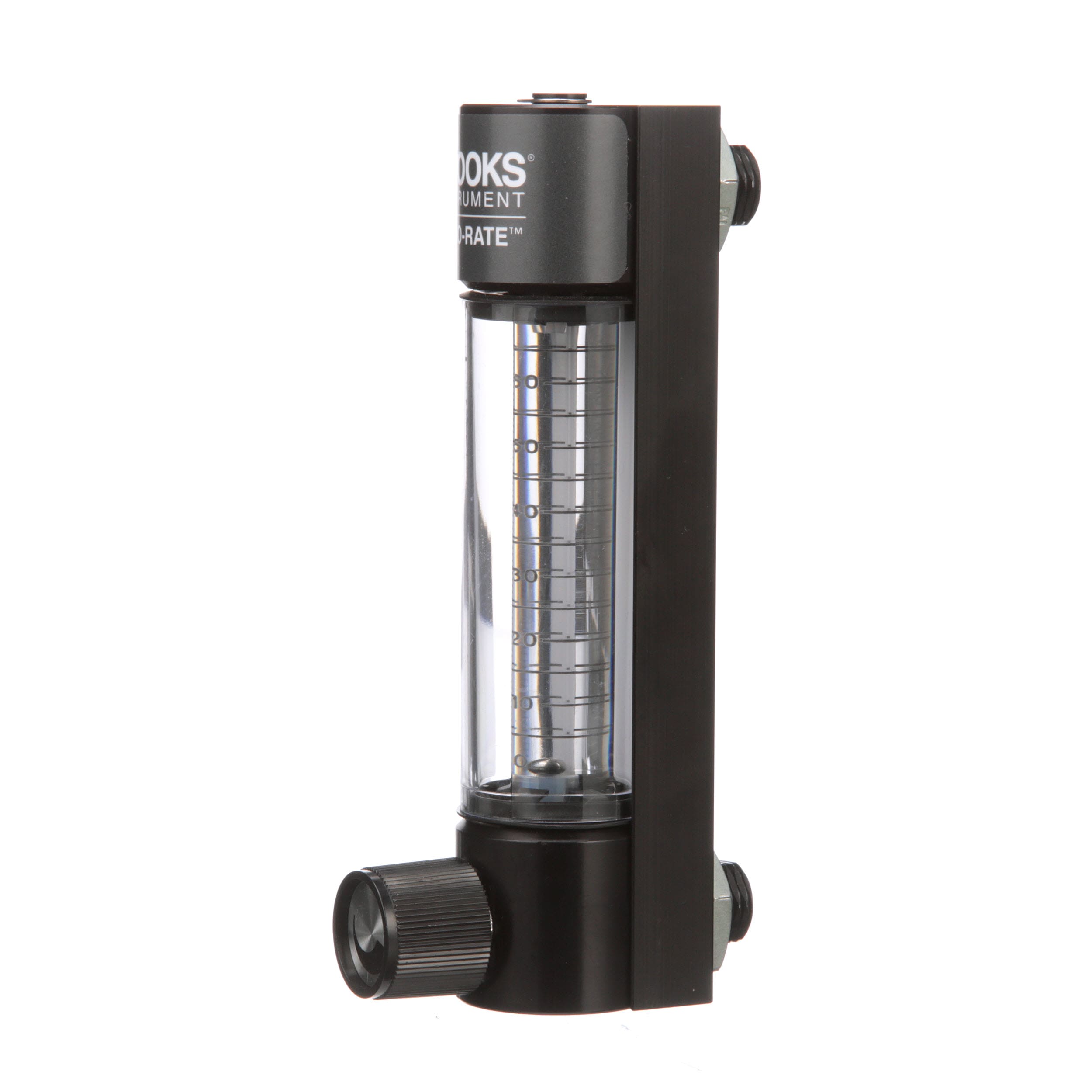

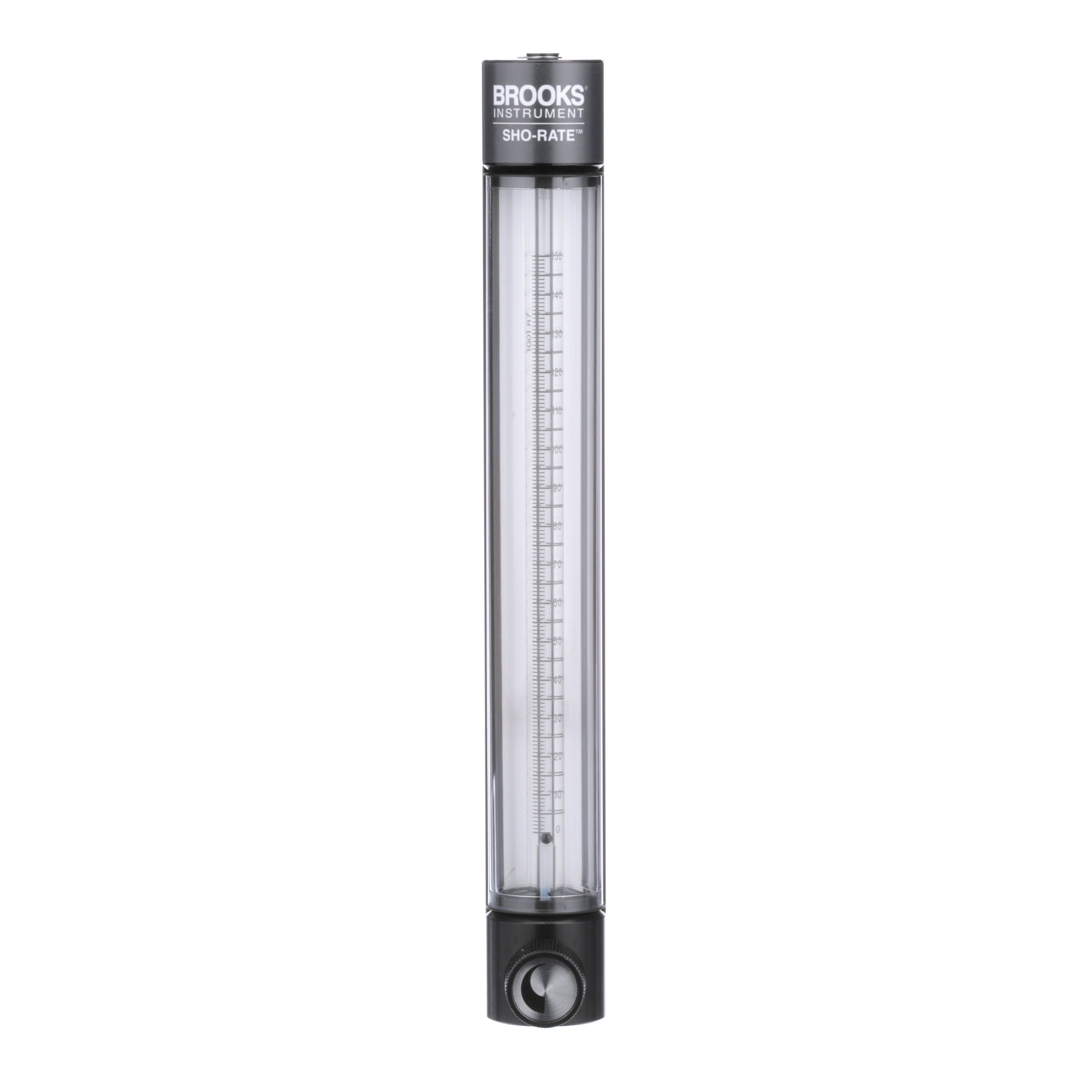

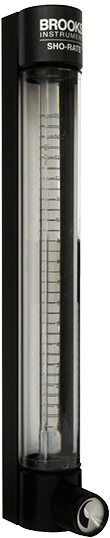

Стеклянный ротаметр Brooks Sho-Rate
Описание
Для широкого спектра химических, нефтехимических, биотехнологических, исследовательских и аналитических приложений расходомеры серии Sho-Rate™ с переменной площадью стеклянной трубки обеспечивают лучшую в отрасли повторяемость и надежность в двух универсальных линейках.
Описание ротаметра Brooks Sho-Rate
Расходомеры Sho-Rate™ 1350/1355 обеспечивают точность до 3% и повторяемость 0,25% в зависимости от модели. Расходомеры Sho-Rate™ 1250/1255 имеют долговечную, экономичную конструкцию, отвечающую требованиям OEM для систем, требующих интеграции измерителей и анализаторов.
Особенности
- Диапазоны расхода:
- Воздух: До 140 scfh / 63 slpm
- Вода: До 34 галлонов в час / 2000 куб. см/мин
- Трубки из боросиликатного стекла совместимы с большинством газов и жидкостей.
- Материалы поплавков включают черное стекло, нержавеющую сталь 316, сапфир, Carboloy®, тантал.
- Увеличение обеспечивает легкость чтения шкалы
Характеристики Sho-Rate™ 1350 / 1355 / 1358 включают:
- Три уровня точности: 3% (низкопоточная модель 1355), 5% (низкопоточная модель 1350) или стандартная точность 10% (высокопоточная модель 1358)
- Повторяемость 0,25% от полной шкалы (0,5% от полной шкалы для модели 1358).
- Шкала включает встроенную лупу — таблички со шкалой могут быть нанесены непосредственно на трубку для поддержки уникальных диапазонов расхода и единиц измерения
- Дополнительные стандартные или встроенные игольчатые регулирующие клапаны NRS™, а также регуляторы расхода на входе или выходе для выхода за пределы измерения.

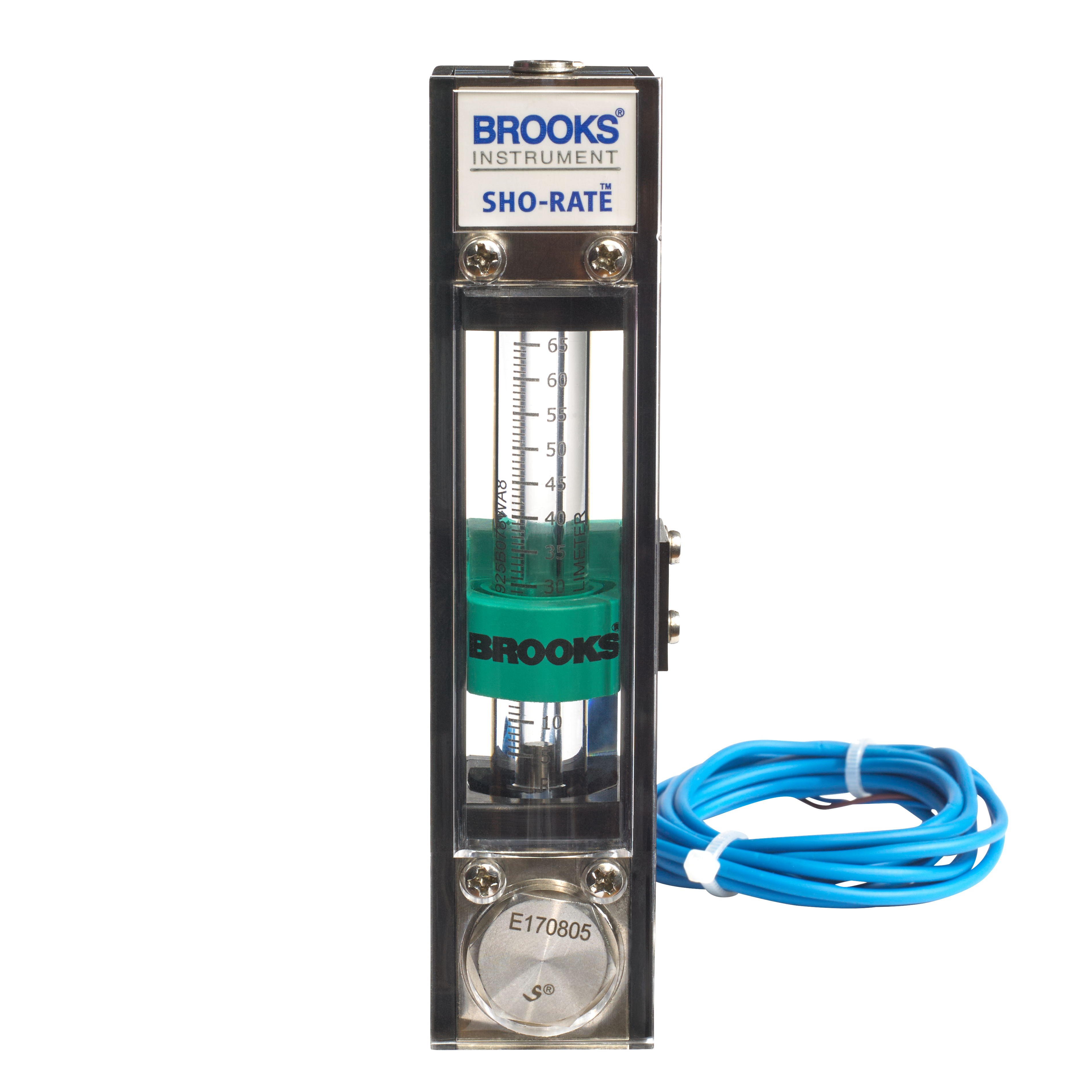

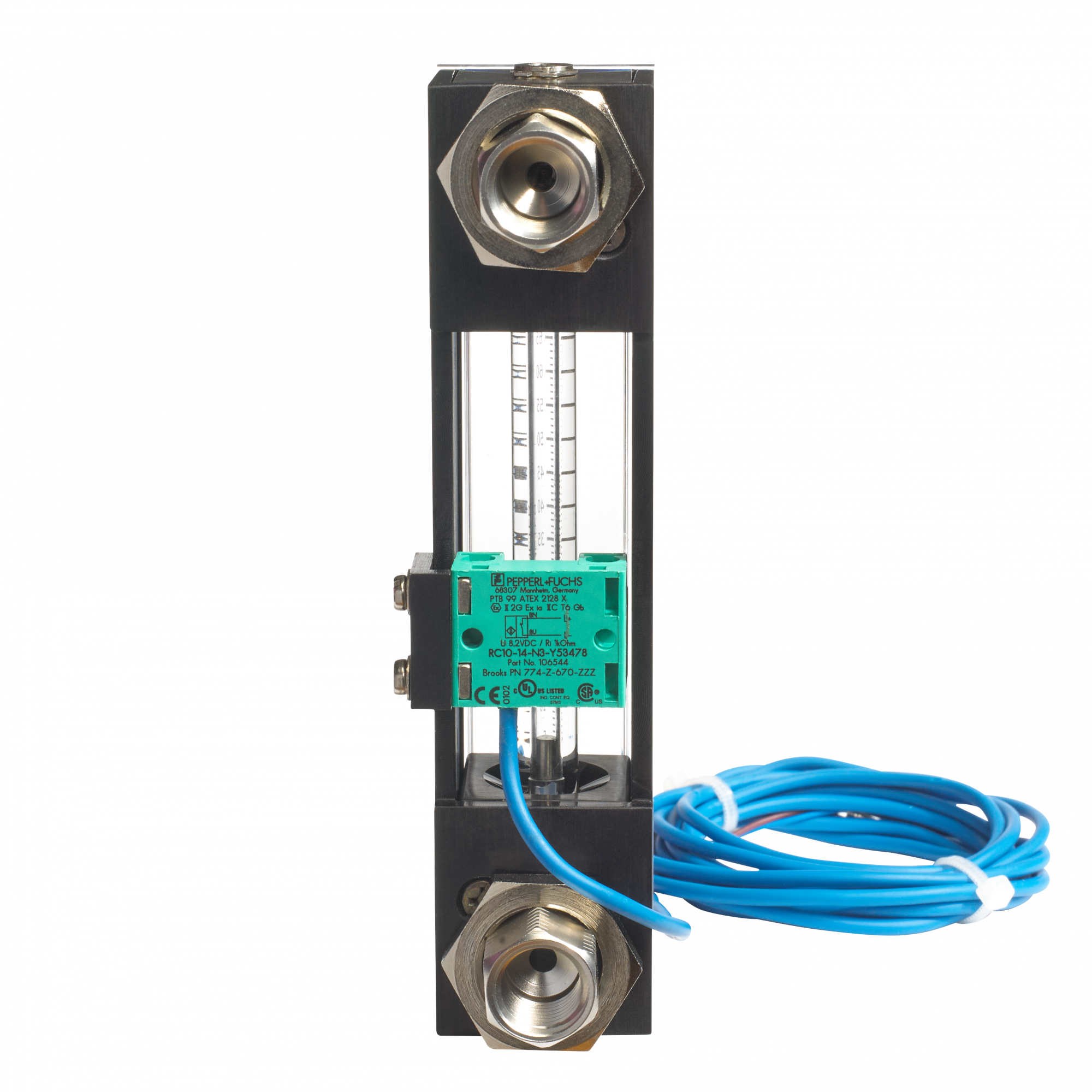

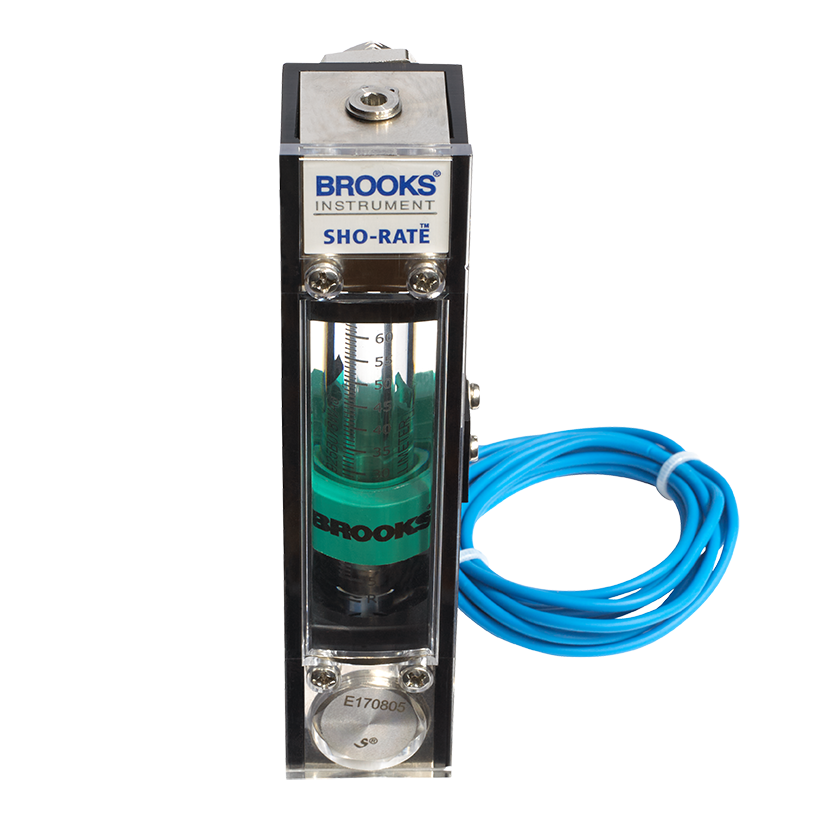

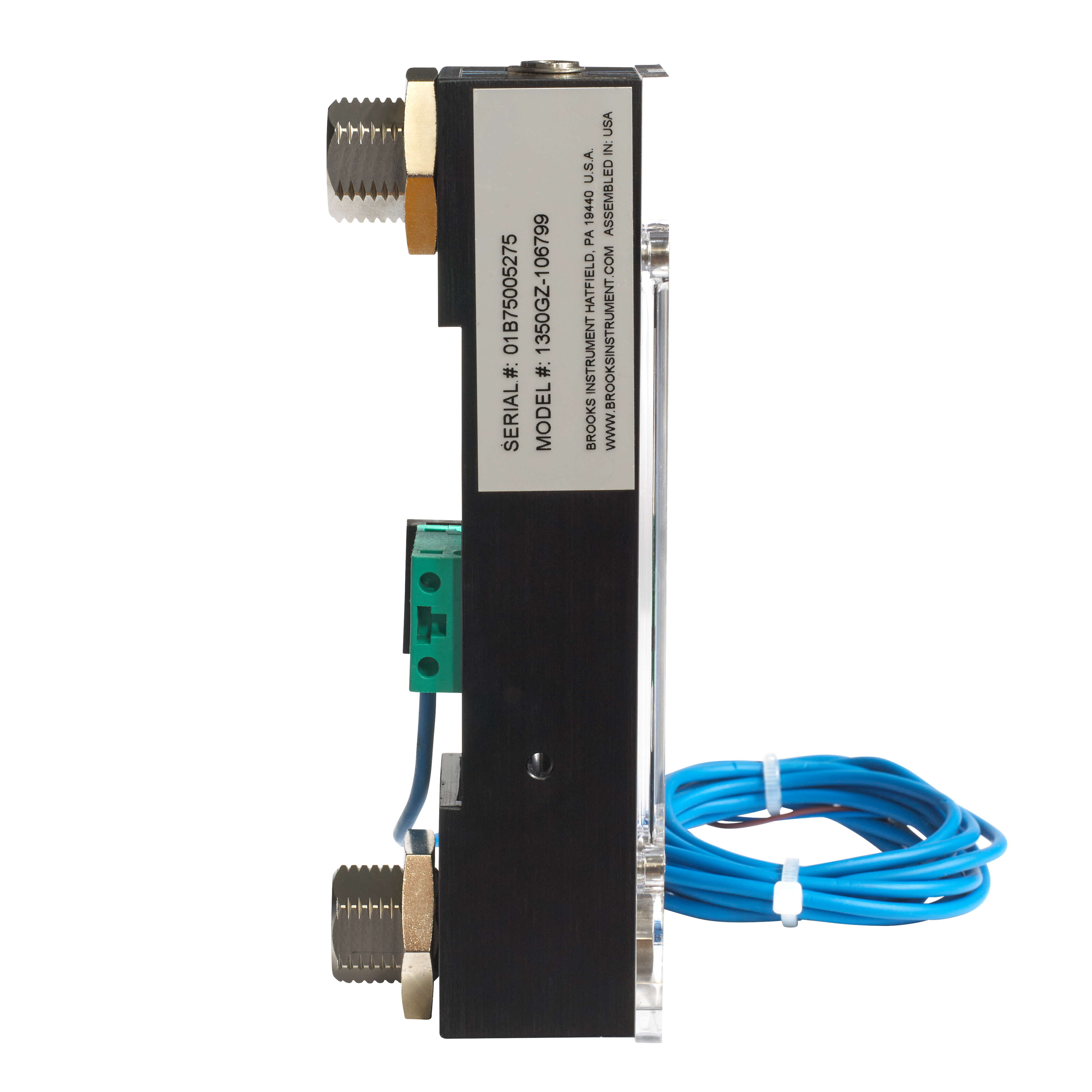

- Встроенная опция сигнализации с одинарным или двойным индуктивным кольцевым датчиком/выключателем с искробезопасным реле идеально подходит для опасных сред
Характеристики Sho-Rate™ 1250 / 1255 включают:
- Два уровня точности: 5% полной шкалы (модель 1250), 3% полной шкалы (модель 1255).
- Стандартные шкалы с прямым считыванием для распространенных единиц измерения и жидкостей — длина шкалы 65 мм, 150 мм (приблизительно)
- Впускной и выпускной клапаны с возможностью установки картриджного клапана, прецизионного регулирующего клапана или без клапана.
- Легкозаменяемая конструкция позволяет быстро заменять узлы трубок
- Вращающаяся линза обеспечивает обзор на 180° с увеличением
Преимущества
- Опции предлагают дополнительные функции, отвечающие требованиям проекта или OEM-производителя.
- Боросиликатное стекло устойчиво к тепловому удару и воздействию агрессивных газов и жидкостей
- Варианты коррозионно-стойких материалов для шкал, поплавков, фитингов и клапанов подходят для сложных условий эксплуатации
- Встроенные ограничители поплавка предотвращают потерю поплавка при снятии трубки
- Повышение точности благодаря легко читаемым шкалам с увеличением
- Регулируемая сигнализация гарантирует безопасность и непрерывный контроль процесса
Сферы применения
- Фармацевтическое производство
- Исследования
- Химическое производство
- Аналитическое приборостроение
- Системы очистки и распределения воды
Технические характеристики Brooks Sho-Rate
| Тип продукта | Расходомер со стеклянной трубкой VA |
| Дифференциатор | Идеально подходит для широкого спектра применений с газами и жидкостями Экономичный Дополнительная встроенная одинарная или двойная сигнализация Доступна быстрая доставка |
| Производительность | |
| Диапазон расхода (полная производительность) | Вода 0,8–5 галлонов в минуту 0,01–34 галлона в час 0,041–130 л/ч Воздух 3,4–15 станд. куб. футов в минуту 0,12–140 станд. куб. Азот 4-900 мл/мин 2-100 см3 0,1-9 л/мин 0,1-130 стандартных кубических футов в час |
| Точность | ± 3% — 10% полной шкалы |
| Повторяемость | 0,25% полной шкалы |
| Коэффициенты | |
| Максимальное давление | 200 фунтов на кв. дюйм |
| Максимальная температура | 121 o C (250 o F) |
| Механика | |
| Материалы конструкции | Боросиликатное стекло, латунь, алюминий, нержавеющая сталь 316, прозрачный поликарбонат, молочно-белый поликарбонат, тефлон® |
| Корпус | Алюминий или нержавеющая сталь |
| Материал измерительной трубки | Боросиликатное стекло |
| Весы | 1250/1255 Одинарная или двойная наклейка на трубке 1350/1355/1358 Одиночная наклейка на трубке |
| Длина шкалы | 65 мм, 150 мм |
| Шкала градации | Выбор единиц прямого считывания, миллиметры или проценты от максимального расхода с тегом коэффициента. |
| Материал окна | 1350, 1355, 1358: Поликарбонат с УФ-ингибитором |
| Материал поплавка | Carboloy®, стекло, сапфир, нержавеющая сталь, тантал |
| Поплавковые остановки | Тефлон |
| Материалы уплотнительных колец | Фторэластомеры Viton-A® Buna-N Teflon® Butyl EPR Калрез® |
| Опции клапана | Клапан Картридж III и NRS™ |
| Материалы клапана | Нержавеющая сталь |
| Контроллер потока | Да |
| Параметры конечного блока | Нержавеющая сталь и латунь |
| Соединительные материалы | Нержавеющая сталь |
| Технологические соединения | Горизонтальные адаптеры с внутренней резьбой 3/8″ NPT 1/8″ — 1/4″ NPT 1/8″ — 1/4″ сжатия сжатие 6 мм 1/4″ — 3/8″; RC 1/4″ видеомагнитофон® 1/4-дюймовый шланг Преобразователи Swagelok® |
| Диагностика и отображение | |
| Сигналы тревоги | Индуктивный кольцевой датчик/переключатель |
| Сертификаты соответствия | |
| Сертификаты/разрешения | Международный сертификат калибровки (ICC) |
Характеристики
| Модель | Sho-Rate |
