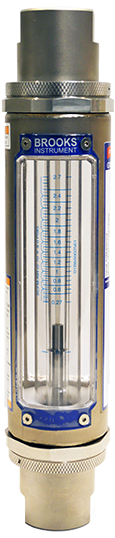

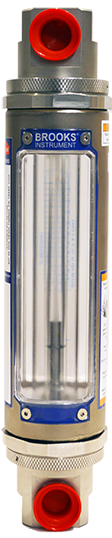

Стеклянный ротаметр Brooks GT1600
Описание
Расходомеры серии GT1600 со стеклянной трубкой VA — это новое семейство расходомеров с прочной конструкцией для длительной работы с низко- и высокопоточными газами и жидкостями, где важен контроль процесса. Эти универсальные и экономичные расходомеры предназначены для общего использования в приложениях с умеренными требованиями к точности измерения — типичные диапазоны точности составляют от 1% до 10% полной шкалы, в зависимости от выбранной модели. Они идеально подходят для обслуживания продувочного типа, систем уплотнительного масла, смазки подшипников и индикации охлаждающей воды.
Описание ротаметра Brooks GT1600
Расходомеры серии GT1600 конфигурируются для дооснащения существующих расходомеров Brooks Instrument GT1000, GT1300 и Full-View® серии 1100 (модели 1110, 1114, 1140, 1144).
Особенности
- Возможность дооснащения моделями GT1000, GT130x и Full-View®
- Рама из нержавеющей стали 316, защитный экран из поликарбоната и технологические фитинги из нержавеющей стали 316/316L с двойной сертификацией
- Технологические соединения можно поворачивать на 360°, смотровое окно на 180°, возможность крепления на панели или стене
- Сигнализация высокого и низкого расхода (опционально для всех диапазонов расхода); приобретается при заказе или добавляется в полевых условиях
- Выбор из нескольких уровней точности
- Доступны фланцевые или резьбовые соединения (горизонтальные и вертикальные)
- Регулируемая шкала для компенсации колебаний процесса
Преимущества
- Премиальные материалы конструкции обеспечивают безопасность, долговечность в помещении и на улице
- Простая установка и просмотр под любым углом
- Мониторинг критических условий потока с помощью дополнительных сигналов тревоги
- Не требует электропитания; снижает стоимость установки и обеспечивает измерение расхода во взрывоопасных зонах
- Простое обслуживание на месте: Очистка или замена трубки и поплавка без демонтажа из технологического трубопровода
- Дополнительный встроенный клапан минимизирует количество соединений, уменьшая количество мест утечки<
Сферы применения
- Промышленные процессы
- Фармацевтическое производство
- Химическое производство
- Управление горелками
- Системы очистки и распределения воды
Технические характеристики Brooks GT1600
| Тип продукта | Расходомер со стеклянной трубкой VA |
| Дифференциатор | Идеально подходит для чистых жидкостей и газов Конфигурируется для модернизации моделей GT1000, GT130x и Full-View. Прочная конструкция для использования в помещении или на открытом воздухе Прочный, даже в суровых или опасных условиях |
| Производительность | |
| Диапазон расхода (полная производительность) | Вода До 0,41 гал/мин / 4900 л/чВоздух До 150 станд. футов/мин / 270 м3н/час См. Таблицы емкости в листе технических данных |
| Точность | Стандарт: ±10 %, ±5 %, ±2 % полной шкалы, класс 2,5 в соответствии с VDI/VDE
Дополнительно: ±1% от полной шкалы, класс 1,6 в соответствии с VDI/VDE |
| Повторяемость | ≤0,5% полной шкалы |
| Механика | |
| Материал измерительной трубки | Боросиликатное стекло |
| Весы | Прозрачная шкала. Регулируемый. |
| Длина шкалы | 75 мм, 127 мм и 250 мм |
| Шкала градации | Выбор единиц прямого считывания, миллиметры или проценты от максимального расхода с тегом коэффициента. |
| Материал окна | Поликарбонат с УФ-ингибитором |
| Материал поплавка | Размеры 2 и 6: Carboloy® или 316/316L (двойная сертифицированная нержавеющая сталь) Размеры 7–10: 316/316L (двойная сертифицированная нержавеющая сталь) |
| Поплавковые остановки | Teflon® |
| Корпус | нержавеющая сталь 316 |
| Параметры конечного блока | нержавеющая сталь 316 |
| Материалы уплотнительных колец | Viton® Buna-N Kalrez® EPDM |
| Соединительные материалы | нержавеющая сталь 316 |
| Технологические соединения | нержавеющая сталь 316 |
| Коэффициенты | |
| Максимальное давление | См. таблицу максимальных номинальных значений давления в листе технических данных. |
| Максимальная температура | 121 o C (250 o F) |
| Категории PED | Соответствует PED |
| Диапазон температуры окружающей среды | -20–52°C (-4–125°F) |
| Диапазон температур жидкости | 1–121°C (33–250°F) |
| Диагностика и отображение | |
| Сигналы тревоги | Размеры пробирок 2 и 6: Сигнал тревоги высокого/низкого уровня инициатора звонка Размеры трубок 7–10: герконовый переключатель высокого/низкого уровня сигнала тревоги Сертификаты для опасных зон: Зона 1/Зона 2 (CSA/ATEX/IECex) – газ/пыль. Способ защиты Ex-m (безбарьерный). Div 1/Div 2 (CSA) — газ/пыль. Способ защиты IS / невоспламеняющийся |
| Сертификаты соответствия | |
| Сертификаты/разрешения | Международный сертификат калибровки (ICC) Сертификация материалов по DIN 3.1 Декларация о соответствии 2.1 Кислородная служба |
Характеристики
| Модель | GT1600 |
