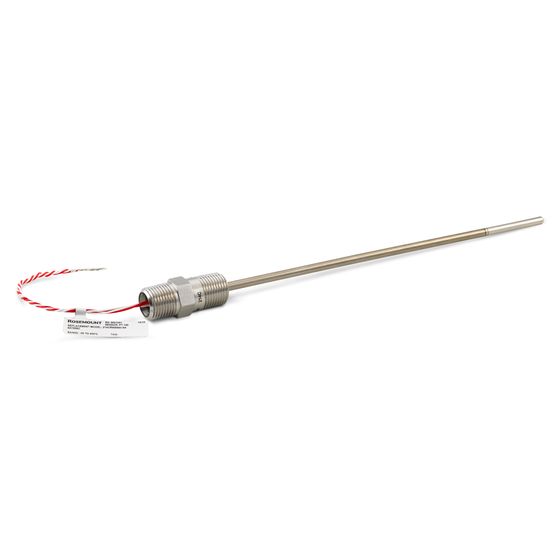

Термопреобразователь сопротивления Rosemount 214C
Описание
Термопреобразователь сопротивления Rosemount 214C — это платиновый термопреобразователь сопротивленияя Pt-100 с одним или двумя чувствительными элементами, позволяющий измерять температуру в широком диапазоне от -196 до 600 °C.
- Термопреобразователь сопротивления с одинарным или двойным чувствительным элементом в проволочном или тонкопленочном исполнении Pt-100 для различных применений
- Тонкопленочные преобразователи разработаны для работы в условиях с высоким уровнем вибрации
- Проволочное исполнение для применений, требующих высокой точности, наличия двух элементов и/или с воздействием высоких температур
Описание термопреобразователя Rosemount 214C
Термопреобразователь сопротивления Rosemount 214C — это платиновый термопреобразователь сопротивленияя Pt-100 с одним или двумя чувствительными элементами, позволяющий измерять температуру в широком диапазоне от -196 до 600 °C. Для универсальности датчик может поставляться как в тонкопленочном, так и в проволочном исполнении. Кроме калибровки по классам точности А и В этот датчик позволяет использовать для сопряжения с преобразователем константы Каллендара-Ван Дюзена, что обеспечивает наивысший уровень точности.
Особенности
- Термопреобразователь сопротивления с одинарным или двойным чувствительным элементом в проволочном или тонкопленочном исполнении Pt-100 для различных применений
- Тонкопленочные преобразователи разработаны для работы в условиях с высоким уровнем вибрации
- Проволочное исполнение для применений, требующих высокой точности, наличия двух элементов и/или с воздействием высоких температур
- Охватывает широкий температурный диапазон от от -196 до 600 °C (-321 до 1112 °F), обеспечивая универсальность применения
- Константы Каллендара-Ван Дюзена обеспечивают согласование измерительного и первичного преобразователей и гарантируют высокий уровень точности
- Дополнительная точность класса А обеспечивает соответствие критических точек измерения температуры стандартам допусков и точности
- Адаптируемая конструкция с различными вариантами корпуса и соединительной головки для различных применений
- Подпружиненные или компактные подпружиненные монтажные исполнения
- Сертификаты Северной Америки соответствуют требованиям к применению в опасных зонах
Технические характеристики термопреобразователя Rosemount 214C
| Температурный диапазон | Для проволочного элемента: максимальное изменение сопротивления 0,05 °C (0,020 ) при температуре таяния льда после воздействия вибрации 1g в диапазоне от 20 до 500 Гц в течение 150 часов, в соответствии с IEC 60751:2008 |
| Проволочные выводы | Провод 24 AWG, изолированный FEP; цветовая маркировка в соответствии с IEC 60751. |
| Постоянная времени / отклик | Максимум 10,8 секунды требуется для того, чтобы достичь 50 % реакции датчика при тестировании в проточной воде в соответствии со стандартом IEC 60751:2008. |
| Стабильность | Максимальное изменение сопротивления ±0,15 °C (0,059) при температуре таяния льда после 1000 часов при измерении по методу, указанному в IEC 60751:2008 |
| Сопротивление изоляции | Минимальное сопротивление изоляции составляет 1000 MОм при измерении под напряжением 500 В постоянного тока при комнатной температуре. |
| Опции калибровки | Точность по IEC 751, класс A или B; Калибровка по одной точке; Под определенный калибровочный график или заданный пользователем диапазон калибровки, оба варианта с константами Каллендара-Ван Дюзена |
Характеристики
| Модель | 214C |
