Расходомер на базе компактной стабилизирующей диафрагмы Rosemount 2051CFC
Описание
Расходомер на базе компактной стабилизирующей диафрагмы Rosemount 2051CFC — это надежное решение для измерения расхода.
- Все узлы расходомера протестированы на герметичность и откалиброваны с целью уменьшения потенциальных точек утечки до 70 % и сокращения процедуры подготовки к монтажу
- Запатентованная конструкция измерительной диафрагмы с 4 отверстиями обеспечивает точное измерение расхода в зоне возмущения потока.
- Уникальная конструкция диафрагмы требует участки длиной всего 2 диаметра трубы до точки установки и 2 диаметра трубы после, что сокращает необходимую длину прямых участков трубопровода
Описание расходомера Rosemount 2051CFC

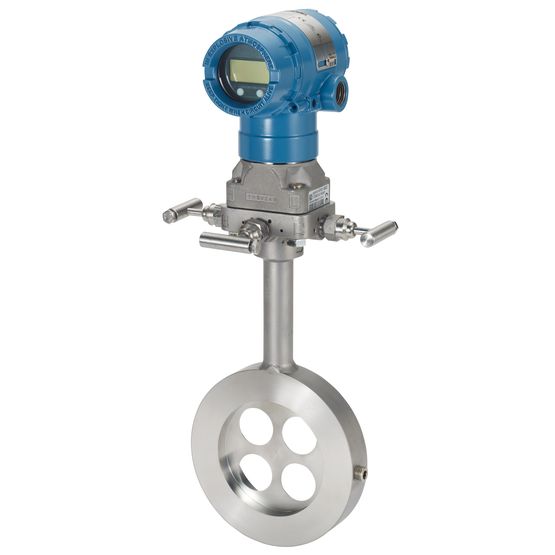

Расходомер на базе компактной стабилизирующей диафрагмы Rosemount 2051CFC — это надежное решение для измерения расхода. Запатентованная конструкция компактной стабилизирующей диафрагмы с четырьмя отверстиями обеспечивает стабильные результаты измерения внизу по потоку от источника возмущений и требует для работы прямой участок трубопровода длиной всего в два диаметра до, и два диаметра после диафрагмы. Для простоты ввода в эксплуатацию на месте этот расходомер также снабжен локальным интерфейсом оператора.
Особенности
- Все узлы расходомера протестированы на герметичность и откалиброваны с целью уменьшения потенциальных точек утечки до 70 % и сокращения процедуры подготовки к монтажу
- Запатентованная конструкция измерительной диафрагмы с 4 отверстиями обеспечивает точное измерение расхода в зоне возмущения потока.
- Уникальная конструкция диафрагмы требует участки длиной всего 2 диаметра трубы до точки установки и 2 диаметра трубы после, что сокращает необходимую длину прямых участков трубопровода
- Локальный интерфейс оператора предлагает простые в использовании меню и встроенные кнопки конфигурации для упрощенного ввода в эксплуатацию
- Сертифицируется по уровню полноты безопасности SIL 2/3 по стандарту IEC 61508 (независимой сторонней организацией) с предоставлением сертификата предшествующего применения с данными FMEDA для безопасных установок
Технические характеристики расходомера Rosemount 2051CFC
| Гарантийные обязательства | Гарантийный срок эксплуатации до 5 лет |
| Перенастройка диапазона измерений | До 100:1 (динамический диапазон измерений расхода 5:1) |
| Диапазон измерений | До 2,48 бар (разность давлений) |
| Диаметр трубопровода | От 50 до 300 мм |
| Выходные данные | Разность давлений, масштабируемая переменная |
| Протокол цифровой связи | 4-20 мА HART®,WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 В HART® с малой потребляемой мощностью |
| Материалы, контактирующие с рабочей средой | Нержавеющая сталь 316 |
| Диагностика | Базовая диагностика |
| Сертификация | SIL 2/3 (сертифицирован согласно IEC 61508 посредством независимой третьей стороны), NACE, взрывоопасное применение, весь перечень сертификатов представлен в полной спецификации |
Характеристики
| Модель | 2051CFC |
