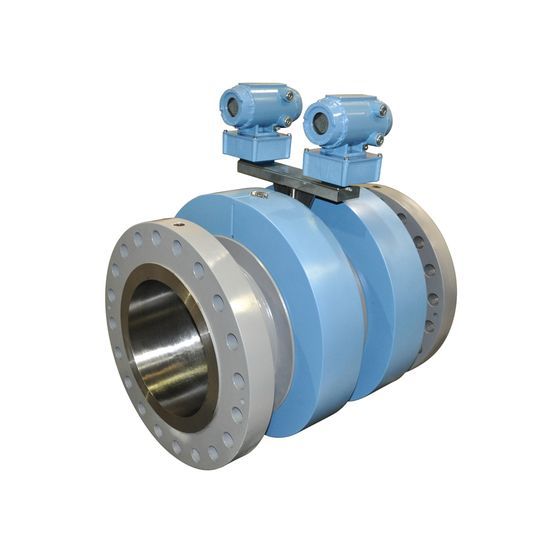

Двухконтурный ультразвуковой расходомер газа Rosemount 3417 4+4
Описание
Выполняйте проверку и валидацию конечных результатов коммерческого учета с помощью ультразвукового расходомера Rosemount модели 3417 4+4 с полным резервированием, который сочетает в одном устройстве мощность двух проверенных на практике четырехлучевых ультразвуковых расходомеров Rosemount с конструкцией British Gas (сертифицирован по OIML R137 1&2, класс точности 0,5).
- Оснащен прочными трансдьюсерами T-200 с титановым покрытием для обеспечения оптимальных рабочих характеристик во влажной, кислой и агрессивной среде.
- Трансдьюсеры T-200 безопасно извлекаются под давлением без специальных инструментов (для диаметров труб до 42 дюймов).
- Снижение погрешности ручных операций с помощью автоматических вычислений сжимаемости по AGA 8 и скорости звука по AGA 10
Описание расходомера Rosemount 3417
Выполняйте проверку и валидацию конечных результатов коммерческого учета с помощью ультразвукового расходомера Rosemount модели 3417 4+4 с полным резервированием, который сочетает в одном устройстве мощность двух проверенных на практике четырехлучевых ультразвуковых расходомеров Rosemount с конструкцией British Gas (сертифицирован по OIML R137 1&2, класс точности 0,5).
Этот современный расходомер проводит два независимых измерения, которые выполняются одновременно, для получения непревзойденной точности измерения, надежности и продолжительности бесперебойной работы. Инновационное программное обеспечение MeterLink™ предоставляет прямой доступ к диагностическим данным, полученным с помощью сверхскоростного блока электроники серии 3410, для обнаружения нарушений потока в реальном времени с целью снижения погрешности измерений и облегчения технического обслуживания.
Особенности
- Ускоряйте обнаружение нарушения потока с помощью запатентованного метода синхронизации трансдьюсеров, который предотвращает взаимные помехи и шумы
- Снижайте неопределенность измерений с помощью предупреждений, позволяющих обнаруживать отложения, жидкость, засоры и отклонения в качестве газа
- Оснащен прочными трансдьюсерами T-200 с титановым покрытием для обеспечения оптимальных рабочих характеристик во влажной, кислой и агрессивной среде.
- Трансдьюсеры T-200 безопасно извлекаются под давлением без специальных инструментов (для диаметров труб до 42 дюймов).
- Ускоряйте решение проблем с помощью трехмерного вида профиля потока, который показывает завихрения, поперечный поток, асимметричность и турбулентность
- Снижение погрешности ручных операций с помощью автоматических вычислений сжимаемости по AGA 8 и скорости звука по AGA 10
- Упрощайте установку с помощью двух расходомеров, расположенных в одном корпусе; нет необходимости в дополнительных измерительных линиях или промежуточных фланцах
- Оптимизируйте обслуживание, увеличивайте межкалибровочный интервал и сокращайте затраты, легко отслеживая отклонения от базовых значений производительности расходомера
- Значительное сокращение времени, затраченного ранее на анализ данных и поиск и устранение неисправностей, благодаря новой функции Smart Meter Verification Basic, которая теперь включена в последнее обновление микропрограммного обеспечения электроники 3410.
Технические характеристики расходомера Rosemount 3417
| Размеры трубопроводов | От DN200 до DN1050 (от 8 до 42 дюймов) при конфигурации British Gas (BG) |
| Вид рабочей среды | газ |
| Погрешность | ±0,1 % от величины показаний во всем диапазоне калибровки расхода |
| Повторяемость | ±0,05 % от величины показаний в диапазоне от 5 до 100 фут/с (от 1,5 до 30,5 м/с) |
| Скорость | До 30 м/с с возможностью расширения диапазона до 38 м/с и более в моделях некоторых типоразмеров |
| Диапазон рабочих температур | Трансдьюсеры Т-21: от −20 °C до +100 °C (от −4 deg;F до +212 deg;F) Трансдьюсеры T-22: от −50 °C до +100 °C (от −58 deg;F до +212 deg;F) Трансдьюсеры Т-200 (диам. до 12”): от −50 °C до +125 °C (от −58 deg;F до +257 deg;F) |
| Диапазон рабочего давления | Трансдьюсеры T-21/T-22: от 689 до 27 579 кПа изб. (от 100 до 4 000 фунт/кв. дюйм изб.) Трансдьюсеры T-21/T-22: минимальное рабочее давление 345 кПа изб. (50 фунт/кв. дюйм изб.) обеспечивается при уменьшенном Qmax Трансдьюсеры T-22: от 0 до 689 кПа изб. (от 0 до 100 фунт/кв. дюйм изб.), требуется установка изолированных трансдьюсеров Трансдьюсеры Т-200 (с диаметром трубопровода до 12”): от 103 до 25 855 кПа изб. (от 15 до 3 750 фунт/кв. дюйм изб.) |
| Материалы | Углеродистая сталь и нержавеющая сталь |
Характеристики
| Модель | 3417 |
