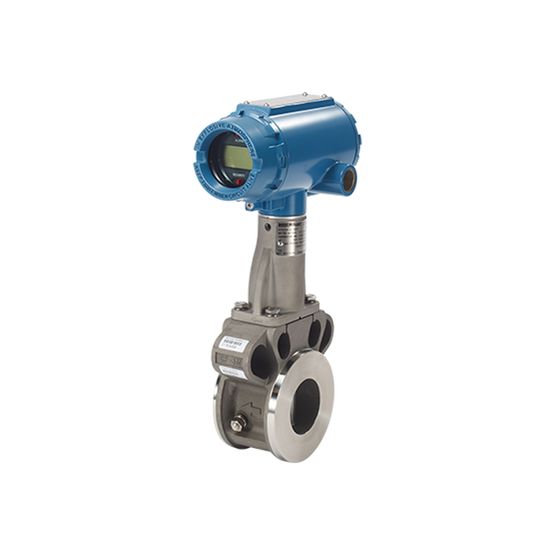

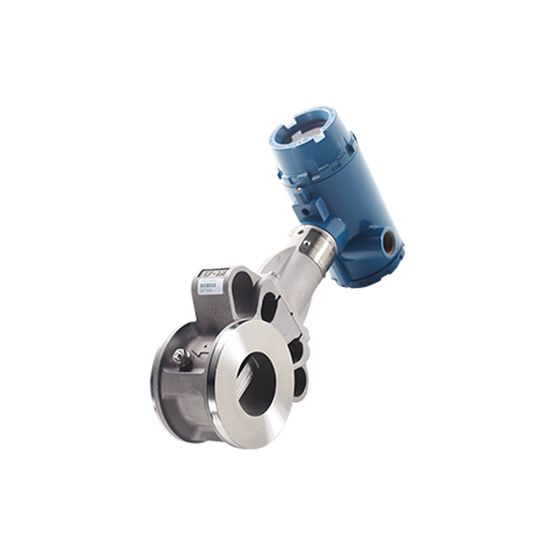

Бесфланцевый вихревой расходомер Rosemount 8800
Описание
Вихревые бесфланцевые расходомеры модели 8800 обеспечивают надежность измерений благодаря уникальной конструкции без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды, в результате чего достигается непрерывность процесса и сокращение числа незапланированных остановов.
- Конструкция с изолированным датчиком позволяет выполнять его замену без нарушения технологического уплотнения
- Повышение эксплуатационной готовности оборудования, снижение расходов на обслуживание и устранение потенциальных точек утечки благодаря уникальной конструкции проточной части без уплотнений
- Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает превосходную устойчивость к вибрации
Описание расходомера Rosemount 8800
Вихревые бесфланцевые расходомеры Rosemount 8800 представляют собой экономичное решение, которое, благодаря малой массе, очень просто устанавливается и отлично подходит для применения в инженерных сетях. Вихревые бесфланцевые расходомеры модели 8800 обеспечивают надежность измерений благодаря уникальной конструкции без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды, в результате чего достигается непрерывность процесса и сокращение числа незапланированных остановов.
Благодаря уникальной конструкции вихревого расходомера модели 8800 с изолированными датчиками нет необходимости вскрывать технологические уплотнения для замены датчиков расхода и температуры.
Особенности
- Экономичное решение, которое, благодаря малой массе, очень просто устанавливается и отлично подходит для применения в инженерных сетях.
- Конструкция с изолированным датчиком позволяет выполнять его замену без нарушения технологического уплотнения
- Повышение эксплуатационной готовности оборудования, снижение расходов на обслуживание и устранение потенциальных точек утечки благодаря уникальной конструкции проточной части без уплотнений
- Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает превосходную устойчивость к вибрации
- Стандартный встроенный генератор сигналов, имеющийся в каждом расходомере, упрощает проверку электроники
- Все измерительные приборы откалиброваны и снабжены уникальным поверочным номером, который называется эталонным К-фактором
- Стандартный измерительный прибор модели 8800 рассчитан на работу в условиях, соответствующих стандарту функциональной безопасности с уровнем SIL 2
- Обнаружение перехода среды из жидкой фазы в газовую с помощью диагностики Smart Fluid Diagnostics
Технические характеристики расходомера Rosemount 8800
| Погрешность расходомера | ±0,65 % от объемного расхода жидкостей±1 % от объемного расхода газа и пара |
| Динамический диапазон | 38:1 |
| Выходные данные | 4-20 мА с HART 5 или 74-20 мА с HART 5 или 7 и масштабируемым импульсным выходомFOUNDATION Fieldbus ITK6 с 2 блоками аналогового входа, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler), 1 функциональным блоком интегратора и 1 функциональным блоком ПИД-регулирования |
| Материалы, контактирующие с технологической средой | Нержавеющая сталь 316/316L и CF3MНикелевый сплав C-22 и CW2MВысокотемпературная углеродистая сталь A105 и WCBНизкотемпературная углеродистая сталь LF2 и LCCДуплексная сталь UNS S32760 и 6AО возможности применения других материалов следует проконсультироваться с изготовителем |
| Варианты исполнения фланцев | ANSI Класс от 150 до 1500DIN от PN 10 до PN 160JIS от 10K до 40KПредлагаются фланцы с различными видами уплотнительных поверхностейПо вопросам использования фланцев с другими характеристиками следует проконсультироваться с изготовителем |
| Рабочая температура | от -201 °C до +427 °C) |
| Диаметр трубопровода | от 1/2 до 12 дюймов; от 15 до 300 мм |
Характеристики
| Модель | 8800 |
