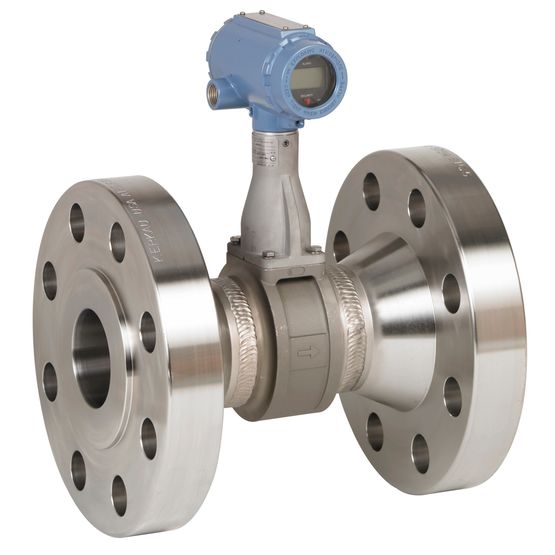

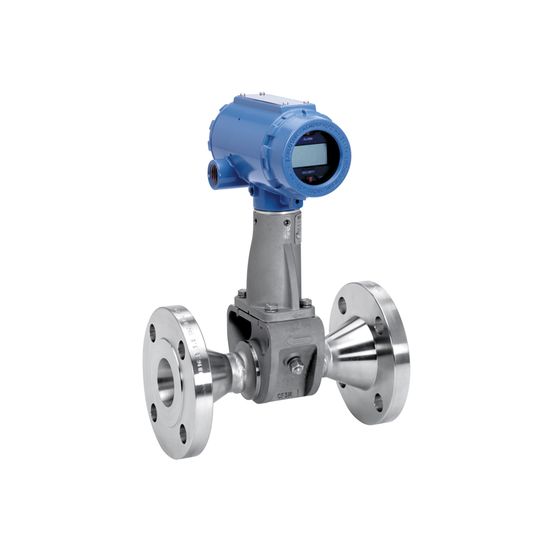

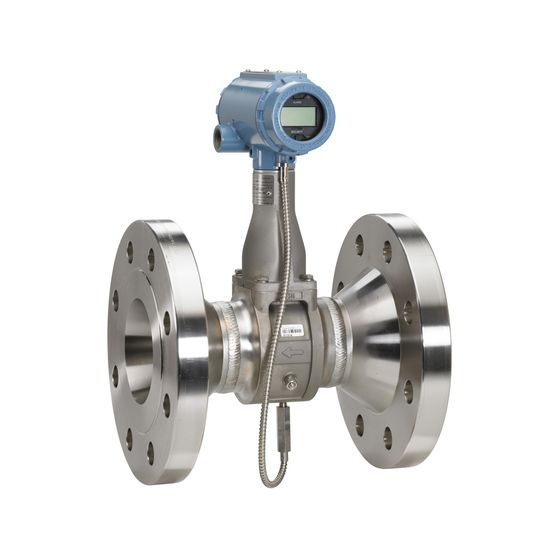

Вихревой расходомер Rosemount 8800
Описание
Вихревые расходомеры Rosemount 8800 обеспечивают надежность измерений, уникальную конструкцию без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды, в результате чего достигается максимальная доступность процессов и сокращение числа незапланированных остановов.
- Конструкция с изолированным сенсором позволяет выполнять его замену без нарушения технологического уплотнения
- Повышение технической готовности оборудования и устранение потенциальных точек утечки благодаря уникальной конструкции проточной част
- Снижение простоев и затрат на техническое обслуживание, ввиду отсутствия импульсных линий и незасоряемой контрукции проточной части
Описание расходомера Rosemount 8800
Вихревые расходомеры Rosemount 8800 обеспечивают надежность измерений, уникальную конструкцию без уплотнений внутри проточной части, что исключает возникновение потенциальных точек утечки среды, в результате чего достигается максимальная доступность процессов и сокращение числа незапланированных остановов. Благодаря уникальной конструкции вихревого расходомера Rosemount 8800 с изолированными датчиками нет необходимости вскрывать технологические установки для замены датчиков расхода и температуры.
Особенности
- Конструкция с изолированным сенсором позволяет выполнять его замену без нарушения технологического уплотнения
- Повышение технической готовности оборудования и устранение потенциальных точек утечки благодаря уникальной конструкции проточной част
- Снижение простоев и затрат на техническое обслуживание, ввиду отсутствия импульсных линий и незасоряемой контрукции проточной части
- Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает устойчивость к вибрации
- Стандартный встроенный генератор сигналов, имеющийся в каждом расходомере, упрощает проверку электроники
- Все расходомеры проходят предварительную настройку и гидростатические испытания, что делает их легко монтируемыми и полностью готовыми

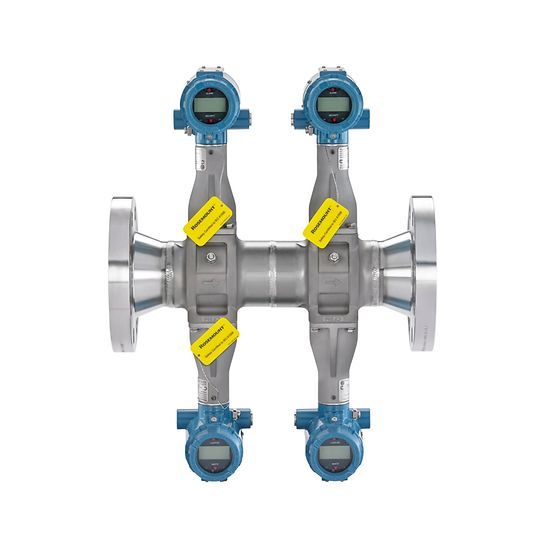

- Соответствие SIS благодаря расходомерам с двумя или четыремя преобразователями
- Обнаружение перехода среды из жидкой фазы в газовую с помощью диагностики Smart Fluid Diagnostics
Технические характеристики расходомера Rosemount 8800
| Погрешность расходомера | ± 0,65 % объемного расхода для жидкостей± 1 % объемного расхода для газа и пара± 0,70 % массового расхода воды, используя опции при использовании опции встроенного датчика температуры± 2% массового расхода пара, при использовании встроенного датчика температуры |
| Динамический диапазон | 1.584027778 |
| Выход | 4-20 мА с HART® 5 или 7 4-20 мА с HART® 5 или 7 и масштабируемым импульсным выходом FOUNDATION Fieldbus ITK6 с 2 блоками аналогового входа, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler) и 1 функциональным блоком интегратора (по дополнительному заказу также с 1 функциональным блоком ПИД-регулирования) |
| Материал, контактирующий с рабочей средой | Нержавеющая сталь – 316 / 316L и CF3M Никелевый сплав – C-22 и CW2M Высокотемпературная углеродистая сталь – A105 и WCB Низкотемпературная углеродистая сталь – LF2 и LCC Дуплексная сталь UNS S32760 и 6A О возможности применения других материалов следует проконсультироваться с изготовителем |
| Варианты исполнения фланцев | ANSI Класс 150 — 1500 DIN PN 10 — PN 160JIS 10K — 40K Фланцы с различными видами уплотнительных поверхностей По вопросам использования фланцев |
| Температура измеряемой среды | От -200 °C до 450 °C (от -330 °F до 842 °F) |
| Диаметр трубопровода | Фланцевый: 15 – 300 мм (½ дюйма –12 дюймов) Бесфланцевый: 15 – 200 мм (½ дюйма – 8 дюймов)С двумя преобразователями: 15 – 300 мм (½ дюйма – 12 дюйм |
Характеристики
| Модель | 8800 |
