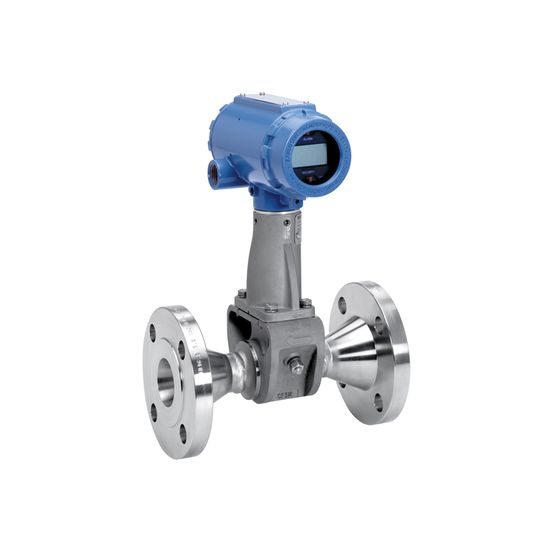

Вихревой расходомер Rosemount 8800 со встроенными коническими переходами
Описание
Вихревой расходомер Rosemount 8800 со встроенными коническими переходами использует надежную электронику, пьезоэлектрический датчик и проточную часть. Rosemount 8800, в то же время используя преимущества конических переходов внутри проточной части, для точных измерений на более низких скоростях потока.
- Простота установки, снижение затрат и рисков проекта благодаря встроенным коническим переходам.
- Замена расходомера без изменения конструкции трубопровода благодаря одинаковому межфланцевому расстоянию с традиционными расходомерами Rosemount 8800
- Конструкция с изолированным датчиком позволяет выполнять его замену без нарушения технологического уплотнения
Описание расходомера Rosemount 8800
Вихревой расходомер Rosemount 8800 со встроенными коническими переходами использует надежную электронику, пьезоэлектрический датчик и проточную часть Rosemount 8800, в то же время используя преимущества конических переходов внутри проточной части, для точных измерений на более низких скоростях потока. При такой конструкции не требуется сборка и сварка отдельных переходников и трубопроводов на месте установки, что сокращает стоимость установки и риски проекта. Кроме того, благодаря одинаковому межфланцевому расстоянию этого устройства с традиционными расходомерами Rosemount серии 8800 возможны разнообразные варианты применения.
Особенности
- Повышение эффективности измерения низкого расхода благодаря конструкции со встроенными коническими переходами.
- Простота установки, снижение затрат и рисков проекта благодаря встроенным коническим переходам.
- Замена расходомера без изменения конструкции трубопровода благодаря одинаковому межфланцевому расстоянию с традиционными расходомерами Rosemount 8800
- Конструкция с изолированным датчиком позволяет выполнять его замену без нарушения технологического уплотнения
- Повышение технической готовности оборудования и устранение потенциальных точек утечки благодаря уникальной конструкции проточной части без уплотнений
- Клапан CriticalProcess (опция CPA) обеспечивает дополнительный уровень безопасности, позволяя персоналу проверять целостность вторичной оболочки до проведения обслуживания расходомера
- Использование сбалансированной по массе конструкции и адаптивной цифровой обработки сигнала обеспечивает превосходную устойчивость к вибрации
- Стандартный встроенный генератор сигналов, имеющийся в каждом расходомере, упрощает проверку электроники
- Экономия времени и средств благодаря отсутствию движущихся частей, требующих ремонта или технического обслуживания
Технические характеристики расходомера Rosemount 8800
| Погрешность расходомера | ± 0,65% расхода для жидкостей ± 1% расхода для газа и пара ± 0,70% массового расхода воды, используя опции при использовании опции встроенного датчика температуры (опция MTA) ± 2% массового расхода пара, при использовании встроенного датчика температуры (опция MTA) |
| Динамический диапазон | 38:1 |
| Выходные данные | 4-20 мА с HART 5 или 7 4-20 мА с HART 5 или 7 и масштабируемым импульсным выходом FOUNDATION Fieldbus ITK6 с 2 блоками аналогового входа, 1 функциональным блоком резервного активного планировщика связей (Backup Link Active Scheduler), 1 функциональным блоком интегратора и 1 функциональным блоком ПИД-регулирования |
| Материалы, контактирующие с технологической средой | Нержавеющая сталь – 316/316L и CF3M Никелевый сплав – C-22 и CW2M Высокотемпературная углеродистая сталь – A105 и WCB Низкотемпературная углеродистая сталь – LF2 и LCC Дуплексная сталь UNS S32760 и 6AО возможности применения других материалов следует проконсультироваться с изготовителем |
| Варианты исполнения фланцев | ANSI Класс от 150 до 1500 DIN от PN 10 до PN 160 JIS от 10K до 40K Предлагаются фланцы с различными видами уплотнительных поверхностей По вопросам использования фланцев с другими характеристиками следует проконсультироваться с изготовителем |
| Рабочая температура | От −200 до 450 °C |
| Диаметр трубопровода | от 1 до 14 дюймов; от 25 до 350 мм |
Характеристики
| Модель | 8800 |
