Масштабируемый измерительный преобразователь Rosemount 3051SAM системы ERS
Описание
Измерительный преобразователь Rosemount 3051SAM является компонентом системы электронного выносного сенсора Rosemount 3051S (ERS) и доступен как в исполнении Coplanar, так и в штуцерном исполнении.
- Обеспечивает измерение уровня методом перепада давления с меньшим временем отклика по сравнению с традиционными системами
- Для более простого монтажа сенсоры устанавливаются независимо друг от друга без электрообогрева и термоизоляции
- Один 2-проводной контур HART® 4-20 мА используется на всю систему для простой ее интеграции
Описание преобразователя Rosemount 3051SAM

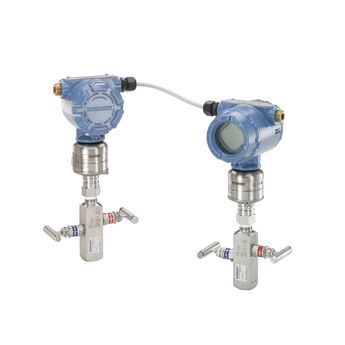

Измерительный преобразователь Rosemount 3051SAM является компонентом системы электронного выносного сенсора Rosemount 3051S (ERS) и доступен как в исполнении Coplanar, так и в штуцерном исполнении. Система ERS рассчитывает разность давлений с помощью двух датчиков давления, соединенных между собой с помощью электрического кабеля, используя цифровую архитектуру.
Сенсоры, используемые в системе 3051S ERS, могут представлять собой любое сочетание моделей 3051SAM и 3051SAL. Измерительный преобразователь Rosemount 3051SAM выпускается с различными технологическими соединениями, включая резьбу NPT, фланцы, клапанные блоки и выносные разделительные мембраны 1199.
Особенности
- Обеспечивает измерение уровня методом перепада давления с меньшим временем отклика по сравнению с традиционными системами
- Для более простого монтажа сенсоры устанавливаются независимо друг от друга без электрообогрева и термоизоляции
- Один 2-проводной контур HART® 4-20 мА используется на всю систему для простой ее интеграции
- Цифровая архитектура обеспечивает стабильный процесс измерения в применениях с чрезмерным перепадом температуры
- В целях упрощения технического обслуживания каждый сенсор можно обслуживать отдельно
- Простота конфигурации, ввода в эксплуатацию и поиска неисправностей благодаря графическому интерфейсу инструментальной панели прибора
- Дополнительный контроль информации о статическом давлении и температуре сенсорного модуля обеспечивает углубленное понимание процесса
- Сертифицируется по уровню полноты безопасности SIL 2/3 по стандарту IEC 61508 (независимой сторонней организацией) с предоставлением сертификата предшествующего применения с данными FMEDA для безопасных установок
Технические характеристики преобразователя Rosemount 3051SAM
| Макс. рабочее давление | До 689,48 бар |
| Температурный диапазон технологического процесса | В зависимости от заполняющей жидкости — максимум 410 °C, минимум -105 °C |
| Протокол передачи данных | 4-20 мА HART & #174; |
| Соединение преобразователя | Сварное ремонтопригодное, цельносварное |
| Технологическое соединение | Фланцевое: ANSI/ASME, EN/DIN, ГОСТ, и JIS Резьбовое: NPT, DIN, ISO Гигиеническое |
| Материалы, контактирующие с рабочей средой | Нержавеющая сталь 316L, сплав C-276, сплав 400, тантал, сплав 400 с золотым покрытием, нержавеющая сталь 316L с золотым покрытием, полный перечень материалов доступен в полной спецификации |
| Диагностика | Базовая диагностика |
| Сертификация | Сертифицируется по уровню полноты безопасности SIL 2/3 по стандарту IEC 61508 независимой сторонней организацией; 3A, NSF, NACE®, взрывоопасные зоны. Полный перечень сертификатов доступен в полной спецификации |
Характеристики
| Модель | 3051SAM |
