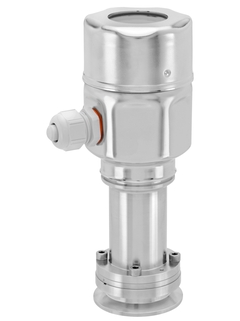

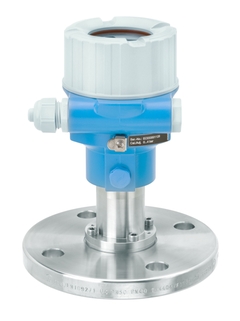

Датчик давления Endress+Hauser Cerabar M PMC51
Описание
Цифровой преобразователь давления Cerabar M PMC51 с керамической мембраной используется во всех отраслях промышленности для измерения давления, уровня, объема и массы в жидкостях.
- Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьбовые, фланцевые или гигиенические присоединения
Описание датчика давления Endress+Hauser Cerabar M PMC51
Цифровой преобразователь давления Cerabar M PMC51 с керамической мембраной используется во всех отраслях промышленности для измерения давления, уровня, объема и массы в жидкостях. Датчик обеспечивает высокую степень безопасности благодаря керамической мембране, устойчивой к вакууму, со встроенным обнаружением повреждений.Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. SIL2 в соответствии с IEC 61508 / IEC 61511.
- Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьбовые, фланцевые или гигиенические присоединения
- Температура процесса: -40 … +130°C, 150°C макс. на 1ч.
- Диапазон измерения: -1/0 мбар … +40 бар
- Основаная погрешность: ±0.1%, «Платиновая» ±0.075%
- Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Оптимально подходит для применений в вакууме и для работы с коррозийными и абразивными средами
- Безопасность процесса благодаря обнаружению повреждения мембраны
- Мембрана из сверхчистой керамики, устойчивая к повреждениям (99.9% Al2O3)
- Устойчивойсть к конденсату — подходит для гигиенических применений
- Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Измерение давления в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511

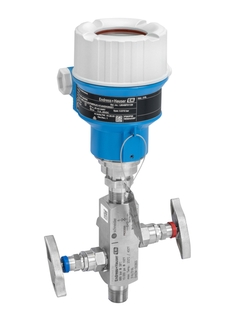

- Доступно исполнение с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки.
Технические характеристики датчика давления Endress+Hauser Cerabar M PMC51
| Принцип измерения | Абсолютное и избыточное давление |
| Характеристики | Надежный интеллектуальный преобразователь давления с емкостной измерительной ячейкой и керамической мембраной (Ceraphire) |
| Напряжение питания | 4…20 мА HART 11,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 11,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | Стандартный вариант: 0,15% Platinum: 0,075% |
| Длительная стабильность | 0,2% ВПИ/год 0,4% ВПИ/5 лет 0,5% ВПИ/10 лет |
| Рабочая температура | -40°C…130°C (-40°F…266°F 150°C в течение 1 ч (302°F в течение 1 ч) |
| Температура окружающей среды | -40°C…85°C (-40°F…185°F) |
| Рабочий диапазон | 100 мбар…40 бар (1,5…600 psi) отн./абс. |
| Наименьший калибруемый шаг шкалы | 10 мбар (0,15 psi) |
| Сопротивление вакуума | 0 мбар абс. |
| Макс. ширина перенастройки диапазона измерения | 20:1 |
| Макс. избыточное давление | 60 бар (900 psi) |
| Присоединение к процессу | Резьбовые Фланцевые (DIN, ANSI, JIS) |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 DIN11864-1 NEUMO Varivent N SMS DRD |
| Материал мембраны процесса | Керамический |
| Материал прокладки | Viton, EPDM, NBR, калрез |
| Заполняющая жидкость: | Нет, сухая измерительная ячейка |
| Материал корпуса | Литой под давлением алюминий, AISI 316L |
| Связь | 4…20 мА 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности | SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0175 |
| Гигиенические сертификаты | CoC ASME-BPE 3A, EHEDG |
| Морской сертификат | GL/ABS/LR/BV/DNV |
| Сертификаты на питьевую воду | NSF |
| Замена | PMC51B |
Характеристики
| Модель | M PMC51 |
