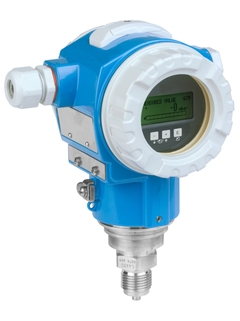

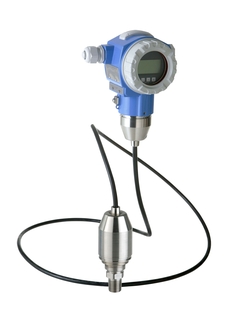

Датчик давления Endress+Hauser Cerabar S PMP71
Описание
Цифровой преобразователь давления Cerabar S PMP71 с тензорезистивным принципом и металлической мембраной используется в любой отрасли для измерения давления, уровня, объема и массы в жидкостях.
- Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьба и фланцы
Описание датчика давления Endress+Hauser Cerabar S PMP71
Цифровой преобразователь давления Cerabar S PMP71 с тензорезистивным принципом и металлической мембраной используется в любой отрасли для измерения давления, уровня, объема и массы в жидкостях.PMP71 разработан для решения задач с высоким давлением до 700 бар.Быстрая настройка с регулируемым диапазоном измерения. Датчик разработан в соответствии с ГОСТ Р МЭК 61508, регламентирующим функциональную безопасность систем автоматизации (SIL2).

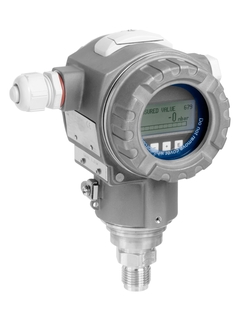

- Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединение к процессу: резьба и фланцы
- Температура процесса: -40 … +125°C
- Диапазон измерения: -1/0 мбар … 700 бар
- Основная погрешность: ±0,05%, Улучшенная «Платиновая» ±0,025%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Высочайшая точность, воспроизводимость и долгосрочная стабильность
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Устойчивость к перегрузкам и функциональный контроль от измерительного модуля до электронных компонентов
- Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники
- Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки
Технические характеристики датчика давления Endress+Hauser Cerabar S PMP71
| Принцип измерения | Абсолютное и избыточное давление |
| Характеристики | Цифровой преобразователь с тензорезистивным чувствительным элементом и приварной металлической диафрагмой Модульная конструкция Длительная стабильность Расширенные функции диагностики Вторичный защитный барьер |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | 0,075% Калибровка «PLATINUM» 0,05% |
| Длительная стабильность | 0.05 % от верхнего значения диапазона в год 0.07 % от верхнего значения диапазона за 5 лет 0.1 % от верхнего значения диапазона за 10 лет |
| Рабочая температура | -40°C…125°C |
| Температура окружающей среды | -50°C…85°C (-58°F…185°F) |
| Рабочий диапазон | 100 мбар …700 бар (1,5 psi…10,500 psi) относительное/абсолютное |
| Наименьший калибруемый шаг шкалы | 5 мбар (0,075 фунт/кв. дюйм) |
| Сопротивление вакуума | 10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 1050 бар (15,750 psi) |
| Присоединение к процессу | Резьба: G1/2…G2, R1/2, MNPT1/2…MNPT2, R1/2 Фланец: DN25…DN80, ASME 1″…4″, JIS 10K…20K |
| Материал мембраны процесса | 316L, AlloyC, Родий > Золото |
| Материал прокладки | Нет, сварная измерительная ячейка |
| Заполняющая жидкость: | Силиконовое масло, Инертное масло |
| Материал корпуса | Литой алюминий, AISI 316L |
| Связь | 4…20 мА HART 1- 5 В пост. тока, малая мощность PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0175 |
| Морской сертификат | GL/ABS |
| Сертификаты на питьевую воду | NSF |
| Доп. информация | Функции диагностики |
| Замена | PMP71B |
Характеристики
| Модель | S PMP71 |
