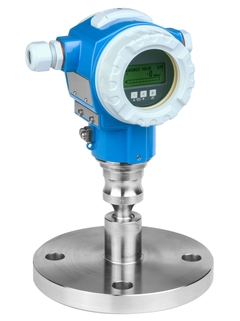

Датчик давления Endress+Hauser Cerabar S PMP75
Описание
Цифровой преобразователь давления Cerabar S PMP75 с металлической выносной мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях или газах.
- Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовые, фланцевые или гигиенические присоединения
Описание датчика давления Endress+Hauser Cerabar S PMP75
Цифровой преобразователь давления Cerabar S PMP75 с металлической выносной мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях или газах.Подходит для применения при высоком давлении, а также при экстремальных температурах процесса от -70 до +400°C.Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. Разработан в соответствии с IEC 61508 для использовани в системах с уровнем полноты безопасности SIL2/3.
- Двухкамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовые, фланцевые или гигиенические присоединения
- Температура процесса: -70 … +400°C
- Диапазон измерения: -1/0 … 400 бар
- Основная погрешность: ±0.075%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Новая мембрана TempC минимизирует воздействие колебаний температуры процесса и окружающей среды
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
- Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники
- Устойчивость к перегрузкам и мониторинг функционирования от измерительного модуля до электронных компонентов
Технические характеристики датчика давления Endress+Hauser Cerabar S PMP75
| Принцип измерения | Абсолютное и избыточное давление |
| Характеристики | Цифровой преобразователь с тензорезистивным чувствительным элементом и уплоненией диафрагмы Длительная стабильность Минимальный объем масла для присоединения к процессу Расширенные функции диагностики Вторичный защитный корпус |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | 0,075% + влияние уплотнения диафрагмы |
| Длительная стабильность | 0.05 % от верхнего значения диапазона в год 0.07 % от верхнего значения диапазона за 5 лет 0.1 % от верхнего значения диапазона за 10 лет |
| Рабочая температура | -70°C…400°C |
| Температура окружающей среды | -50°C…85°C (-58°F…185°F) |
| Рабочий диапазон | 400 мбар…400 бар (6…6000 psi) отн./абс. |
| Наименьший калибруемый шаг шкалы | 5 мбар (0,075 фунт/кв. дюйм) |
| Сопротивление вакуума | 10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 1050 бар (15,750 psi) |
| Присоединение к процессу | Резьба: G1/2…G2, R1/2, MNPT1/2…MNPT2, NPT1/2…NPT1 Фланец: DN25…DN100, ASME 1″…4″, JIS 10K Разделительная диафрагма |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 NEUMO Varivent SMS DRD Универсальный переходник |
| Материал мембраны процесса | 316L, AlloyC, Тантал Родий > Золото PTFE |
| Материал прокладки | Нет, приваренная диафрагма |
| Заполняющая жидкость: | Силиконовое масло, Инертное масло, Растительное масло, Высокотемпературное масло, Низкотемпературное масло, |
| Материал корпуса | Литой алюминий, AISI 316L |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0103 |
| Гигиенические сертификаты | 3A, EHEDG |
| Морской сертификат | GL/ ABS |
| Доп. информация | Диагностические функции Мембрана TempC |
| Замена | PMP71B |
Характеристики
| Модель | S PMP75 |
