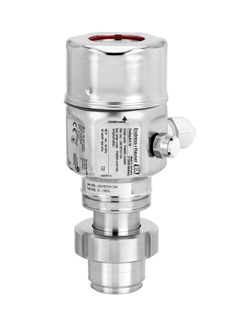

Датчик давления Endress+Hauser Deltapilot FMB50
Описание
Компактный преобразователь Deltapilot FMB50 с измерительной ячейкой CONTITE с защитой от конденсата, как правило, используется в обрабатывающей и гигиенической промышленности.
- Для измерения уровня и/или давления.
- Присоединения к процессу: резьбовое, фланцевое и гигиенические присоединения с монтажом заподлицо
Описание датчика давления Endress+Hauser Deltapilot FMB50
Компактный преобразователь Deltapilot FMB50 с измерительной ячейкой CONTITE с защитой от конденсата, как правило, используется в обрабатывающей и гигиенической промышленности.Разработан для измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах, нечувствителен к наличию пены.Датчик разработан в соответствии с ГОСТ Р МЭК 61508, регламентирующим функциональную безопасность систем автоматизации(SIL2).
- Для измерения уровня и/или давления.
- Присоединения к процессу: резьбовое, фланцевое и гигиенические присоединения с монтажом заподлицо
- Температура процесса: –10 …+100°C (+135°C макс. до 30 минут)
- Диапазон измерения: 0.1 … 10 бар
- Основная погрешность: ±0.2%, ±0.1% (опция)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты
Преимущества
- Измерительная ячейка Contite с герметичным уплотнением, устойчивая к конденсату, малая основная погрешность: ±0.2%, опционально до ±0.1% с минимальным влиянием температуры
- Модульная конструкция для простой замены дисплея или электроники
- Простая и независимая системная интеграция (HART/PA/FF)
- Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Технические характеристики датчика давления Endress+Hauser Deltapilot FMB50
| Принцип измерения | Гидростатическое давление |
| Характеристики | Преобразователь давления для гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE: — герметично сваренный — абсолютная стойкость к конденсации — стойкость к климатическим воздействиям — долговременная стабильность — минимальная температурная зависимость Компактное исполнение |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 в пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | Стандартный вариант: 0,2% Опция: 0,1% |
| Длительная стабильность | 0,05% ВПИ/год |
| Рабочая температура | -10°C…100°C (14°F…212°F) |
| Температура окружающей среды | -40°C…85°C (-40°F…185°F) |
| Рабочий диапазон | 100 мбар…10 бар (1,5…150 psi) |
| Наименьший калибруемый шаг шкалы | 10 мбар (1,45 фунт/кв. дюйм) |
| Сопротивление вакуума | 0 мбар абс. |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 40 бар (600 psi) |
| Присоединение к процессу | Резьба: G1 1/2, MNPT1 1/2 Фланец: DN40…DN100, ASME 1 1/2″…4″, JIS 10K |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 DIN11864-1 NEUMO Varivent N SMS DRD |
| Материал мембраны процесса | 316L, AlloyC Золото-родий |
| Материал прокладки | Нет, сварная измерительная ячейка |
| Заполняющая жидкость: | Инертное масло, Синтетическое масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0103 |
| Гигиенические сертификаты | 3A, EHEDG CoC ASME-BPE |
| Морской сертификат | GL/ ABS/ LR/ BV/ DNV |
| Сертификаты на питьевую воду | KTW/ NSF/ ACS |
| Доп. информация | Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули) диагностические функции Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды) |
Характеристики
| Модель | Deltapilot FMB50 |
