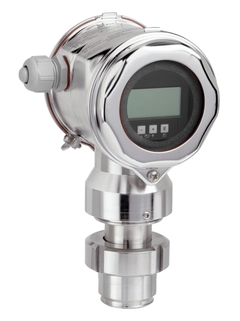

Датчик давления Endress+Hauser Deltapilot FMB70
Описание
Датчик Deltapilot FMB70 с измерительным модулем CONTITE с защитой от конденсата и двухкамерным корпусом, как правило, используется в технологических и гигиенических применениях.
- Присоединение к процессу: резьбовое, фланцевое и гигиеническое присоединение
- Температура процесса: –10 …+100°C (+135°C макс. на 30 минут)
- Диапазон измерения: 0.1 … 10 бар
Описание датчика давления Endress+Hauser Deltapilot FMB70
Датчик Deltapilot FMB70 с измерительным модулем CONTITE с защитой от конденсата и двухкамерным корпусом, как правило, используется в технологических и гигиенических применениях.Разработан для измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах, нечувствителен к наличию пены. Интегрированный модуль хранения данных HistoROM упрощает управление параметрами процесса и устройства. Датчик разработан в соответствии с ГОСТ Р МЭК 61508, регламентирующим функциональную безопасность систем автоматизации (SIL2).
- Для измерения уровня и/или давления.
- Присоединение к процессу: резьбовое, фланцевое и гигиеническое присоединение
- Температура процесса: –10 …+100°C (+135°C макс. на 30 минут)
- Диапазон измерения: 0.1 … 10 бар
- Основная погрешность: ±0.075%
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Герметично уплотненная измерительная ячейка Contite с защитой от конденсата, высокая основная погрешность измерения: ±0.1%, опционально ±0.075% и минимальное влияние температуры благодаря температурной компенсации
- Лучшая воспроизводимость результатов измерения и долгосрочная стабильность
- Модульная концепция для простой замены дисплея или электронного блока
- Резервирование данных HistoROM/M-DAT для настроек прибора и измеренных значений
- Функциональный контроль от измерительного модуля до электронных компонентов
- Беспроблемная и независимая системная интеграция (HART/PA/FF)
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Технические характеристики датчика давления Endress+Hauser Deltapilot FMB70
| Принцип измерения | Гидростатическое давление |
| Характеристики | Преобразователь давления для гидростатического измерения уровня, измерительная ячейка CONTITE с металлической диафрагмой Alloy C276: — герметичная сварка — абсолютная защита от конденсата — стойкость к климатическим условиям — длительная стабильность — минимальное влияние рабочей температуры Компактное исполнение |
| Напряжение питания | 4…20 мА HART 10,5…45 VDC (Non Ex): Ex ia: 10,5…30 В пост.тока PROFIBUS PA: 9…32 В пост.тока (Non Ex) FOUNDATION Fieldbus: 9…32 В пост.тока (Non Ex) |
| Погрешность | Стандарт 0,1% Опция 0,075% |
| Длительная стабильность | 0,05% от верхнего значения диапазона в год |
| Рабочая температура | -10°C…100°C |
| Температура окружающей среды | -40°C…85°C |
| Рабочий диапазон | 100мбар…10бар |
| Наименьший калибруемый шаг шкалы | 25 мбар (3,63 фунт/кв. дюйм) |
| Сопротивление вакуума | 0 мбар абс. |
| Макс. избыточное давление | 40 бар |
| Присоединение к процессу | Резьба: G1 1/2, MNPT1/2 Фланец: DN40…DN100, ASME 1 1/2″…4″, JIS 10K |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 DIN11864-1 NEUMO Varivent N SMS DRD |
| Материал мембраны процесса | 316L, AlloyC, Золото-родий |
| Материал прокладки | Нет, сварная измерительная ячейка |
| Заполняющая жидкость: | Инертное масло, Синтетическое масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4 … 20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0175 MR0103 |
| Гигиенические сертификаты | 3A, EHEDG CoC ASME-BPE |
| Морской сертификат | GL, DNV |
| Сертификаты на питьевую воду | NSF |
| Доп. информация | Золото-родивое покрытие мембраны |
Характеристики
| Модель | FMB70 |
