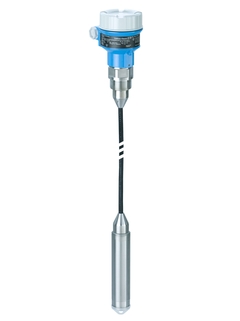

Датчик давления Endress+Hauser Deltapilot FMB52
Описание
Deltapilot FMB52 — кабельное исполнение, включающее фиксированные присоединения к процессу. Используется в обрабатывающей и экологической промышленности.
- Присоединение к процессу: Резьба и фланцы
- Диапазон измерения: 0.1 … 10бар / 100m H2O
Описание датчика давления Endress+Hauser Deltapilot FMB52
Deltapilot FMB52 — кабельное исполнение, включающее фиксированные присоединения к процессу. Данный прибор с измерительной ячейкой Contite обычно используется в обрабатывающей и экологической промышленности. Разработан для измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах, нечувствителен к наличию пены.Для использования в системах с уровнем полноты функциональной безопасности SIL2.
- Для измерения уровня
- Присоединение к процессу: Резьба и фланцы
- Температура процесса: с PE кабелем: -10 … +70°C,
с FEP кабелем: -10 …. +80°C - Диапазон измерения: 0.1 … 10бар / 100m H2O
- Основная погрешность: ±0.2%, ±0.1% (опция)
- Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, сертификат на использование в питьевой воде
Преимущества
- Герметично уплотненная измерительная ячейка Contite с защитой от конденсата, высокая основная погрешность измерения: ±0.2%, опционально±0.1% и минимальное воздействие температуры
- Модульная концепция для простой замены дисплея или электронного блока
- Беспроблемная и независимая системная интеграция (HART/PA/FF)
- Простота и безопасность управления с помощью меню на русском языке: по месту через дисплей, удаленно — с помощью выходов 4…20 мA по протоколу HART, по протоколу PROFIBUS PA или FOUNDATION Fieldbus
- Возможность применения в любой точке мира благодаря наличию большого количества сертификатов.
Технические характеристики датчика давления Endress+Hauser Deltapilot FMB52
| Принцип измерения | Гидростатическое давление |
| Характеристики | Преобразователь давления для измерения давления или гидростатического измерения уровня, с установленной заподлицо металлической измерительной ячейкой CONTITE: — герметично сваренный — абсолютная стойкость к конденсации — стойкость к климатическим воздействиям — долговременная стабильность — минимальная температурная зависимость Тросовое исполнение |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 в пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | 0,2% опция 0,1% |
| Длительная стабильность | 0,05% ВПИ/год |
| Рабочая температура | Кабель PE: -10°C…70°C / 14°F…158°F Кабель FEP: -10°C…80°C / 14°F…176°F |
| Температура окружающей среды | -40°C…85°C (-40°F…185°F) |
| Рабочий диапазон | 100 мбар…10 бар (1,5…150 psi) |
| Наименьший калибруемый шаг шкалы | 10 мбар (1,45 фунт/кв. дюйм) |
| Сопротивление вакуума | 0 мбар абс. |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 40 бар (600 psi) |
| Присоединение к процессу | Резьба: G1 1/2, MNPT1 1/2 Фланец: DN40…DN100, ASME 2″…4″, JIS 10K |
| Материал мембраны процесса | 316L, AlloyC, Золото-родий PE, FEP |
| Материал прокладки | Viton, EPDM, калрез, нет |
| Заполняющая жидкость: | Инертное масло, Синтетическое масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0175 |
| Морской сертификат | GL/ ABS/ LR/ BV/ DNV |
| Сертификаты на питьевую воду | KTW/ NSF/ ACS |
| Доп. информация | Модульная конструкция приборов для измерения перепада давления и рабочего давления (сменный дисплей, унифицированные электронные модули) диагностические функции Полностью герметичная измерительная ячейка Contite (стойкая к конденсату и воздействию окружающей среды) |
Характеристики
| Модель | FMB52 |
