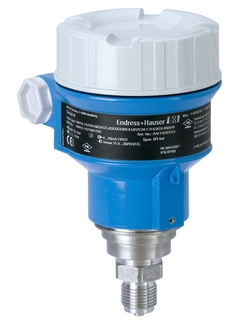

Преобразователь давления измерительный Endress+Hauser Cerabar M PMP51
Описание
Цифровой преобразователь давления Cerabar M PMP51 с металлической мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях.
- Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовое, фланцевое или гигиеническое присоединения
- Температура процесса: -40 … +130°C, 150°C макс. на 1ч.
- Диапазон измерения: -1/0 мбар …+400 бар
Описание преобразователя давления Endress+Hauser Cerabar M PMP51
Цифровой преобразователь давления Cerabar M PMP51 с металлической мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях. PMP51 разработан для решения задач измерения высокого давления до 400 бар. Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. SIL2 в соответствии с ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511 (IEC 61508 и IEC 61511).
- Однокамерный корпус из алюминия или нержавеющей стали (316L).
- Присоединения к процессу: резьбовое, фланцевое или гигиеническое присоединения
- Температура процесса: -40 … +130°C, 150°C макс. на 1ч.
- Диапазон измерения: -1/0 мбар …+400 бар
- Основная погрешность: ±0.1%, «Платиновая» ±0.075%
- Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Точное измерение параметров процесса даже при меняющейся температуре процесса
- Безопасность процесса благодаря небольшому присоединению к процессу заподлицо для гигиенических применений
- Для мониторинга давления процесса в системах до SIL2, сертифицирован по IEC 61508 и IEC 61511 (ГОСТ Р МЭК 61508 и ГОСТ Р МЭК 61511)
- Модульная концепция для простой замены дисплея и блока электроники
- Простая пусконаладка по меню через локальный дисплей, 4 … 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
- Простая и независимая системная интеграция (HART/PA/FF)
- Доступен с установленными вентильными блоками: всегда оптимальная совместимость, всегда протестирован на утечки
Технические характеристики преобразователя давления Endress+Hauser Cerabar M PMP51
| Принцип измерения | Абсолютное и избыточное давление |
| Характеристики | Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой и сварной металлической мембраной |
| Напряжение питания | 4…20 мА HART 11,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 11,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | Стандартный вариант: 0,15% Platinum: 0,075% |
| Длительная стабильность | 0,1% ВПИ/год 0,2% ВПИ/5 лет 0,25% ВПИ/10 лет |
| Рабочая температура | -40°C…130°C (-40°F…266°F 150°C в течение 1 ч (302°F в течение 1 ч) |
| Температура окружающей среды | -40°C…85°C (-40°F…185°F) |
| Рабочий диапазон | 400 мбар…400 бар (15…6000 psi) отн./абс. |
| Наименьший калибруемый шаг шкалы | 20 мбар (0,3 psi) |
| Сопротивление вакуума | 10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения | 20:1 |
| Макс. избыточное давление | 600 бар (9000 psi) |
| Присоединение к процессу | Резьба: G1/2…G2, MNPT1/2…MNPT2 Фланец: DN25…DN80, ASME 1 1/2″…4″, |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 NEUMO Varivent N SMS DRD |
| Материал мембраны процесса | 316L, сплав AlloyC, Родий>Золото |
| Материал прокладки | Нет, приварной измерительный модуль |
| Заполняющая жидкость: | Силиконовое масло, Инертное масло |
| Материал корпуса | Литой алюминий, AISI 316L |
| Связь | 4…20 мА 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности | SIL |
| Сертификаты на конструкцию | EN10204-3.1 NACE MR0175 |
| Гигиенические сертификаты | 3A, EHEDG CoC ASME-BPE |
| Морской сертификат | GL/ABS/LR/BV/DNV |
| Сертификаты на питьевую воду | NSF |
| Замена | PMP51B |
Характеристики
| Модель | M PMP51 |
