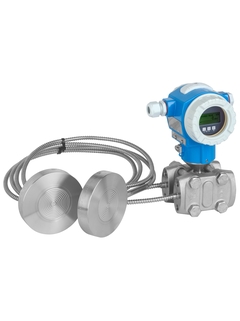

Датчик давления Endress+Hauser Deltabar S FMD78
Описание
Преобразователь дифференциального давления Deltabar S FMD78 для использования во всех отраслях промышленности для непрерывного измерения перепада давления жидкостей, пара и газов.
- Для измерения дифференциального давления, уровня, объема или массы жидкостей.
- Диапазон измерения: 100мбар … +16бар;
Описание датчика давления Endress+Hauser Deltabar S FMD78
Преобразователь дифференциального давления Deltabar S FMD78 с металлическими мембранами и двумя разделительными диафрагмами с капиллярной системой. Для использования во всех отраслях промышленности для непрерывного измерения перепада давления жидкостей, пара и газов. Интегрированный модуль хранения данных HistoROM упрощает управление параметрами процесса и устройства. Разработан в соответствии с IEC 61508 для использования в системах с требованиями по функциональной безопасности SIL3.
- Для измерения дифференциального давления, уровня, объема или массы жидкостей.
- Присоединение к процессу: резьбовое, фланцевое, pancake, гигиеническое
- Температура процесса: -70 … +400°C
- Диапазон измерения: 100мбар … +16бар;
- Основная погрешность: ±0.075%
- Международные и российские сертификаты взрывозащиты, EAC, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Широкое разнообразие присоединений к процессу и материалов мембраны
- Новая мембрана TempC для разделительных диафрагм: минимальное воздействие температуры и низкое время отклика
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах с требованием по функциональной безопасности SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка через русифицированное меню локального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Благодаря модульной конструкции датчик легко заменить или подобрать запчасть
- Независимая системная интеграция (HART/PA/FF)
Технические характеристики датчика давления Endress+Hauser Deltabar S FMD78
| Принцип измерения | Дифференциальное давление |
| Характеристики | Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплонением диафрагмы Модульная конструкция Длительная стабильность Повышенная надежность за счет функций самодиагностики Вторичная защитная оболочка |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (исполнение для безопасных зон): Ex ia: 10,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (исполнение для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (исполнение для безопасных зон) |
| Погрешность | 0,075% + влияние уплонения диафрагмы |
| Длительная стабильность | 0.08 % от верхнего значения диапазона в год 0.14 % от верхнего значения диапазона за 5 лет 0.27 % от верхнего значения диапазона за 10 лет |
| Рабочая температура | -70°C…400°C |
| Температура окружающей среды | -50°C…85°C (-58°F…185°F) |
| Рабочий диапазон | 100 мбар…40 бар (40 дюймов вод. ст…600 psi) |
| Наименьший калибруемый шаг шкалы | 5 мбар (0,075 фунт/кв. дюйм) |
| Сопротивление вакуума | 50 мбар (0,73 psi) |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | 160 бар (2400 psi) |
| Присоединение к процессу | Мембранный разделитель (Pancake, резьба) Фланцы (DIN, ASME) Гигиенические соединения Tri-Clamp ISO2852 |
| Гигиеническое присоединение к процессу | Tri-Clamp DIN11851 NEUMO Varivent SMS DRD Универсальный переходник |
| Материал мембраны процесса | 316L, AlloyC, Тантал, Золото-родий PTFE |
| Материал прокладки | Нет, приваренная разделительная диафрагма |
| Заполняющая жидкость: | Силиконовое масло, Инертное масло, Растительное масло Низкотемпературное масло Высокотемпературное масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | SIL WHG/Защита от перелива |
| Сертификаты на конструкцию | NACE MR0175 EN10204-3.1 |
| Гигиенические сертификаты | 3A, FDA |
| Морской сертификат | GL/ABS |
| Доп. информация | Диагностические функции Мембрана TempC |
| Замена | PMD78B |
Характеристики
| Модель | S FMD78 |
