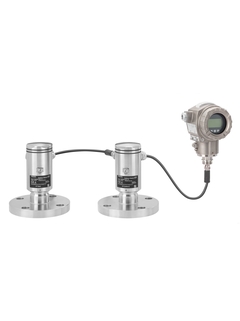

Преобразователь давления измерительный Endress+Hauser Deltabar FMD71
Описание
Электронная система измерения перепада давления Deltabar FMD71 предназначена для измерения давления или уровня, объема или массы жидкостей в резервуарах, находящихся под давлением, или дистилляционных колоннах/испарителях.
- Температура процесса: -40…+150°C
- Диапазон измерения: 100 мбар…40 бар
- Основная погрешность измерения: отдельный датчик — до ±0,05%, система — до ±0,07%
Описание преобразователя давления Endress+Hauser Deltabar FMD71
Электронная система измерения перепада давления Deltabar FMD71 предназначена для измерения давления или уровня, объема или массы жидкостей в резервуарах, находящихся под давлением, или дистилляционных колоннах/испарителях. Датчик высокого давления (ВД) измеряет гидростатическое давление. Датчик низкого давления (НД) измеряет давление над водным столбом. Уровень вычисляется в преобразователе с использованием двух цифровых значений. Данная система избавляет от традиционных проблем измерения перепада давления.
- Присоединения к процессу: различные резьбовые, фланцевые и гигиенические соединения
- Температура процесса: -40…+150°C
- Диапазон измерения: 100 мбар…40 бар
- Основная погрешность измерения: отдельный датчик — до ±0,05%, система — до ±0,07%
- Международные сертификаты взрывозащиты, гигиенические сертификаты
Преимущества
- Повышение эксплуатационной готовности и надежности тех. процесса благодаря избавлению от традиционных проблем с капиллярами
- Устойчивый к перегрузкам сенсор из сверхчистой керамики (99,9% Al2O3)
- Минимальные риски для безопасности благодаря архитектуре и конструкции электронной системы перепада давления
- Максимально низкая стоимость владения за счет сокращения времени установки, обслуживания, простоя и низкой потребности в запасных частях
- Многопараметрическое измерение уровня: перепад давления, давление водного столба и температуры датчиков из одной системы по протоколу HART
- Постоянная индикация общего состояния системы посредством диагностики по протоколу HART
- Высокая воспроизводимость и долговременная стабильность
Технические характеристики преобразователя давления Endress+Hauser Deltabar FMD71
| Принцип измерения | Дифференциальное давление |
| Характеристики | Электронный преобразователь перепада давления с керамическим датчиком (Ceraphire) для измерения уровня, объема или массы в жидкостях. |
| Напряжение питания | 4…20 мА HART: 12…45 В пост. тока (исполнение для безопасных зон) Ex ia: 12…30 В пост. тока |
| Погрешность | 0,075% одного датчика, вариант «PLATINUM»: 0,05% одного датчика |
| Длительная стабильность | 0,05% ВПИ/год для отдельного сенсора |
| Рабочая температура | –25…+150°C |
| Температура окружающей среды | -40…+80°C |
| Рабочий диапазон | 100 мбар…40 бар (1,5…600 psi) |
| Сопротивление вакуума | 0 мбар |
| Макс. ширина перенастройки диапазона измерения | 100 : 1 |
| Макс. избыточное давление | 60 бар (900 фунт/кв. дюйм) |
| Присоединение к процессу | Резьбовые соединения Фланцы (DIN, ASME, JIS) |
| Гигиеническое присоединение к процессу | DIN11851 DIN11864-1 Tri-Clamp DRD Varivent |
| Материал мембраны процесса | Керамический 316L, AlloyC |
| Материал прокладки | Viton, Kalrez, EPDM, NBR, силикон |
| Заполняющая жидкость: | Силиконовое масло |
| Материал корпуса | Литой алюминий Нержавеющая сталь |
| Связь | 4…20 мА HART |
| Сертификаты/Разрешения | ATEX, FM, CSA, IECEx, NEPSI, INMETRO |
| Сертификаты на конструкцию | NACE MR0175, EN10204-3.1, |
| Гигиенические сертификаты | EHEDG, 3A |
Характеристики
| Модель | FMD71 |
