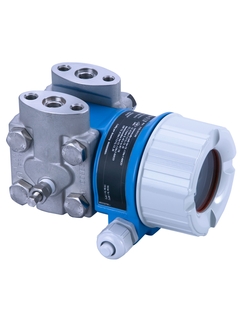

Преобразователь давления измерительный Endress+Hauser Deltabar M PMD55
Описание
Преобразователь дифференциального давления Deltabar M PMD55 с тензорезистивным сенсором и сварной металлической мембраной широко используется во всех отраслях промышленности для непрерывного измерения перепада давления жидкостей, пара и газов.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 … 85°C
- Диапазон измерения: 0.5 мбар … 40 бар
Описание преобразователя давления Endress+Hauser Deltabar M PMD55
Преобразователь дифференциального давления Deltabar M PMD55 с тензорезистивным сенсором и сварной металлической мембраной широко используется во всех отраслях промышленности для непрерывного измерения перепада давления жидкостей, пара и газов. Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. SIL2 в соответствии с IEC 61508 / IEC 61511.
- Для измерения уровня, объема или массы жидкостей, мониторинг дифференциального давления, например в фильтрах и насосах, а также измерение расхода жидкостей, паров и газов (объемного или массового) в сочетании с сужающими устройствами.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 … 85°C
- Диапазон измерения: 0.5 мбар … 40 бар
- Основная погрешность: ±0.1%, «Platinum» ±0.075% (опция)
- Международные и российские сертификаты взрывозащиты (EAC), SIL
Преимущества
- Простая пусконаладка через русифицированное меню локального дисплея по месту или с использованием доп. ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Удобное переключение (замена) камер высокого и низкого давления через электронный переключатель (DIP) в главном блоке электроники
- Компактный дизайн и модульная конструкция позволяет сократить затраты и оптимизировать фонд ЗИП
- Измерение давления в системах функциональной безопасности в соответствии с SIL2, сертифицирован по IEC 61508 и IEC 61511
- Применение во всем мире благодаря наличию широкого спектра сертификатов для различных отраслей промышленности и областей применения
Технические характеристики преобразователя давления Endress+Hauser Deltabar M PMD55
| Принцип измерения | Дифференциальное давление |
| Характеристики | Цифровой преобразователь с металлическими измерительными диафрагмами Компактная модульная конструкция Длительная стабильность |
| Напряжение питания | 4…20 мА HART 11,5…45 В пост. тока (для безопасных зон): Ex ia: 11,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (для безопасных зон) |
| Погрешность | стандартная калибровка 0.1% Калибровка «PLATINUM» 0,075% |
| Длительная стабильность | 0,05% ВПИ/год 0,13% ВПИ/5 лет 0.23% ВПИ/ 10 лет |
| Рабочая температура | -40°C…85°C (-40°F…185°F) |
| Температура окружающей среды | -40°C…85°C |
| Рабочий диапазон | 10 мбар…40 бар (0,15…580 psi) |
| Наименьший калибруемый шаг шкалы | 10 мбар (0,15 psi) |
| Макс. ширина перенастройки диапазона измерения | 20:1 |
| Макс. избыточное давление | на одной стороне: 160 бар (2300 psi) |
| Присоединение к процессу | 1/4-18 NPT |
| Материал мембраны процесса | 316L, AlloyC, |
| Материал прокладки | Viton, PTFE, EPDM, NBR |
| Заполняющая жидкость: | Силиконовое масло Инертное масло |
| Материал корпуса | Литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI |
| Сертификаты безопасности | SIL |
| Сертификаты на конструкцию | NACE MR0175 EN10204-3.1 |
| Замена | PMD55B |
Характеристики
| Модель | M PMD55 |
