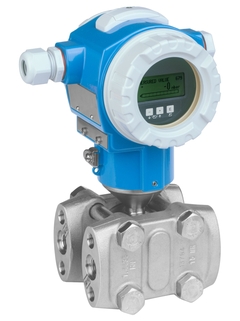

Преобразователь давления измерительный Endress+Hauser Deltabar S PMD75
Описание
Преобразователь дифференциального давления Deltabar S PMD75 с пьезорезистивным датчиком и сварной металлической мембраной используется во всех отраслях промышленности для непрерывного измерения жидкостей, пара и газов.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 … +85°C
- Диапазон измерения: 0.25мбар … 40бар
Описание преобразователя давления Endress+Hauser Deltabar S PMD75
Преобразователь дифференциального давления Deltabar S PMD75 с пьезорезистивным датчиком и сварной металлической мембраной используется во всех отраслях промышленности для непрерывного измерения жидкостей, пара и газов. Управление при помощи 3 кнопок и русифицированное меню обеспечивает простую пусконаладку и эксплуатацию. Встроенный модуль данных HistoROM обеспечивает простое и удобное управление параметрами процесса и прибора. Разработан в соответствии с IEC 61508 для использования в системах с уровнем функциональной безопасности SIL2/3.
- Для измерения уровня, объема или массы жидкостей, мониторинга перепада давления, а также измерения расхода (объемного или массового) газов, пара и жидкостей в сочетании с сужающими устройствами.
- Присоединение к процессу: резьбовое
- Температура процесса: -40 … +85°C
- Диапазон измерения: 0.25мбар … 40бар
- Погрешность: ±0.05%, «Platinum» ±0.035% (опция)
- Международные и российские сертификаты взрывозащиты, EAC, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
- Высочайшая точность, воспроизводимость и долговременная стабильность
- Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах функциональной безопасности SIL2/3, сертифицирован по IEC 61508
- Простая пусконаладка через русифицированное меню локального дисплея или с использованием ПО (коммуникатора) по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus
- Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
- Модульная конструкция и универсальность запчастей обеспечивает сокращение затрат на фонд ЗИП
- Устойчивость к перегрузке до 420бар / 42МПа / 6300psi, мониторинг функциональности
- Независимая системная интеграция (HART/PA/FF)
Технические характеристики преобразователя давления Endress+Hauser Deltabar S PMD75
| Принцип измерения | Дифференциальное давление |
| Характеристики | Цифровой преобразователь с металлическими изметельными диафрагмами Модульная конструкция Длительная стабильность Высокое статическое давление/Защита от перенапряжения Вторичный защитный корпус |
| Напряжение питания | 4…20 мА HART 10,5…45 В пост. тока (для безопасных зон): Ex ia: 10,5…30 В пост. тока PROFIBUS PA: 9…32 В пост. тока (для безопасных зон) FOUNDATION Fieldbus: 9…32 В пост. тока (для безопасных зон) |
| Погрешность | 0,075% Калибровка «PLATINUM» 0,05% |
| Длительная стабильность | 0.03 % от верхнего значения диапазона в год 0.05 % от верхнего значения диапазона за 5 лет 0.08 % от верхнего значения диапазона за 10 лет |
| Рабочая температура | -40°C…85°C (-40°F…185°F) |
| Температура окружающей среды | -50°C…85°C (-58°F…185°F) |
| Рабочий диапазон | 10 мбар…250 бар (0,15…3750 psi) |
| Наименьший калибруемый шаг шкалы | 1 мбар (0,015 фунт/кв. дюйм) |
| Сопротивление вакуума | 50 мбар (0,73 psi) |
| Макс. ширина перенастройки диапазона измерения | 100:1 |
| Макс. избыточное давление | на одну сторону: 420 бар |
| Присоединение к процессу | 1/4-18NPT RC1/4″ |
| Материал мембраны процесса | 316L, AlloyC, Тантал Золото-родиевое покрытие |
| Материал прокладки | Viton, PTFE, EPDM, NBR |
| Заполняющая жидкость: | Силиконовое масло Инертное масло |
| Материал корпуса | 316L, литой алюминий |
| Связь | 4…20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC |
| Сертификаты безопасности | Защита от перелива WHG SIL |
| Сертификаты на конструкцию | NACE MR0103 EN10204-3.1 |
| Морской сертификат | GL/ ABS |
| Доп. информация | Функции диагностики |
| Замена | PMD75B |
Характеристики
| Модель | S PMD75 |
