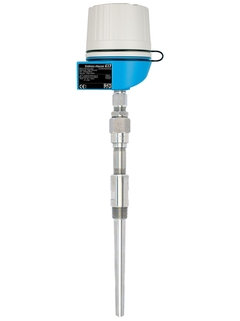

Преобразователь термоэлектрический Endress+Hauser TC66
Описание
Термопара TC66 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химическая и нефтехимическая промышленность.
- Диапазон измерений: –40 до 1 100 °C
- Максимальное рабочее давление: до 100 бар (в зависимости от присоединения к процессу)
- Степень защиты: IP68
Описание преобразователя термоэлектрического Endress+Hauser TC66
Термопара TC66 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, а также химическая и нефтехимическая промышленность. Термопара выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –40 до 1 100 °C
- Максимальное рабочее давление: до 100 бар (в зависимости от присоединения к процессу)
- Степень защиты: IP68
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора
Технические характеристики преобразователя термоэлектрического Endress+Hauser TC66
| Принцип измерения | Термопара |
| Характеристики / Применение | американские размеры модульная система измерения температуры для высокоинтенсивных областей применения подходит для использования во взрывоопасных зонах с шейкой с термогильзой / защитной гильзой (металлической) |
| Термогильза / защитная трубка | цельноточеная (сверление) |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 20 мм (0,79») 24 мм (0,94») 25 мм (0,98») |
| Максимальная длина по запросу | до 5000,00 мм (196,85») |
| Материал защитной трубки/термогильзы | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) Alloy C276 Alloy 400 |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: NPT3/4″ NPT1″ фланец: ASME 1″ 150 RF (B16.5) ASME 1″ 300 RF (B16.5) ASME 1″ 600 RF (B16.5) ASME 1,5″ 150 RF (B16.5) ASME 1,5″ 300 RF (B16.5) ASME 1,5″ 600 RF (B16.5) ASME 2″ 300 RF (B16.5) ASME 2″ 600 RF (B16.5) |
| Форма наконечника датчика | прямой суженный |
| Шероховатость поверхности Ra | 1,6 мкм (63,0 мкдюйма) |
| Диапазон рабочих температур | Тип K: -40 °C…1100 °C Тип J: -200 °C …750 °C |
| Макс. рабочее давление (статическое) | при 20 °C: 500 бар (7252 psi) |
| Погрешность | класс 1 согласно ГОСТ Р МЭК 60584 |
| Время отклика | в зависимости от конфигурации t50 = 3 с t90 = 7 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II IECEx NEPSI EAC Ex Взрывозащита |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
Характеристики
| Модель | TC66 |
