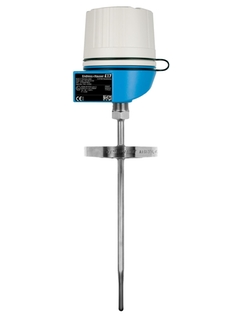

Термопреобразователь сопротивления платиновый Endress+Hauser TR61
Рекомендуем
Описание
Термопреобразователь сопротивления TR61 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия.
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP68
Описание термопреобразователя сопротивления Endress+Hauser TR61
Термопреобразователь сопротивления TR61 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия. Термопреобразователь выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP68
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Высокая универсальность благодаря модульной конструкции и взаимозаменяемости компонентов прибора
Технические характеристики термопреобразователя сопротивления Endress+Hauser TR61
| Принцип измерения | Терморезистор |
| Характеристики / Применение | Метрическое исполнение модульная система измерения температуры для высокоинтенсивных областей применения подходит для использования во взрывоопасных зонах с горловиной с термогильзой / защитной гильзой (металлической) возможность использования со вставкой StrongSens |
| Термогильза / защитная трубка | сварная защитная трубка |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 9,0 мм (0,35») 11,0 мм (0,43») 12,0 мм (0,47») |
| Максимальная длина по запросу | до 10000,00 мм (393,70») |
| Материал защитной трубки/термогильзы | 1.4404 (316L) 1.4571 (316Ti) Alloy C276 (2.4819) |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: G1/2″ G3/4″ G1″ NPT1/2″ NPT3/4″ M20x1,5 компрессионный фитинг: G1/2″ фланец: ASME 1″ 150 RF (B16.5) ASME 1″ 300 RF (B16.5) DN25 PN40 B1 (EN1092) DN40 PN40 B1(EN1092) DN50 PN40 B1 (EN1092) |
| Форма наконечника датчика | прямой усеченный суженный |
| Шероховатость поверхности Ra | Не определено |
| Диапазон рабочих температур | PT100 TF StrongSens: -50 °C …500 °C (58 °F …932 °F) PT100 WW: -200 °C …600 °C (-328 °F …1112 °F) PT100 TF: -50 °C …400 °C (58 °F …752 °F) |
| Макс. рабочее давление (статическое) | при 20 °C: 100 бар (1450 psi) |
| Погрешность | класс A согласно IEC 60751 класс AA согласно IEC 60751 |
| Время отклика | в зависимости от конфигурации t50 = 8 с t90 = 21 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II IECEx NEPSI EAC Ex Взрывозащита |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
Характеристики
| Модель | TR61 |
