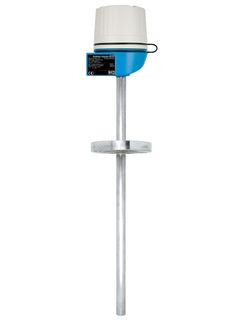

Термопреобразователь сопротивления платиновый Endress+Hauser TR63
Описание
Термопреобразователь сопротивления TR63 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия.
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP68
Описание термопреобразователя сопротивления Endress+Hauser TR63
Термопреобразователь сопротивления TR63 предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобыча, нефтепереработка, химия и нефтехимия. Термопреобразователь выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами протокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).
- Тяжелые промышленные применения
- Добыча и переработка углеводородов, химическая и нефтехимическая отрасли промышленности
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 100 бар (в зависимости от конфигурации)
- Степень защиты: IP68
Преимущества
- Тип взрывозащиты: Ex ia, Ex d
- Модульность, универсальность конструкции (DIN 43772)
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Широкий выбор присоединений к процессу: резьбы, компрессионные фитинги, фланцы
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Сертификат морского регистра
Технические характеристики термопреобразователя сопротивления Endress+Hauser TR63
| Принцип измерения | Терморезистор |
| Характеристики / Применение | американские размеры модульная система измерения температуры для высокоинтенсивных областей применения подходит для использования во взрывоопасных зонах фланцевое присоединение к процессу с горловиной с термогильзой / защитной гильзой (металлической) |
| Термогильза / защитная трубка | сварная защитная трубка |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 1/4″ SCH80 1/2″ SCH80 1/2″ SCH40 3/4″ SCH80 3/4″ SCH40 |
| Максимальная длина по запросу | до 10000,00 мм (393,70») |
| Материал защитной трубки/термогильзы | 1.4404 (316) 1.4749 (~446) |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: NPT1/2″ NPT3/4″ NPT1″ фланец: ASME 1″ 150 RF (B16.5) ASME 1″ 300 RF (B16.5) ASME 1″ 600 RF (B16.5) ASME 1,5″ 150 RF (B16.5) ASME 1,5″ 300 RF (B16.5) ASME 1,5″ 600 RF (B16.5) ASME 2″ 300 RF (B16.5) ASME 2″ 600 RF (B16.5) |
| Форма наконечника датчика | прямой усеченный |
| Шероховатость поверхности Ra | Не определено |
| Диапазон рабочих температур | PT100 TF StrongSens: -50 °C …500 °C (58 °F …932 °F) PT100 WW: -200 °C …600 °C (-328 °F …1112 °F) PT100 TF: -50 °C …400 °C (58 °F …752 °F) |
| Макс. рабочее давление (статическое) | при 20 °C: 100 бар (1450 psi) |
| Погрешность | класс A согласно ГОСТ Р МЭК 60751 класс AA согласно ГОСТ Р МЭК 60751 |
| Время отклика | в зависимости от конфигурации t50 = 4 с t90 = 8 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II IECEx NEPSI EAC Ex Взрывозащита |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) Морской сертификат |
Характеристики
| Модель | TR63 |
