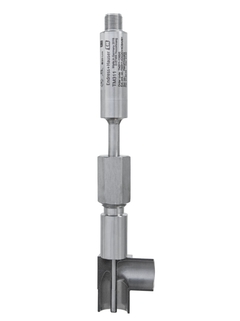

Датчик температуры с аналоговым преобразователем Endress+Hauser iTHERM CompactLine TM311
Описание
Компактный термометр измеряет рабочую температуру с помощью сенсора Pt100 (класс A, 4-проводный). Встроенный преобразователь (опция) преобразует входной сигнал от Pt100. В исполнении со встроенным электронным модулем прибор автоматически определяет способ подключения (IO-Link или 4…20 мА).
- Диапазон измерений: -50…+200 °C
- Диапазон давления: до 50 бар
- Степень защиты: IP69
- Выход
Без электронного модуля: Pt100 (4-проводное подключение)
С электронным модулем: IO-Link, 4…20 мА, 1 переключаемый выход PNP (в зависимости от типа подключения)
Описание датчика температуры Endress+Hauser iTHERM CompactLine TM311
Компактный термометр измеряет рабочую температуру с помощью сенсора Pt100 (класс A, 4-проводный). Встроенный преобразователь (опция) преобразует входной сигнал от Pt100. В исполнении со встроенным электронным модулем прибор автоматически определяет способ подключения (IO-Link или 4…20 мА).
- Универсальный прибор для широкого спектра гигиенических и асептических областей применения в пищевой и фармацевтической промышленности, а также для оптимальной стандартизации на предприятиях тяжелых отраслей
- Диапазон измерений: -50…+200 °C
- Диапазон давления: до 50 бар
- Степень защиты: IP69
- Выход
Без электронного модуля: Pt100 (4-проводное подключение)
С электронным модулем: IO-Link, 4…20 мА, 1 переключаемый выход PNP (в зависимости от типа подключения)
Преимущества
- Быстрый монтаж и простой ввод в эксплуатацию:- Компактная конструкция полностью из нержавеющей стали- Простое электрическое подключение: соединение M12 со степенью защиты IP69 — Pt100, 4-проводное подключение или универсальный выход (IO-Link / 4…20 мА)- Предустановленный диапазон измерений
- Превосходные метрологические характеристики благодаря инновационной технологии датчика:- Сверхмалое время отклика- Высокая точность измерений даже при небольшой глубине погружения- Снижение погрешности измерений за счет согласования преобразователя и датчика
- Надежность работы, подтвержденная сертификатами:- Безопасность прибора по EN610101-1 и CSA C/US- Электромагнитная совместимость по NAMUR NE21- Диагностическая информация по NAMUR NE43- Конструкция, допускающая гигиеническое применение, с маркировкой 3-A- Морской сертификат
Технические характеристики датчика температуры Endress+Hauser iTHERM CompactLine TM311
| Принцип измерения | Терморезистор |
| Характеристики / Применение | metric and imperial style compact temperature probe fast response time high accuracy standard and hygienic design hygienic process connection threaded process connection |
| Термогильза / защитная трубка | без защитной гильзы сварная защитная гильза тройник и угловой элемент |
| Вставка/чувствительный элемент | Трубное исполнение, изолированные провода, не гибкие |
| Внешний диаметр защитной трубки / вставки | 3,0 мм 6,0 мм |
| Максимальная длина по запросу | до 600,00 мм |
| Материал защитной трубки/термогильзы | 1.4435 дельта-феррит < 1% 316L |
| Присоединение к процессу | компрессионный фитинг Резьба Приварной адаптер Зажимные соединения в соответствии с ISO2852 Резьбовое соединение в соответствии с DIN 11851 Трубное резьбовое соединение с асептической резьбой по DIN 11864-1 Металлическая система уплотнения резьба в соответствии с ISO 228 для адаптера liquiphant Varivent SMS 1147 Т-образная и угловая муфта |
| Форма наконечника датчика | прямой усеченный |
| Шероховатость поверхности Ra | 0,76 мкм (29,92 мкд) 0,38 мкм (14,96 мкд) 0,38 мкм (14,96 мкд) с электрополировкой |
| Диапазон рабочих температур | PT 100: -50 °C …200 °C (-58 °F …392 °F) |
| Макс. рабочее давление (статическое) | при 20 °C: 50 бар |
| Погрешность | класс A в соотв. с IEC 60751 |
| Время отклика | t50 = 1 с t90 = 2 с |
| Встраиваемый нормирующий преобразователь | нет (4…20мА, IO-Link) |
| Взрывозащита | 3A, EHEDG, ASME BPE, FDA, TSE 1935/2004, 2023/2006, 10/2011 DNVGL, BV cCSAus EAC RCM |
Характеристики
| Модель | TM311 |
