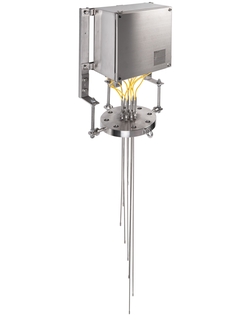

Многозонный датчик температуры Endress+Hauser iTHERM TMS01
Описание
Соответствуя самым высоким стандартам безопасности, iTHERM TMS01 может быть адаптирован для различных применений. Сгибаемый в 3D-макет, он обеспечивает полный температурный профиль всего лишь с помощью одной насадки.
- Нефтехимическая промышленность
- Нефтегазовая промышленность
Описание датчика температуры Endress+Hauser iTHERM TMS01
Соответствуя самым высоким стандартам безопасности, iTHERM TMS01 может быть адаптирован для различных применений. Сгибаемый в 3D-макет, он обеспечивает полный температурный профиль всего лишь с помощью одной насадки. Устройство можно конфигурировать с термогильзами или без них для оптимального времени отклика, механической прочности или возможности замены датчиков. Он может быть изготовлен по технологии TC или RTD или с нашими iTHERM StrongSens.
- Нефтехимическая промышленность
- Нефтегазовая промышленность
- Тяжелые химические процессы
Преимущества
- Простой в использовании прибор с модульной и гибкой конструкцией, готовый к установке либо для прямых контактных измерений, либо с помощью защитных трубок, предназначенных для датчиков. Устройство также может быть установлено в уже установленные термогильзы
- Бесконечное количество схем распределения 3D-датчиков для любой желаемой конфигурации мониторинга процесса
- Высокая степень персонализации благодаря модульной конструкции изделия для простоты установки, интеграции в процесс и технического обслуживания
- Высокая степень совместимости с процессами вставки в соответствии со стандартами IEC 60584, ASTM E230 и IEC 60751
- Встроенная электронная тепловая защита для максимальной долговечности изделия
- Соответствие различным типам защиты для использования во взрывоопасных зонах для упрощения интеграции в технологический процесс
Технические характеристики датчика температуры Endress+Hauser iTHERM TMS01
| Принцип измерения | Терморезистор |
| Характеристики / Применение | метрическое исполнение удобство в использовании подходит для взрывоопасных зон фланцевое присоединение к процессу легкие химические процессы 3-мерные распределения датчиков модульная конструкция сменные датчики во время простоев |
| Термогильза / защитная трубка | нет (для датчиков в прямом контакте) есть (для сменных датчиков) есть (для усиленной механической защиты) Набор термогильз, по одной на каждый датчик |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий с минеральной изоляцией (MI), гибкий, с собственной термогильзой |
| Внешний диаметр защитной трубки / вставки | 6,0 мм (0,24») 8,0 мм (0,31») 10,29 мм (1/8») |
| Максимальная длина по запросу | до 30000,00 мм (1181») |
| Материал защитной трубки/термогильзы | 1.4401 (316) 1.4435 (316L) 1.4541 (321) 1.4550 (347) Alloy 600 (2.4816) |
| Присоединение к процессу | фланец: 2″ ASME/ANSI B16.5 150 …600 3″ ASME/ANSI B16.5 150 …600 4″ ASME/ANSI B16.5 150 …600 6″ ASME/ANSI B16.5 150 …600 8″ ASME/ANSI B16.5 150 …600 DN80 EN/DIN 1092.1 PN10 …PN100 DN100 EN/DIN 1092.1 PN10 …PN100 DN125 EN/DIN 1092.1 PN10 …PN100 DN150 EN/DIN 1092.1 PN10 …PN100 DN200 EN/DIN 1092.1 PN10 …PN100 |
| Форма наконечника датчика | прямой |
| Диапазон рабочих температур | Тип K: -270 °C …1.100 °C Тип J: -210 °C …760 °C Тип N: -270 °C …1100 °C Тип T: -270 °C …370 °C |
| Макс. рабочее давление (статическое) | при 20 °C: 100 бар (1450 psi) |
| Погрешность | класс 2 по ГОСТ Р МЭК 60584 ASTM E230 и ANSI MC 96.1 |
| Время отклика | в зависимости от конфигурации: ТП: t50 = 2 с t90 = 5 с ТС: t50 = 0,8с t90 = 2с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX IECEX |
| Взрывозащита | SIL (только для преобразователя) |
Характеристики
| Модель | TMS01 |
