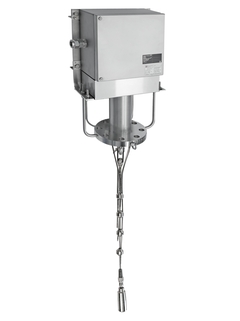

Многозонный датчик температуры Endress+Hauser iTHERM TMS31
Описание
iTHERM TMS31 — это универсальный модульный многоточечный температурный узел, предназначенный для определения и профилирования средней температуры в силосах для хранения зерна, органических сыпучих материалов и в резервуарах для хранения нефти, топлива.
- Резервуары для хранения нефти
- Силосы для сыпучих материалов
Описание датчика температуры Endress+Hauser iTHERM TMS31
iTHERM TMS31 — это универсальный модульный многоточечный температурный узел, предназначенный для определения и профилирования средней температуры в силосах для хранения зерна, органических сыпучих материалов и в резервуарах для хранения нефти, топлива.
Механическая прочность устройства и точные температурные датчики обеспечивают необходимые характеристики для безопасного, надежного и экономичного хранения продукции. В стандартной конфигурации устройство поставляется с 20 термопарными (TC) или RTD датчиками, установленными на первичном металлическом тросе.
- Резервуары для хранения нефти
- Силосы для сыпучих материалов
Преимущества
- Простая установка и интеграция процесса благодаря высокой степени персонализации
- Гибкий трос, адаптирующийся к различным условиям эксплуатации силосов или резервуаров (наполнение, опорожнение, хранение, …)
- Искробезопасное устройство для использования во взрывоопасных зонах
- Высокопрочная конструкция для длительного срока службы изделия и непрерывного контроля в любых условиях
Технические характеристики датчика температуры Endress+Hauser iTHERM TMS31
| Принцип измерения | Терморезистор |
| Характеристики / Применение | метрические размеры британские размеры простота использования подходит для применения во взрывоопасных зонах присоединение к процессу: фланцевое хранение линейное распределение датчиков модульная конструкция |
| Термогильза / защитная трубка | нет (не предназначен для использования с термогильзой) |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 25 мм 37 мм |
| Максимальная длина по запросу | до 60000,00 мм (2360») |
| Материал защитной трубки/термогильзы | 1.4401 (316) 1.4435 (316L) |
| Присоединение к процессу | Фланец: 1 1/2″ ASME/ANSI B16.5 150 …300 2″ ASME/ANSI B16.5 150 …300 3″ ASME/ANSI B16.5 150 ..300 4″ASME/ANSI B16.5 150 ..300 DN40 EN/DIN 1092.1 PN16 …PN40 DN50 EN/DIN 1092.1 PN16 …PN40 DN80 EN/DIN 1092.1 PN16 …PN40 DN100 EN/DIN 1092.1 PN16 …PN40 |
| Форма наконечника датчика | прямой |
| Диапазон рабочих температур | Тип K: -270 °C … 800 °C Тип J: -210 °C … 520 °C Pt100 WW; 3 мм; 316L; -200…600°C Pt100 StrongSens; 6 мм; 316L; -50…500°C Pt100 TF; 3 мм; 316L; -50…400°C |
| Макс. рабочее давление (статическое) | при 20°C: 40 бар (580 psi) |
| Погрешность | класс 1 в соотв. с IEC 60584 класс 2 в соотв. с IEC 60584 Спец.класс ASTM E230 и ANSI MC 96.1 IEC60751 класс A IEC60751 класс AA |
| Время отклика | ТП t50 = 1 с t90 = 2 с ТС t50 = 3 с t90 = 6 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX IECEX UL FM CSA |
| Взрывозащита | SIL (только для преобразователя) |
Характеристики
| Модель | TMS31 |
