Гильза защитная Endress+Hauser TW10
Описание

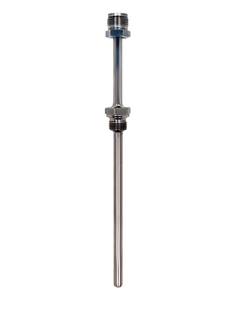

Термогильза представляет собой металлическую трубку с резьбовым присоединением к процессу и резьбовым присоединением к термометру, имеет удлинительную шейку. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части. Внутренний диаметр гильзы подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.
Термогильза TW10 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Термогильза TW10 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Описание гильзы защитной Endress+Hauser TW10
Термогильза представляет собой металлическую трубку с резьбовым присоединением к процессу и резьбовым присоединением к термометру, имеет удлинительную шейку. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части. Внутренний диаметр гильзы подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.
Термогильза TW10 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Наконечник гильзы может иметь суженную форму для сокращения времени отклика
- Любая глубина погружения с шагом 1мм
- Шероховатость поверхности Ra < 0,8 мкм
- Материалы: 316L, 316Ti, Inconel 600, Hastelloy C276
- Доступен широкий выбор стандартных резьбовых присоединений к процессу
- Возможен заказ сертификатов на материалы по стандарту EN 10204-3.1
- Проверка качества сварных швов с помощью проникающего красителя
Технические характеристики гильзы защитной Endress+Hauser TW10
| Принцип измерения | Сварная термогильза |
| Характеристики / Применение | метрические размеры DIN 43772, форма 2G/3G резьбовое присоединение к процессу с горловиной |
| Соединительная головка | внешняя резьба: M24 x 1,5 1/2″ NPT |
| Макс. стандартная погружная длина | 4000 мм (157,48″) |
| Максимальная длина по запросу | 10000 мм (393,7″) |
| Присоединение к процессу | резьба: G1/2″ G1/2″ G3/4″ G1″ 1/2″ NPT 3/4″ NPT R1/2″ R3/4″ R1″ M20 x 1,5 |
| Внутренний диаметр защитной гильзы | 9 мм (0,35″) 11 мм (0,43″) 12 мм (0,47″) 15 мм (0,59″) |
| Материал смачиваемых частей | 1.4404 (316L) 1.4571 (316Ti) 2.4816 (Alloy 600) 2.4819 (Alloy C276) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 0,8 мкм (31,50 мкдюйма) |
| Форма наконечника датчика | прямой усеченный суженный |
| Диапазон температуры | -200…1100 °C (-328…2012 °F) |
| Макс. рабочее давление (статическое) | 50 бар (725 psi) |
| Макс. рабочее давление при температуре +400 °C | в зависимости от присоединения к процессу |
Характеристики
| Модель | TW10 |
