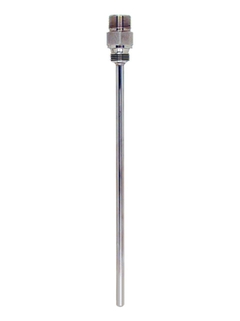

Гильза защитная Endress+Hauser TW11
Описание
Термогильза TW11 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части.
Описание гильзы защитной Endress+Hauser TW11
Термогильза представляет собой металлическую трубку с резьбовым присоединением к процессу и резьбовым присоединением к термометру. Доступен широкий выбор резьбовых присоединений к процессу и материалов погружной части. Гильза имеет шестигранную удлинительную часть для удобства монтажа на трубопровод или резервуар, внутренний диаметр подходит для монтажа термометров сопротивления или термопар с диаметром зонда 3 или 6мм.
Термогильза TW11 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Наконечник гильзы может иметь суженную форму для сокращения времени отклика
- Любая глубина погружения с шагом 1мм
- Шероховатость поверхности Ra < 0,8 мкм
- Изготовлена из нержавеющей стали марок 316, 316L или 316Ti
- Доступен широкий выбор стандартных резьбовых присоединений к процессу
- Возможен заказ сертификатов на материалы по стандарту EN 10204-3.1
- Проверка качества сварных швов с помощью проникающего красителя
Технические характеристики гильзы защитной Endress+Hauser TW11
| Принцип измерения | Сварная термогильза |
| Характеристики / Применение | метрические размеры DIN 43772, форма 2/3 резьбовое присоединение к процессу без горловины |
| Соединительная головка | внешняя резьба: M24 x 1,5 1/2″ NPT |
| Макс. стандартная погружная длина | 4000 мм (157,48″) |
| Максимальная длина по запросу | 10000 мм (393,7″) |
| Присоединение к процессу | резьба: G3/8″ G1/2″ G3/4″ 1/2″ NPT 3/4″ NPT R1/2″ R3/4″ R1″ M20 x 1,5 |
| Внутренний диаметр защитной гильзы | 9 мм (0,35″) 11 мм (0,43″) 12 мм (0,47″) 14 мм (0,55″) 15 мм (0,59″) |
| Материал смачиваемых частей | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 0,8 мкм (31,50 мкдюйма) |
| Форма наконечника датчика | прямой усеченный суженный |
| Диапазон температуры | -200…700 °C (-328…1292 °F) |
| Макс. рабочее давление (статическое) | 50 бар (725 psi) |
| Макс. рабочее давление при температуре +400 °C | в зависимости от присоединения к процессу |
Характеристики
| Модель | TW11 |
