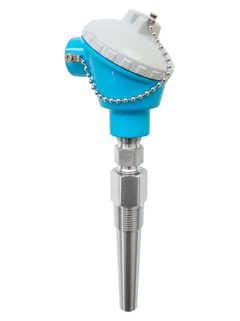

Промышленный датчик температуры Endress+Hauser TH13
Датчики в сборе могут использоваться в таких отраслях промышленности, как:
- Химическая промышленность
- Нефтехимия
- Электростанции
- Нефтеперерабатывающие заводы
- Морские платформы
Описание датчика температуры Endress+Hauser TH13
Надежный прибор с гильзой из стержня представляет собой комплектное устройство, готовое к использованию с различными головками преобразователя корпуса в соответствии с требованиями применения и занимаемого пространства. Устройство обеспечивает повышенную точность и надежность измерений. Разнообразие технологических соединений, размеров и материалов (например, 316L SS и Hastelloy C276) обеспечивает гибкие возможности применения.
Датчики температуры TH13 представляют собой сборки ТДС, устанавливаемые в термогильзы, и предназначены для использования во всех типах технологических процессов, включая тяжелую промышленность, благодаря своей прочной конструкции.
Датчик состоит из измерительного зонда с изолированным элементом RTD, оболочки и термогильзы из материала barstock.
Датчики в сборе могут использоваться в таких отраслях промышленности, как:
- Химическая промышленность
- Нефтехимия
- Электростанции
- Нефтеперерабатывающие заводы
- Морские платформы
Преимущества
- Высокая гибкость благодаря модульной сборке со стандартными клеммными головками и индивидуальной длине погружения
- Единый источник решений для измерения температуры. Преобразователь мирового класса со встроенным датчиком для тяжелых технологических приложений. Снимайте и устанавливайте прямо из коробки!
- Улучшенная гальваническая изоляция большинства устройств (2 кВ)
- Упрощенная структура модели: Конкурентоспособная цена, отличное соотношение цены и качества. Простота заказа и повторного заказа. Один номер модели включает в себя датчик и преобразователь в сборе для полного точечного решения.
- Все датчики iTEMP® обеспечивают долгосрочную стабильность ≤ 0,05 % в год
- Быстрое время отклика благодаря уменьшенной/конической форме наконечника
- Головной преобразователь с простым выбором: Аналоговый выход 4-20 мА, HART®, PROFIBUS® PA или FOUNDATION Fieldbus™
Технические характеристики датчика температуры Endress+Hauser TH13
| Принцип измерения | Терморезистор |
| Характеристики / Применение | американские размеры модульная система измерения температуры резьбовое присоединение к процессу присоединение к процессу как приварное исполнение с удлинителем с защитной гильзой |
| Термогильза / защитная трубка | цельноточеная (сверление) |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий с изоляцией из PTFE, жесткий |
| Внешний диаметр защитной трубки / вставки | 3/4» (19,05 мм) 1» (25,40 мм) 17/16» (26,99 мм) 15,88 мм …33,40 мм (0,63» …1,31») |
| Максимальная длина по запросу | до 609 мм (24″) по запросу |
| Материал защитной трубки/термогильзы | 316/316L остальные по запросу |
| Дополнительное покрытие | По запросу |
| Присоединение к процессу | внешняя резьба: NPT1/2″ NPT3/4″ NPT1″ приварное исполнение сварка враструб 1″ |
| Форма наконечника датчика | усеченный суженный прямой |
| Шероховатость поверхности Ra | 0.80 μм (32 μin) |
| Диапазон рабочих температур | PT 100 WW: -200 °C…600 °C (-328 °F…1112 °F) StrongSens: -50 °C … 500 °C (-58 °F … 932 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F) |
| Макс. рабочее давление (статическое) | при 20 °C: 100 бар (1450 psi) зависит от конфигурации |
| Погрешность | класс АА согласно IEC 60751 класс A согласно IEC 60751 класс B согласно IEC 60751 |
| Время отклика | в зависимости от конфигурации |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | только преобразователь FM IS CSA IS FM/CSA IS |
| Взрывозащита | SIL (только для преобразователя) |
| Модель | TH13 |
