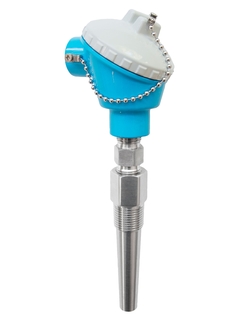

Промышленный датчик температуры Endress+Hauser TH53
- Химикаты
- Нефтехимия
- Электростанции
- Нефтеперерабатывающие заводы
- Морские платформы
Описание датчика температуры Endress+Hauser TH53
Высокомодульный термометр используется в различных областях применения с жесткими условиями окружающей среды, например, на электростанциях, нефтеперерабатывающих заводах, в химической или нефтехимической промышленности. Прочный прибор с гильзой и преобразователем с различными головками представляет собой готовое к использованию устройство с повышенной точностью и надежностью измерений. Разнообразие технологических соединений, размеров и материалов, таких как SS316, INCONEL600, Hastelloy C276, Titan или Monel, обеспечивают гибкие возможности применения.
Датчики температуры TH53 представляют собой сборки термопар, устанавливаемые в термогильзы, и предназначены для использования во всех типах технологических процессов, включая тяжелую промышленность, благодаря своей прочной конструкции. Они состоят из термопары с изоляцией из оксида магния в качестве измерительного зонда и гильзы, изготовленной из прутка.
Датчики в сборе могут использоваться в таких отраслях промышленности, как:
- Химикаты
- Нефтехимия
- Электростанции
- Нефтеперерабатывающие заводы
- Морские платформы
Преимущества
- Один источник решений для измерения температуры. Преобразователь мирового класса со встроенным датчиком для тяжелых технологических процессов.
- Снимайте и устанавливайте прямо из коробки!
- Улучшенная гальваническая изоляция большинства устройств (2 кВ).
- Упрощенная структура модели: Конкурентоспособная цена, отличное соотношение цены и качества. Простота заказа и повторного заказа. Один номер модели включает датчик, гильзу и преобразователь в сборе для полного точечного решения.
- Все преобразователи iTEMP® обеспечивают долгосрочную стабильность ≤ 0,05% в год.
Технические характеристики датчика температуры Endress+Hauser TH53
| Принцип измерения | Термопара |
| Характеристики / Применение | американские размеры модульная система измерения температуры резьбовое, сварное и сварное враструб присоединение к процессу с удлинителем с защитной гильзой/защитной трубкой |
| Термогильза / защитная трубка | цельноточеная (сверление) |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 3/4» (19,05 мм) 7/8» (22,23 мм) 1» (25,40 мм) 17/16» (26,99 мм) 0,63» …1,31» (15,88 мм … 33,40 мм) |
| Максимальная длина по запросу | до 609 мм (24″) по запросу |
| Материал защитной трубки/термогильзы | 316/316L по запросу |
| Дополнительное покрытие | Доступно по запросу |
| Присоединение к процессу | внешняя резьба: NPT1/2″ NPT3/4″ NPT1″ приварное исполнение сварка враструб |
| Форма наконечника датчика | прямой усеченный суженный |
| Шероховатость поверхности Ra | 0,80 мкм (32 мкдюйма) |
| Диапазон рабочих температур | Тип T: -270 °C …370 °C Тип J: -210 °C …720 °C Тип E: -270 °C …820 °C Тип K: -270 °C … 1.150 °C Тип N: -270 °C … 1.150 °C |
| Макс. рабочее давление (статическое) | при 20 °C: 100 бар (1450 psi) зависит от конфигурации |
| Погрешность | Стандарт. в соотв. с ASTM E-230 Спец. в соотв. с ASTM E-230 |
| Время отклика | в зависимости от конфигурации 63% rt = 15 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | Только преобразователь FM IS CSA IS FM/CSA IS |
| Взрывозащита | SIL (только для преобразователя) |
| Модель | TH53 |
