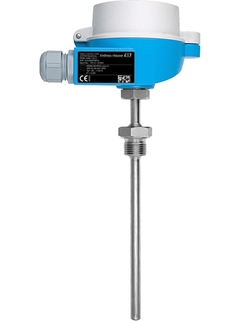

Термоэлектрический преобразователь Endress+Hauser TC10
Описание
Универсальная термопара TC10 предназначена для применений в любых отраслях промышленности.
- Для применений в любых отраслях промышленности
- Диапазон измерения: -40 … 1100 °C
- Максимальное рабочее давление: до 75 бар
- Степень защиты: IP66/68
Описание термоэлектрического преобразователя Endress+Hauser TC10
Универсальная термопара TC10 предназначена для применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus). Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.
- Для применений в любых отраслях промышленности
- Диапазон измерения: -40 … 1100 °C
- Максимальное рабочее давление: до 75 бар
- Степень защиты: IP66/68
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты устанавливаемого в головке преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Тип взрывозащиты: Ex ia
- Различные типы выходных сигналов: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus
Технические характеристики термоэлектрического преобразователя Endress+Hauser TC10
| Принцип измерения | Термопара |
| Характеристики / Применение | метрические размеры модульная система измерения температуры полный диапазон областей применения подходит для использования во взрывоопасных зонах резьбовое присоединение к процессу с шейкой с защитной гильзой / защитной трубкой (металлической) |
| Термогильза / защитная трубка | сварная защитная трубка |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 9,0 мм (0,35») 11,0 мм (0,43») 12,0 мм (0,47») |
| Максимальная длина по запросу | до 10000,00 мм (393,70») |
| Материал защитной трубки/термогильзы | 1.4404 (316L) 1.4571 (316Ti) Alloy 600 (2.4816) Alloy C276 (2.4819) |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: G1/2″ G3/4″ G1″ NPT1/2″ NPT3/4″ M20x1,5 R1/2″ R3/4″ |
| Форма наконечника датчика | прямой усеченный суженный |
| Шероховатость поверхности Ra | 0,8 мкм (31,5 мкдюйма) |
| Диапазон рабочих температур | Тип K: -40 °C…1100 °C Тип J: -40 °C…750 °C) |
| Макс. рабочее давление (статическое) | при 20 °C: 75 бар (1088 psi) |
| Погрешность | класс 1 согласно IEC 60584 |
| Время отклика | в зависимости от конфигурации t50 = 6 с t90 = 13 с |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II ATEX IECEx NEPSI IECEx EAC Ex |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
Характеристики
| Модель | TC10 |
