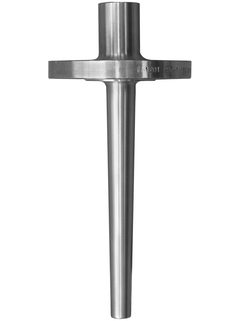

Термогильза Endress+Hauser TU54
Описание
Прочная гильза предназначена для использования в сложных и ответственных с точки зрения безопасности условиях, например, в химической, нефтегазовой и энергетической промышленности. Жесткие условия окружающей среды, коррозионные вещества и высочайшее давление выдерживаются благодаря использованию прочных защитных трубок и специальных материалов.
Предназначена для использования с термометрами сопротивления и термопарами в промышленных или тяжелых условиях эксплуатации.
Описание термогильзы Endress+Hauser TU54
Прочная гильза предназначена для использования в сложных и ответственных с точки зрения безопасности условиях, например, в химической, нефтегазовой и энергетической промышленности. Жесткие условия окружающей среды, коррозионные вещества и высочайшее давление выдерживаются благодаря использованию прочных защитных трубок и специальных материалов.
Предназначена для использования с термометрами сопротивления и термопарами в промышленных или тяжелых условиях эксплуатации.
- Для повышенных требований к защите датчика температуры от физических и химических воздействий
- Для использования в трубах и контейнерах или резервуарах
- Идеально подходит для всех точек измерения, требующих регулярной перекалибровки путем замены вставки в закрытых процессах
Преимущества
- Удлинение, длина погружения и общая длина могут быть выбраны в соответствии с требованиями процесса
- Модульная конфигурация обеспечивает возможность использования во всех промышленных процессах с сильными тепловыми и механическими нагрузками
- Быстрое время отклика с конической или ступенчатой формой наконечника
Технические характеристики термогильзы Endress+Hauser TU54
| Принцип измерения | Литая термогильза |
| Характеристики / Применение | Американские размеры фланцевые присоединения к процессу |
| Соединительная головка | внутренняя резьба: 1/2″ NPT |
| Макс. стандартная погружная длина | 24″ |
| Присоединение к процессу | Фланец ASME 1″ 150 RF (B16.5) ASME 1″ 300 RF (B16.5) ASME 1″ 600 RF (B16.5) ASME 1″ 900/1500 RF (B16.5) ASME 1.5″ 150 RF (B16.5) ASME 1.5″ 300 RF (B16.5) ASME 1.5″ 600 RF (B16.5) ASME 1.5″ 900/1500 RF (B16.5) ASME 2″ 150 RF (B16.5) ASME 2″ 300 RF (B16.5) ASME 2″ 600 RF (B16.5) ASME 2″ 900/1500 RF (B16.5) ASME 3″ 150 RF (B16.5) ASME 3″ 300 RF (B16.5) ASME 3″ 600 RF (B16.5) |
| Внутренний диаметр защитной гильзы | 3/4» 7/8″ 1 1/16″ |
| Материал смачиваемых частей | 316/ 316L 304 другие варианты доступны по запросу |
| Шероховатость поверхности смачиваемых частей (Ra) | 32 мкм (0,80 мкдюйма) |
| Форма наконечника датчика | прямой суженный ступенчатый |
| Диапазон температуры | -200…700 °C (-328…1292 °F) |
| Макс. рабочее давление (статическое) | 500 бар (7252 psi) |
| Макс. рабочее давление при температуре +400 °C | В зависимости от конфигурации |
Характеристики
| Модель | TU54 |
