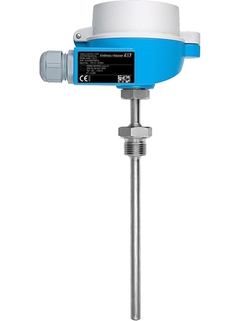

Термопреобразователь сопротивления платиновый Endress+Hauser TR10
Описание
Универсальный термопреобразователь сопротивления TR10 предназначен для применений в любых отраслях промышленности.
- Для применений в любых отраслях промышленности
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 75 бар
- Степень защиты: IP66/68
- Вибростойкость: до 60g
Описание термопреобразователя сопротивления Endress+Hauser TR10
Универсальный термопреобразователь сопротивления TR10 предназначен для применений в любых отраслях промышленности. Для повышения надежности измерения температуры, термопреобразователь опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus). Различные присоединения к процессу и материалы смачиваемых частей обеспечивают универсальность применения.
- Для применений в любых отраслях промышленности
- Диапазон измерений: –200 до +600°C
- Максимальное рабочее давление: до 75 бар
- Степень защиты: IP66/68
- Вибростойкость: до 60g
Преимущества
- Высокая степень универсальности, обусловленная модульной конструкцией, в которой используются стандартные клеммные головки, соответствующие DIN EN 50446, и погружные части с любой необходимой погружной длиной
- Модульность, универсальность конструкции (DIN 43772)
- Удлинительная шейка для защиты встроенного нормирующего преобразователя от перегрева
- Короткое время отклика при использовании суженного наконечника термогильзы (опция)
- Тип взрывозащиты: Ex ia
- Различные типы выходных сигналов: 4..20мА, HART, Profibus PA, FOUNDATION Fieldbus
Технические характеристики термопреобразователя сопротивления Endress+Hauser TR10
| Принцип измерения | Терморезистор |
| Характеристики / Применение | метрические размеры модульная система измерения температуры полный диапазон областей применения подходит для использования во взрывоопасных зонах резьбовое присоединение к процессу с горловиной с термогильзой / защитной гильзой (металлической) возможность использования со вставкой StrongSens |
| Термогильза / защитная трубка | сварная защитная трубка |
| Вставка/чувствительный элемент | с минеральной изоляцией (MI), гибкий |
| Внешний диаметр защитной трубки / вставки | 9,0 мм (0,35») 11,0 мм (0,43») 12,0 мм (0,47») 14,0 мм (0,55″) 15,0 мм (0,59″) |
| Максимальная длина по запросу | до 10000,00 мм (393,70») |
| Материал защитной трубки/термогильзы | 1.4404 (316L) 1.4571 (316Ti) Alloy C276 (2.4819) Alloy 600 (2.4816) |
| Дополнительное покрытие | Не определено |
| Присоединение к процессу | наружная резьба: G1/2″ G3/4″ G1″ NPT1/2″ NPT3/4″ M20x1,5 |
| Форма наконечника датчика | прямой усеченный суженный |
| Шероховатость поверхности Ra | Не определено |
| Диапазон рабочих температур | PT100 TF StrongSens: -50 °C …500 °C (-58 °F …932 °F) PT100 WW: -200 °C …600 °C (-328 °F …1.112 °F) PT100 TF: -50 °C …400 °C (-58 °F …752 °F) |
| Макс. рабочее давление (статическое) | при 20 °C: 75 бар (1088 psi) |
| Погрешность | класс A согласно ГОСТ Р МЭК 60751 класс AA согласно ГОСТ Р МЭК 60751 |
| Время отклика | в зависимости от конфигурации |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Сертификаты взрывозащиты | ATEX II ATEX IECEx NEPSI IECEx EAC Ex |
| Взрывозащита | Метрология по ГОСТ SIL (только для преобразователя) |
Характеристики
| Модель | TR10 |
