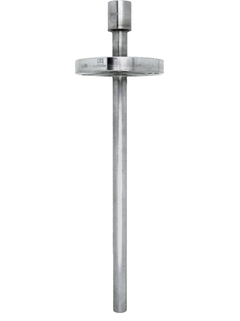

Термогильза для датчика температуры Endress+Hauser TA540
Описание
Термогильза представляет собой защитную металлическую трубку с резьбовым или фланцевым присоединением к процессу. Присоединение датчика температуры реализовано с применением внутренней резьбы 1/2″NPT. Для данной термогильзы доступен широкий диапазон фланцев различных размеров и материалов. Благодаря этому термогильза может применяться на различных измерительных задачах на предприятии.
Описание термогильзы Endress+Hauser TA540
Термогильза представляет собой защитную металлическую трубку с резьбовым или фланцевым присоединением к процессу. Присоединение датчика температуры реализовано с применением внутренней резьбы 1/2″NPT. Для данной термогильзы доступен широкий диапазон фланцев различных размеров и материалов. Благодаря этому термогильза может применяться на различных измерительных задачах на предприятии.
Термогильза TA540 предназначена для защиты термопреобразователей сопротивления и термопар для защиты от механических и коррозионных воздействий рабочей среды в ответственных промышленных применениях.
Преимущества
- Форма погружной части может быть прямой или ступенчатой для сокращения времени отклика.
- Возможен выбор различных исполнений размеров, материалов и рабочих соединений термогильзы
- TA540 — классическое исполнение термогильзы, выполненное из металлической трубной заготовки
- Размеры удлинительной и погружной части термогильзы могут быть выбраны в соответствии с требованиями к процессу
- Рабочее соединение может быть резьбовым или фланцевым
- Возможно изготовление специальных исполнений по дополнительному запросу.
- Присоединение датчика температуры реализовано с применением внутренней резьбы 1/2″NPT.
Технические характеристики термогильзы Endress+Hauser TA540
| Принцип измерения | Сварная термогильза |
| Характеристики / Применение | метрические размеры различные присоединения к процессу круглое удлинение |
| Соединительная головка | внутренняя резьба: 1/2″ NPT G1/2″ M20x1,5 |
| Макс. стандартная погружная длина | 4000 мм (157,48″) |
| Присоединение к процессу | резьба: 1/2″ NPT 3/4″ NPT 1″ NPT M20x1,5 фланец: DN25 PN16 B1 DN25 PN40 B1 DN40 PN40 B1 DN50 PN40 B1 ASME 1″ 150 RF ASME 1″ 300 RF ASME 1″ 600 RF ASME 1 1/2″ 150 RF ASME 1 1/2″ 300 RF ASME 1 1/2″ 600 RF ASME 1 1/2″ 600 RTJ ASME 1 1/2″ 600 RTJ ASME 2″ 300 RF ASME 2″ 600 RF ASME 2″ 300 RTJ ASME 2″ 600 RTJ |
| Внутренний диаметр защитной гильзы | 1/4″ SCH40 1/2″ SCH40 1/2″ SCH80 3/4″ SCH40 |
| Материал смачиваемых частей | 1.4401 (316) 1.4749 (~446) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 1,6 мкм |
| Форма наконечника датчика | прямой усеченный |
| Диапазон температуры | -200…1100 °C (-328…2012 °F) |
| Макс. рабочее давление (статическое) | 150 бар (2176 psi) |
| Макс. рабочее давление при температуре +400 °C | в зависимости от присоединения к процессу |
Характеристики
| Модель | TA540 |
