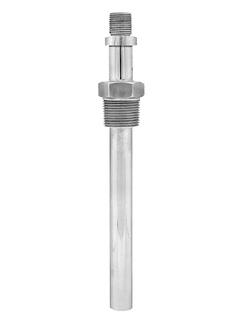

Термогильза для датчика температуры Endress+Hauser TA541
Описание
Она представляет собой защитную металлическую трубку с резьбовым или фланцевым приварным присоединением к процессу. Датчик температуры присоединяется с использованием метрической или внешней резьбы; размеры зависят от диаметра гильзы. Для данного устройства доступен широкий диапазон фланцев различных размеров и материалов, соответствующих распространенным стандартам.
Описание термогильзы Endress+Hauser TA541
Она представляет собой защитную металлическую трубку с резьбовым или фланцевым приварным присоединением к процессу. Датчик температуры присоединяется с использованием метрической или внешней резьбы; размеры зависят от диаметра гильзы. Для данного устройства доступен широкий диапазон фланцев различных размеров и материалов, соответствующих распространенным стандартам. Как правило, благодаря этому возможно использование большого количества различных вариантов установки в областях применения со сложными рабочими условиями.
TA541 — классическая сварная термогильза, изготовленная из металлической трубной заготовки и разработанная для применения с термопреобразователями сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Форма погружной части может быть прямой или ступенчатой для сокращения времени отклика.
- Возможен выбор из широкого диапазона размеров трубок, материалов и рабочих соединений
- Размеры удлинительной и погружной части термогильзы могут быть выбраны в соответствии с требованиями к процессу
- Рабочее соединение может быть резьбовым или фланцево-сварным
- Возможно изготовление специальных исполнений по дополнительному запросу.
- Присоединение датчика: внешняя резьба.
Технические характеристики термогильзы Endress+Hauser TA541
| Принцип измерения | Сварная термогильза |
| Характеристики / Применение | метрические размеры различные присоединения к процессу круглое удлинение |
| Соединительная головка | внешняя резьба: 1/2″ NPT 3/4″ NPT G1/2″ G3/4″ |
| Макс. стандартная погружная длина | 4000 мм (157,48″) |
| Присоединение к процессу | резьба: 1/2″ NPT 3/4″ NPT 1″ NPT M20x1,5 фланец: DN25 PN16 B1 DN25 PN40 B1 DN40 PN40 B1 DN50 PN40 B1 ASME 1″ 150 RF ASME 1″ 300 RF ASME 1″ 600 RF ASME 1 1/2″ 150 RF ASME 1 1/2″ 300 RF ASME 1 1/2″ 600 RF ASME 1 1/2″ 600 RTJ ASME 1 1/2″ 600 RTJ ASME 2″ 300 RF ASME 2″ 600 RF ASME 2″ 300 RTJ ASME 2″ 600 RTJ |
| Внутренний диаметр защитной гильзы | 1/2″ SCH40 1/2″ SCH80 3/4″ SCH40 3/4″ SCH80 |
| Материал смачиваемых частей | 1.4401 (316) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 1,6 мкм |
| Форма наконечника датчика | прямой усеченный |
| Диапазон температуры | -200…650 °C (-328…1202 °F) |
| Макс. рабочее давление (статическое) | 150 бар (2176 psi) |
| Макс. рабочее давление при температуре +400 °C | в зависимости от присоединения к процессу |
Характеристики
| Модель | TA541 |
