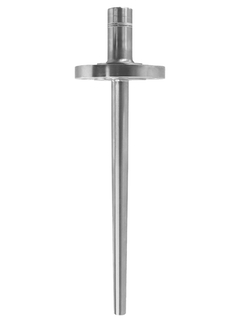

Термогильза для датчика температуры Endress+Hauser TA555
Описание
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Описание термогильзы Endress+Hauser TA555
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Термогильза TA555 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Форма погружной части и габариты термогильзы могут быть выбраны в соответствии с требованиями к процессу
- Для заказа доступны различные стандартные материалы и рабочие соединения. Возможен заказ других исполнений по дополнительному запросу
- Доступны исполнения с различной степенью полировки поверхности
- Стержень термогильзы может быть прямым или коническим
- Присоединение к процессу может быть резьбовым или фланцевым
Технические характеристики термогильзы Endress+Hauser TA555
| Принцип измерения | Литая термогильза |
| Характеристики / Применение | метрические размеры различные присоединения к процессу круглое удлинение |
| Соединительная головка | внутренняя резьба: 1/2″ NPT |
| Макс. стандартная погружная длина | 900 мм (35,43″) |
| Максимальная длина по запросу | 5000 мм (196,85″) |
| Присоединение к процессу | резьба: 1/2″ NPT 1″ NPT фланец: ASME 1″ 150 RF (B16.5) ASME 1″ 300 RF (B16.5) ASME 1″ 600 RF (B16.5) ASME 1 1/2″ 150 RF (B16.5) ASME 1 1/2″ 300 RF (B16.5) ASME 1 1/2″ 300 RTJ (B16.5) ASME 1 1/2″ 600 RF (B16.5) ASME 1 1/2″ 600 RTJ (B16.5) ASME 2″ 150 RF (B16.5) ASME 2″ 300 RF (B16.5) ASME 2″ 600 RF (B16.5) ASME 2″ 300 RTJ (B16.5) ASME 2″ 600 RTJ (B16.5) |
| Внутренний диаметр защитной гильзы | 24 мм (0,94″) |
| Материал смачиваемых частей | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) 2.4819 (Alloy C276) 2.4360 (Alloy 400) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 0,8 мкм < 1,6 мкм |
| Форма наконечника датчика | прямой конический |
| Диапазон температуры | -200…700 °C (-328…1292 °F) |
| Макс. рабочее давление (статическое) | 500 бар (7252 psi) |
| Макс. рабочее давление при температуре +400 °C | 300 бар (4351 psi) |
Характеристики
| Модель | TA555 |
