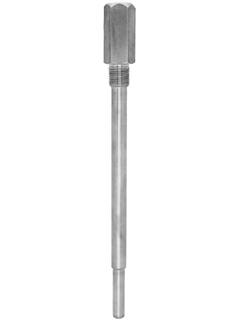

Термогильза для датчика температуры Endress+Hauser TA562
Описание
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Описание термогильзы Endress+Hauser TA562
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Термогильза TA562 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Погружная часть термогильзы может быть прямой или ступенчатой для сокращения времени отклика.
- Размеры термогильзы могут быть выбраны в соответствие с требованиями к процессу.
- Доступны исполнения с различной степенью полировки поверхности.
- Доступен широкий ряд резьбовых присоединений к процессу: 1/2″NPT, ¾”NPT, G1/2”, G3/4”, M20x1,5.
- Доступен широкий ряд стандартных материалов.
- Возможно изготовление специальных исполнений по дополнительному запросу.
Технические характеристики термогильзы Endress+Hauser TA562
| Принцип измерения | Литая термогильза |
| Характеристики / Применение | метрические размеры резьбовое присоединение к процессу шестигранное удлинение |
| Соединительная головка | внутренняя резьба: 1/2″ NPT G1/2″ M20x1,5 |
| Макс. стандартная погружная длина | 900 мм (35,43″) |
| Максимальная длина по запросу | 5000 мм (196,85″) |
| Присоединение к процессу | резьба: G1/2″ 1/2″ NPT 3/4″ NPT M20x1,5 |
| Внутренний диаметр защитной гильзы | 12,7 мм (1/2″) 13 мм (0,51″) 16 мм (0,63″) 19 мм (3/4″) |
| Материал смачиваемых частей | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 0,8 мкм < 1,6 мкм |
| Форма наконечника датчика | прямой суженный |
| Диапазон температуры | -200…700 °C (-328…1292 °F) |
| Макс. рабочее давление (статическое) | 500 бар (7252 psi) |
| Макс. рабочее давление при температуре +400 °C | 300 бар (4351 psi) |
Характеристики
| Модель | TA562 |
