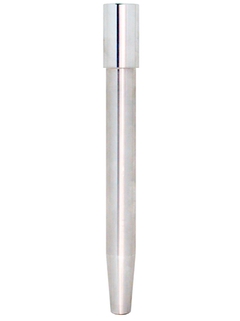

Термогильза для датчика температуры Endress+Hauser TA571
Описание
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Описание термогильзы Endress+Hauser TA571
Для применения в тяжелых промышленных условиях необходим расчет прочностных характеристик термогильзы. Проверка качества готового изделия осуществляется неразрушающими испытаниями выходного контроля: проникающим красителем (качество сварных швов), ультразвуковой дефектоскопией (наличие микротрещин), испытаниями на утечку гелия и статическим давлением (целостность и герметичность конструкции).
Термогильза TA571 разработана для применения с термометрами сопротивления и термопарами в тяжелых промышленных условиях.
Преимущества
- Размеры удлинительной и погружной части термогильзы могут быть выбраны в соответствии с требованиями к процессу
- Для заказа доступны различные стандартные диаметры и материалы; возможен заказ других исполнений в соответствии с требованиями измерительной задачи.
- Доступны исполнения с различной степенью полировки поверхности.
- Доступны сварные присоединения к процессу. Форма погружной части может быть конической или цилиндрической с коническим наконечником для сокращения времени отклика
Технические характеристики термогильзы Endress+Hauser TA571
| Принцип измерения | Литая термогильза |
| Характеристики / Применение | метрические размеры приварные присоединения к процессу круглое удлинение |
| Соединительная головка | внутренняя резьба: 1/2″ NPT 1/2″ NPSM G1/2″ |
| Макс. стандартная погружная длина | 1000 мм (39,37″) |
| Максимальная длина по запросу | 5000 мм (196,85″) |
| Присоединение к процессу | для приваривания |
| Внутренний диаметр защитной гильзы | 20 мм (0,79″) 25,4 мм (1″) |
| Материал смачиваемых частей | 1.4401 (316) 1.4404 (316L) 1.4571 (316Ti) |
| Шероховатость поверхности смачиваемых частей (Ra) | < 0,8 мкм < 1,6 мкм |
| Форма наконечника датчика | прямой конический конический суженный |
| Диапазон температуры | -200…700 °C (-328…1292 °F) |
| Макс. рабочее давление (статическое) | 500 бар (7252 psi) |
| Макс. рабочее давление при температуре +400 °C | 300 бар (4351 psi) |
Характеристики
| Модель | TA571 |
