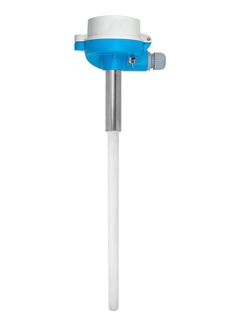

Высокотемпературный датчик Endress+Hauser TAF12T
Описание
Платинородиевые термопары с керамическими термогильзами применяются для высокотемпературных точек измерения. Термогильзы, изготовленные из жаростойких материалов, служат для защиты чувствительного элемента термопары от механических и коррозионных воздействий рабочей среды в процессе эксплуатации и существенно продлевают срок службы используемых датчиков.
- Термопара применяется в сталеплавильных процессах, для измерения температуры дымовых газов в промышленных печах и пр. Состоит из сменной термопары с одиночным или двойным чувствительным элементом и тройной керамической термогильзы.
- Рабочий диапазон: до +1700 °C
Описание высокотемпературного датчика Endress+Hauser TAF12T
Платинородиевые термопары с керамическими термогильзами применяются для высокотемпературных точек измерения. Термогильзы, изготовленные из жаростойких материалов, служат для защиты чувствительного элемента термопары от механических и коррозионных воздействий рабочей среды в процессе эксплуатации и существенно продлевают срок службы используемых датчиков.
- Термопара применяется в сталеплавильных процессах, для измерения температуры дымовых газов в промышленных печах и пр. Состоит из сменной термопары с одиночным или двойным чувствительным элементом и тройной керамической термогильзы.
- Рабочий диапазон: до +1700 °C
Преимущества
- Долгий срок службы благодаря использованию инновационных материалов для термогильз с улучшенной стойкостью к коррозионным и механическим воздействиям рабочих сред
- Высокая долговременная стабильность благодаря надежной защите «горячего спая» и электродов термопары термогильзами, выполненными из непористых материалов
- Удобный подбор исполнения термопары благодаря широкому опциональному набору
- Сокращение ремонтно-эксплуатационных затрат благодаря модульной конструкции и сменным запасным частям
Технические характеристики высокотемпературного датчика Endress+Hauser TAF12T
| Принцип измерения | Термопара |
| Характеристики / Применение | метрические размеры модульная система измерения температуры высокотемпературное исполнение (для печей) включает в себя тройную керамическую термогильзу |
| Термогильза / защитная трубка | керамическая защитная гильза и две внутренние трубы |
| Вставка/чувствительный элемент | керамическая капиллярная трубка, жесткая |
| Внешний диаметр защитной трубки / вставки | 24,0 мм (0,94») 26,0 мм (1,02») |
| Максимальная длина по запросу | до 3.500,00 мм (137,80») |
| Материал защитной трубки/термогильзы | Керамика (C530/C610/C799) |
| Присоединение к процессу | компрессионный фитинг: G11/2″ |
| Форма наконечника датчика | прямой |
| Диапазон рабочих температур | Тип S: 0 C …1600 C Тип R: 0 C … 1600 C Тип B: 600 C … 1700 C |
| Макс. рабочее давление (статическое) | при 20 °C: 1 бар (15 psi) |
| Погрешность | класс 2 согласно IEC 60584 |
| Встраиваемый нормирующий преобразователь | да (4…20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS) |
| Взрывозащита | SIL (только для преобразователя) |
Характеристики
| Модель | TAF12T |
