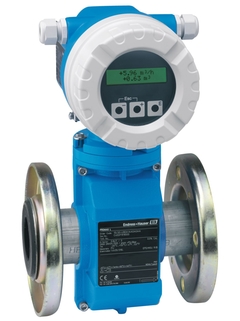

Электромагнитный расходомер Endress+Hauser Promag 10L
Описание
Promag L универсальный стандартный сенсор для водоснабжения и водоотведения с подвижными фланцами для гибкой установки, исключающей вероятность несовпадения крепежных отверстий.
- На двунаправленный принцип измерения практически не влияют такие условия процесса, как давление, плотность, температура и вязкость
- Оптимально подходит для стандартного применения в водоподготовке и водоотведении.
Описание расходомера Endress+Hauser Promag 10L
Promag L универсальный стандартный сенсор для водоснабжения и водоотведения с подвижными фланцами для гибкой установки, исключающей вероятность несовпадения крепежных отверстий. В сочетании с преобразователем Promag 10 для простых применений и прямой интеграции, Promag 10L обеспечивает точное измерение жидкостей в широком спектре областей применения. Данный прибор — оптимальное решение для заказчиков, которые стремятся к минимизации эксплуатационных затрат.
- На двунаправленный принцип измерения практически не влияют такие условия процесса, как давление, плотность, температура и вязкость
- Оптимально подходит для стандартного применения в водоподготовке и водоотведении.
Преимущества
- Сокращение затрат на установку — гибкий монтаж при помощи уникальных подвижных фланцев (DN < 350/14″)
- Энергосберегающее измерение расхода — нет потерь давления благодаря прямоходной конструкции сенсора
- Не требует технического обслуживания – нет движущихся частей
- Экономичный — разработан для простых применений и прямой интеграции
- Безопасность эксплуатации — на дисплей выводится четкая и наглядная информация о технологическом процессе
- Полное соответствие отраслевым требованиям – IEC/EN/NAMUR
Технические характеристики расходомера Endress+Hauser Promag 10L
| Принцип измерения | Электромагнитные расходомеры |
| Заголовок для продукта | Расходомер с оптимизированным по весу датчиком, обладающий высокой экономичностью. Полностью подходит для стандартных применений в области водоснабжения и водоотведения. |
| Функции датчика | Сокращение затрат на установку — гибкий монтаж с помощью уникальной концепции подвижных фланцев (DN < 350/14″). Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют. Уменьшение веса датчика на величину до 30%. Номинальный диаметр: DN 25 … 2400 (1 … 90″). Максимальная уменьшенная длина установки в соответствии с DVGW/ISO. |
| Особенности преобразователя | Экономичность — разработан для простого применения и прямой интеграции. Безопасная эксплуатация — дисплей обеспечивает легко читаемую информацию о процессе. Полностью соответствует требованиям промышленности – IEC/EN/NAMUR. 2-строчный дисплей с кнопочным управлением. Прибор в компактном или раздельном исполнении. HART. |
| Диапазон номинальных диаметров | DN 50…300 DN 700…1200 |
| Смачиваемые материалы | Футеровка: PTFE; полиуретан; твердая резина Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022) |
| Измеряемые параметры | Объемный расход |
| Макс. погрешность измерения | Объемный расход: ±0,5 % ИЗМ ± 2 мм/с (±0,5 % ИЗМ ± 0,08 дюйм/с) |
| Диапазон измерения | 9 дм³/мин…162000 м³/ч (2,5 гал/мин…1030 Мгал/д) |
| Макс. рабочее давление | PN 16, класс 150 |
| Диапазон температур продукта | -20…+90°C |
| Диапазон окружающей температуры | Материал фланца – углеродистая сталь: –10…+60 °C (+14…+140 °F) Материал фланца – нержавеющая сталь: -40….+60 °C (-40 … +140 °F) |
| Материал корпуса сенсора | DN 25…300 (1…12″): AlSi10Mg, с покрытием DN 350…2400 (14…90″): углеродистая сталь с защитным лаком Корпус клеммного отсека датчика: AlSi10Mg, с покрытием |
| Материал корпуса преобразователя | литой под давлением алюминий с порошковым покрытием |
| Степень защиты | IP 67 (Nema 4x) IP 68 (Nema 6P) |
| Дисплей/Настройка | 2хстрочный дисплей Клавиши управления |
| Выходные сигналы | 4…20мА + импульсный выход,-/сигнал состояния |
| Входные сигналы | Нет |
| Цифровая связь | HART |
| Источник питания | 11…40 В пост. тока 85…250 В перем. тока (45…65 Гц) 20…28 В перем. тока (45…65 Гц) |
| Сертификаты на взрывозащиту | cCSAus |
| Безопасность изделия | CE, C-Tick |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) |
| Гигиенические сертификаты и нормативы | Сертификат на использование в питьевой воде: ACS, KTW/W270, NSF 61, WRAS BS 6920 |
Характеристики
| Модель | 10L |
