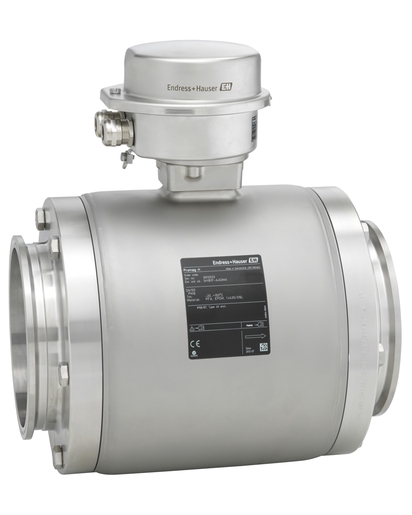

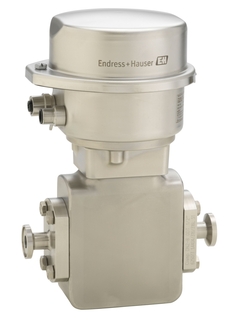

Электромагнитный расходомер Endress+Hauser Promag H 100
Описание
Promag H — лучший датчик для гигиенических применений с высочайшими требованиями в пищевой и фармацевтической отрасли.
- Встроенный датчик температуры
- Корпус сенсора из нержавеющей стали (3-A, EHEDG)
- Возможность CIP/SIP очистки
- Прочный, сверхкомпактный корпус преобразователя
- Высокий класс защиты: IP69
Описание расходомера Endress+Hauser Promag H 100
Promag H — лучший датчик для гигиенических применений с высочайшими требованиями в пищевой и фармацевтической отрасли. Ультра-компактный преобразователь обеспечивает высокую производительность на минимальном пространстве для монтажа и гарантирует беспроблемную системную интеграцию, что делает Promag H 100 оптимальным выбором для специалистов по системной интеграции, производителей модульного и комплектного оборудования. Технология Heartbeat обеспечивает безопасность процесса и соответствие нормативным требованиям в любой момент времени.
На точность двунаправленного электромагнитного принципа измерения не влияет давление, температура и профиль потока. Разработан для требовательных применений в пищевой и фармацевтической промышленности.
- Встроенный датчик температуры
- Корпус сенсора из нержавеющей стали (3-A, EHEDG)
- Возможность CIP/SIP очистки
- Прочный, сверхкомпактный корпус преобразователя
- Высокий класс защиты: IP69
Преимущества
- Многопараметрическое измерение расхода, температуры и проводимости
- Концепция гибкой установки — широкий выбор гигиенических присоединений к процессу.
- Энергосберегающее измерение расхода — благодаря полнопроходной конструкции сенсора отсутствует потеря давления
- Компактный трансмиттер – полная функциональность при малых размерах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная поверка – технология Heartbeat
- Не требует технического обслуживания благодаря отсутствию движущихся частей
Технические характеристики расходомера Endress+Hauser Promag H 100
| Принцип измерения | Электромагнитные расходомеры |
| Заголовок для продукта | Расходомер для очень малых значений расхода, со сверхкомпактным преобразователем. Многопараметрическое измерение расхода, температуры и проводимости. Предназначен для областей применения с повышенными требованиями в пищевой (производство продуктов питания и напитков) и биологической промышленности. |
| Функции датчика | Концепция гибкой установки – широкий выбор гигиенических присоединений к процессу. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания — подвижные части отсутствуют. Встроенное измерение температуры. Корпус датчика из нержавеющей стали (3-A, EHEDG). Смачиваемые материалы с возможностью очистки CIP и SIP. |
| Особенности преобразователя | Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Проверка без прерывания процесса — технология Heartbeat . Прочный сверхкомпактный корпус преобразователя. Высокая степень защиты: IP69. Доступен локальный дисплей. |
| Диапазон номинальных диаметров | DN 2… 150 (¹⁄₁₂ ..6″) |
| Смачиваемые материалы | Футеровка: PFA Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина Присоединения к процессу: нержавеющая сталь, 1.4404 (F316L); PVDF; PVC Уплотнения: уплотнительное кольцо(EPDM, FKM, Kalrez), стерильная фасонная запайка (EPDM, FKM, силикон) Кольцевое заземление: нержавеющая сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал |
| Измеряемые параметры | Объемный расход, температура, электропроводность, массовый расход, скорректированный объемный расход, скорректированная электропроводность |
| Макс. погрешность измерения | Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с) Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с) |
| Диапазон измерения | 0,06 дм³/мин… 600 м³/ч (0,015 … 2650 гал/мин) |
| Макс. рабочее давление | PN 40, класс 150, 20K |
| Диапазон температур продукта | –20…+150 °C (–4…+302 °F) |
| Диапазон окружающей температуры | -40….+60 °C (-40 … +140 °F) |
| Материал корпуса сенсора | 1.4301 (304), коррозионно-устойчивый |
| Материал корпуса преобразователя | Компактное исполнение: AlSi10Mg, с покрытием Компактное/сверхкомпактное исполнение: 1.4301 (304) |
| Степень защиты | Стандартное исполнение: IP66/67, защитная оболочка типа 4X Опция: IP69 |
| Дисплей/Настройка | 4-строчный дисплей с задней подсветкой (без локального управления Конфигурирование через веб-браузер и управляющее ПО |
| Выходные сигналы | 4…20 мА HART (активный) Импульсный/частотный/релейный выход (пассивный) |
| Входные сигналы | Нет |
| Цифровая связь | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET IO |
| Источник питания | 20…30 В пост. тока |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO, EAC |
| Безопасность изделия | CE, C-Tick |
| Метрологические нормативы и сертификаты | Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025) Heartbeat Verification: Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TÜV) |
| Морские сертификаты и нормативы | Сертификат LR, Сертификат DNV GL, Сертификат ABS, сертификат BV |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на материалы | Сертификат на материал 3.1 |
| Гигиенические сертификаты и нормативы | 3-A, футеровка и уплотнения в соответствии с FDA, cGMP |
Характеристики
| Модель | H 100 |
